Zrozumienie rozmiar porów filtra błony: kompleksowy przewodnik

Rodzaje filtracji Membranowej na podstawie wielkości pLubów

Szerokie spektrum wyzwań filtracyjnych, od usuwania dużych zawieszonych ciał stałych po oddzielenie poszczególnych jonów, wymaga szeregu technologii błonowych. Technologie te wyróżniają się przede wszystkim ich charakterystycznymi rozmiarami porów, co prowadzi do klasyfikacji do czterech głównych rodzajów filtracji błony: mikrofiltracja, ultrafiltracja, nanofiltracja i odwrócona osmoza. Każdy typ oferuje określony poziom separacji i nadaje się do różnych zastosowań.

Mikrofiltracja (MF)

Mikrofiltracja (MF) reprezentuje najważniejszy koniec filtracji błony. Błony MF są zaprojektowane do usuwania zawieszonych ciał stałych, bakterii i dużych koloidów z cieczy lub gazów.

• Rozmiary porów: Zazwyczaj waha się od 0,1 do 10 mikronów (µm) . powszechne i szeroko stosowane rozmiary porów: 0,22 µm, 0,45 µm, 0,8 µm i 1,0 µm

StIaryzacja: Wiele wytycznych regulacyjnych i stIardów branżowych (np. W przypadku testowania jakości wody, produkcji farmaceutycznej) określa zastosowanie niektórych rozmiarów porów, zwłaszcza 0,22 µm i 0,45 µm.

• Typowe zastosowania:
  • Obróbka wody: Usunięcie zawieszonych ciał stałych, zmętnienia i pierwotniaków (jak Giardia I Cryptosporidium ) z wody pitnej. Stosowane jako leczenie wstępne dla innych procesów błony (UF, NF, RO).
  • Jedzenie i napój: Wyjaśnienie soków owocowych, wina i piwa; Usunięcie drożdży i bakterii w przetwarzaniu nabiału.
  • Pharmaceuticals: Sterylizacja zimnych cieczy, wyjaśnienie roztworów biologicznych.
  • Biotechnologia: Zbiór komórek, rozdzielenie biomasy.

• 0,22 µm:

  • „Grade sterylizujące”: To jest złoty standard dla Serylna filtracja . Większość bakterii jest większa niż 0,22 µm, więc filtr o tej wielkości porów jest ogólnie uważany za skuteczny w usuwaniu bakterii i zapewnianiu sterylności w cieczach. Ma to kluczowe znaczenie w farmaceutyce, biotechnologii (np. Przygotowanie pożywki do hodowli komórkowej) i produkcji sterylnej wody.
  • Należy zauważyć, że chociaż usuwa większość bakterii, niektóre bardzo małe bakterie (takie jak Mycoplasma ) i wirusy mogą przechodzić.

• 0,45 µm:

  • Ogólna filtracja mikrobiologiczna: Ten rozmiar porów jest szeroko przyjęty Analiza mikrobiologiczna , w tym testowanie wody i kontrola jakości żywności/napojów. Jest doskonały do ​​przechwytywania najczęstszych bakterii do wyliczenia (liczenie kolonii), ponieważ pozwala na dobrą dyfuzję składników odżywczych przez pory, wspierając silny wzrost bakterii na powierzchni filtra po filtracji.
  • Wyjaśnienie: Jest również często używany do ogólnego wyjaśnienie roztworów usuwania cząstek stałych, większych mikroorganizmów i zmętnienia, bez konieczności osiągania pełnej sterylności.

• 0,8 µm:

  • Usuwanie cząstek i wstępna filtracja: Często używany do grubsze usuwanie cząstek i jako Filtr wstępny w celu ochrony drobniejszych membran (takich jak 0,45 µm lub 0,22 µm filtrów) przed przedwczesnym zatkaniem przez większe zanieczyszczenia.
  • Specyficzne zastosowania mikrobiologiczne: Czasami stosowane do specyficznych testów mikrobiologicznych lub monitorowania cząstek, w których należy zachować większe cząsteczki lub określone typy komórek, umożliwiając przechodzenie mniejszych składników. Wspólne w monitorowaniu powietrza (np. Analiza azbestu) i niektóre analizy płynów.

• 1,0 µm:

  • Gruboziarna filtracja/filtracja wstępna: Ogólnie używane do gruba filtracja Aby usunąć większe zawieszone substancje stałe, osad i cząstki brutto z cieczy. To jest powszechne Filtracja wstępna Wkrocz wiele procesów przemysłowych i laboratoryjnych, aby przedłużyć żywotność kolejnych drobniejszych filtrów.
  • Zbiór/wyjaśnienie komórek: Może być stosowane w niektórych biologicznych zastosowaniach do zbierania większych komórek lub wyjaśnienia wysoce mętnych roztworów.

Ultrafiltracja (UF)

Ultrafiltracja (UF) działa w drobniejszej skali niż mikrofiltrację, zdolną do usuwania mniejszych cząstek i makrocząsteczek. Membrany UF zwykle zachowują wirusy, białka i większe cząsteczki organiczne, jednocześnie umożliwiając przechodzenie wody i mniejszych rozpuszczonych soli.

• Rozmiary porów: Zakres od 0,01 do 0,1 mikronów (µm) lub często wyrażane jako Odcięcie masy cząsteczkowej (MWCO) od 1000 do 500 000 Daltonów. MWCO odnosi się do przybliżonej masy cząsteczkowej najmniejszego białka kulistych, które jest 90% zachowane przez błonę.
• Typowe zastosowania:
  • Obróbka wody: Usunięcie wirusów, endotoksyn, koloidów i makrocząsteczek do oczyszczania wody pitnej; Oczyszczanie ścieków do ponownego użycia.
  • Jedzenie i napój: Stężenie białek mleka, wyjaśnienie soków, odzyskiwanie enzymów.
  • Pharmaceuticals & Biotechnology: Stężenie i oczyszczanie białek, enzymów i szczepionek; Usunięcie pirogenów.
  • Przemysłowy: Separacja emulsji oleju/wody, odzyskiwanie farby w procesach elektrokoła.

Nanofiltracja (NF)

Membrany nanofiltracyjne (NF) są często określane jako „luźno odrzucające błony RO”, ponieważ spada między UF i RO pod względem możliwości separacji. Membrany NF skutecznie usuwają jony wielowartościowe (takie jak jony twardości), niektóre mniejsze cząsteczki organiczne i większość wirusów, jednocześnie umożliwiając monowalentne jony (takie jak chlorek sodu) i wodę swobodnie niż błony RO.

• Rozmiary porów: Zakres od 0,001 do 0,01 mikronów (µm) lub MWCO zazwyczaj od 150 do 1000 Daltonów.
• Typowe zastosowania:
  • Zmiękczenie wody: Usunięcie twardości (wapń, magnezu) z wody bez wymagania regeneracji chemicznej.
  • Woda pitna: Usunięcie koloru, pestycydów i rozpuszczonego węgla organicznego (DOC).
  • Jedzenie i napój: Demineralizacja serwatki, rafinacja cukru, koncentracja produktu.
  • Pharmaceuticals: Stężenie antybiotyków, odsalanie.
  • Przemysłowy: Usuwanie barwnika ze ścieków, oddzielenie określonych składników w procesach chemicznych.

Odwrotna osmoza (RO)

Odwrotna osmoza (RO) reprezentuje najlepszy poziom rozdziału błony, zdolnego do odrzucania praktycznie wszystkich rozpuszczonych soli, cząsteczek nieorganicznych i większych cząsteczek organicznych. Działa poprzez zastosowanie ciśnienia większego niż ciśnienie osmotyczne, zmuszając wodę przez wyjątkowo gęstą membranę, pozostawiając z tyłu rozpuszczone zanieczyszczenia.

• Rozmiary porów: Faktycznie <0,001 mikronów (µm) , Lub Nieporowaty W tradycyjnym znaczeniu, działanie większej ilości mechanizmu dyfuzji rozwiązań. Odrzucają przede wszystkim na podstawie ładunku i wielkości, skutecznie usuwając jony.
• Typowe zastosowania:
  • Odsolenie: Konwersja wody morskiej lub słonawej wody w wodę pitną.
  • Ultrare Water Production: Produkcja wody o wysokiej czystości do elektroniki, farmaceutyków i wytwarzania energii.
  • Oczyszczanie ścieków: Oczyszczanie wysokiego poziomu do ponownego wykorzystania i wyładowania wody.
  • Jedzenie i napój: Koncentracja soków owocowych, produkcja wody dejonizowanej.
  • Przemysłowy: Oczyszczanie wody, odzyskiwanie produktu.

Bardziej powiązane:

Wprowadzenie do filtrów membranowych i wielkości porów

Filtry błony to wyrafinowane narzędzia separacji, które zrewolucjonizowały różne branże, od oczyszczania wody po farmaceutyki. U ich rdzenia filtry te działają, działając jako selektywne bariery, umożliwiając przejście niektórych substancji przy jednoczesnym zatrzymaniu innych. Skuteczność filtra błony w wykonywaniu tego krytycznego zadania zależy prawie całkowicie na jednej kluczowej cechy: jego Rozmiar porów .

Rozmiar porów filtra błony dyktuje, które cząsteczki, cząsteczki, a nawet jony można oddzielić od strumienia płynu. Wyobraź sobie mikroskopowe sito; Rozmiar otworów w tym sito określa, co przechodzi i co zostaje złapane. Podobnie, małe pory w filtrze membranowym są zaprojektowane do określonych wymiarów, aby osiągnąć pożądane wyniki separacji.

Zrozumienie wielkości porów błonowych jest najważniejsze w procesach filtracji. Nieprawidłowo wybrany rozmiar porów może prowadzić do nieefektywnej filtracji, przedwczesnego zanieczyszczenia błony, a nawet uszkodzenia samej membrany. I odwrotnie, wybranie optymalnej wielkości porów zapewnia wydajne rozdział, przedłuża żywotność błony, a ostatecznie prowadzi do bardziej skutecznych i ekonomicznych procesów.

Teraz zagłębiajmy się w misterny świat rozmiar porów filtra membranowej. Zdefiniujemy:

* Jaki rozmiar porów naprawdę oznacza
* Przeglądaj różne kategorie filtracji błony na podstawie wielkości porów
* Omów czynniki wpływające na wybór wielkości porów
* Podkreśl różnorodne aplikacje, w których filtry te są niezbędne.

* Ponadto zbadamy metody określania wielkości porów, rozwiązywania wspólnych wyzwań i przyjrzymy się ekscytującym trendom kształtującym przyszłość technologii membranowej.

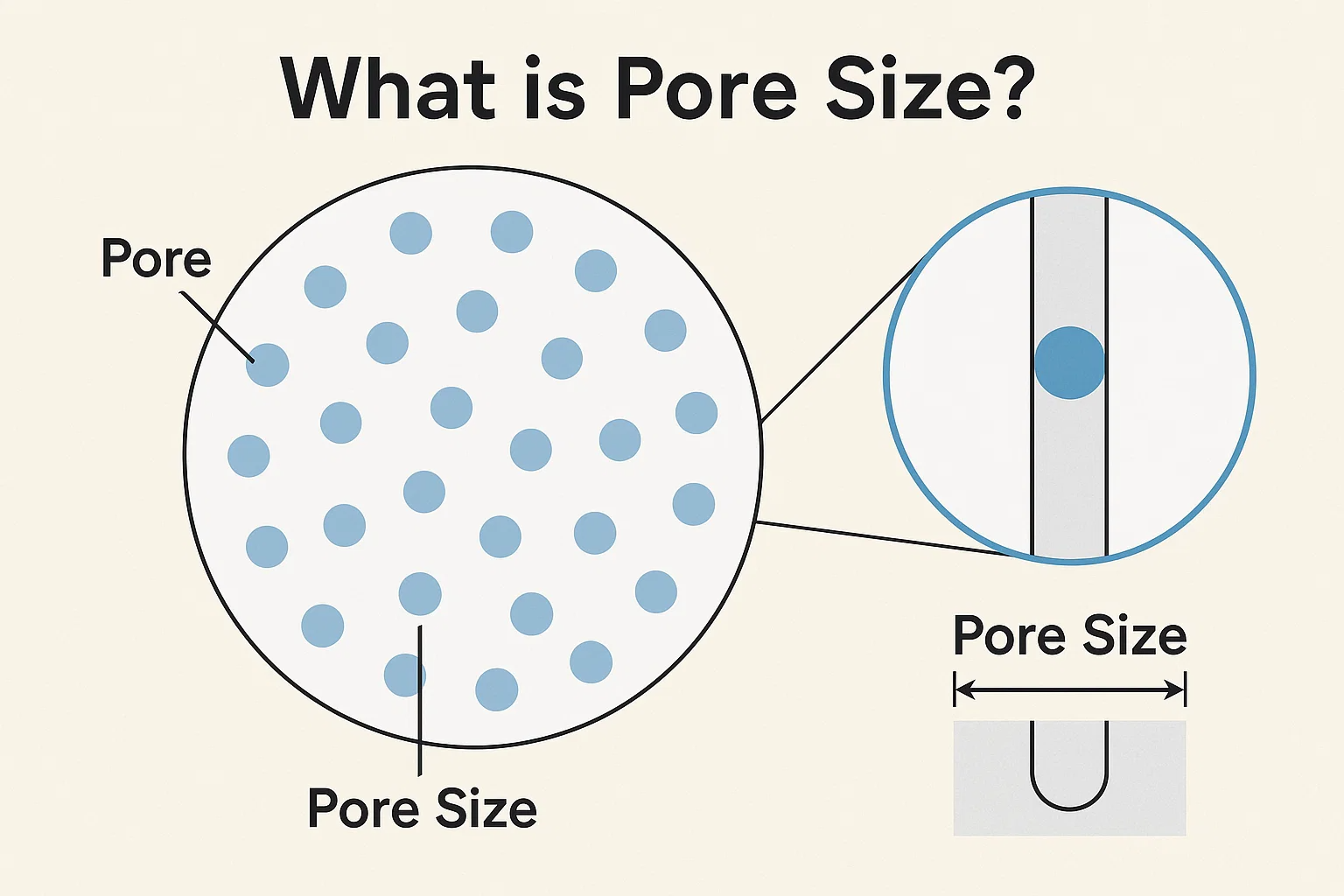

Co to jest rozmiar porów?

W sercu każdego procesu filtracji błony leży pojęcie Rozmiar porów . W kontekście filtrów membranowych rozmiar porów odnosi się do Średnia średnica mikroskopijnych otworów lub kanałów, które przenikają materiał membranowy . Te pory nie są po prostu otworami, ale raczej skomplikowane ścieżki zaprojektowane w celu umożliwienia przejścia płynów, jednocześnie fizycznie blokując cząstki większe niż ich określone wymiary.

Jednostki pomiaru wielkości porów są zwykle wyrażane w żadnym mikrony (µm) or nanometry (nm) . Aby spojrzeć na te jednostki z perspektywy:

• 1 mikron (µm) to jedna milion metra ( $10^{-6}$ mierniki). Dla porównania ludzkie włosy mają średnicę około 50-100 µm.
• 1 nanometr (nm) to jedna miliard miernika ( $10^{-9}$ mierniki). Pojedyncza cząsteczka wody ma średnicę około 0,27 nm.

Wybór jednostki często zależy od skali filtracji. Mikony są powszechnie stosowane do większych porów występujących w mikrofiltracji, podczas gdy nanometry są bardziej rozpowszechnione podczas omawiania wyjątkowo drobnych porad ultrafiltracji, nanofiltracji i odwrotnej osmozy.

Głębokiego wpływu wielkości porów na wydajność filtracji nie można przecenić. To bezpośrednio dyktuje punkt odcięcia do separacji. Wyobraź sobie błonę o wielkości porów 0,2 µm. Ta membrana została zaprojektowana do zatrzymania dowolnej cząstki lub mikroorganizmu większego niż 0,2 µm, jednocześnie umożliwiając przejście mniejszych cząsteczek i wody.

• Mniejsze rozmiary porów Zasadniczo prowadzą do wyższej wydajności filtracji, ponieważ mogą one usuwać drobniejsze cząsteczki, rozpuszczone ciałę stałe, a nawet niektóre wirusy. Jednak często ma to koszt zmniejszonego strumienia (szybkość przepływu) i zwiększonego spadku ciśnienia w membranie, ponieważ odporność na przepływ jest wyższy.
• Większe rozmiary porów Pozwól na wyższe zapotrzebowanie na strumień i niższe ciśnienie, co czyni je odpowiednimi do usuwania grubszych cząstek lub kroków wstępnych. Kompromis jest jednak niższym stopniem separacji i niemożność usunięcia bardzo drobnych zanieczyszczeń.

Dlatego staranne wybór wielkości porów membrany jest krytycznym parametrem projektowym, bezpośrednio korelującym z pożądanym poziomem czystości i wydajnością operacyjną systemu filtracji. Jest to delikatna równowaga między osiągnięciem niezbędnego separacji a utrzymaniem praktycznego natężenia przepływu dla danego zastosowania.

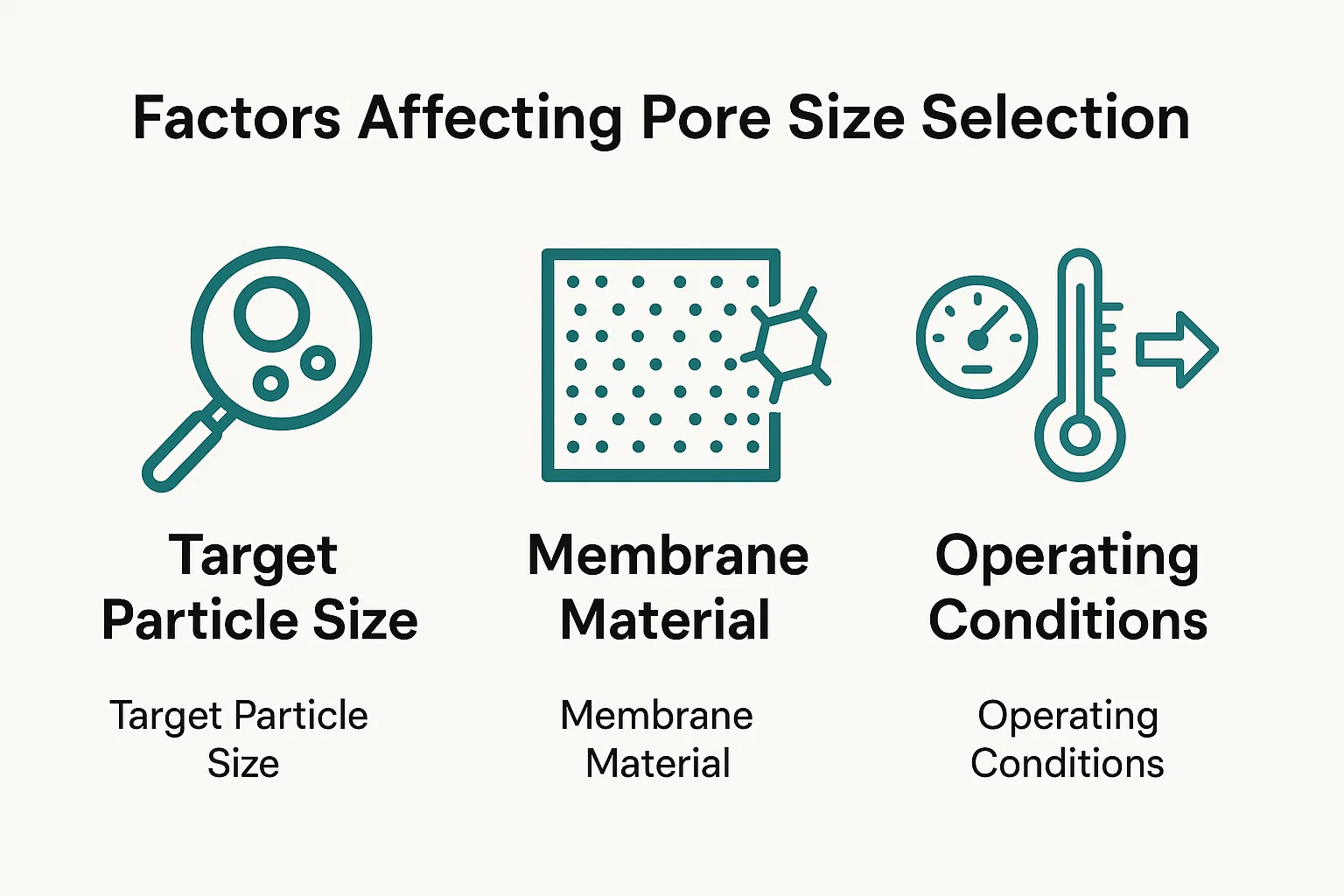

Czynniki wpływające na wybór wielkości porów

Wybór prawidłowego rozmiaru porów filtra membrany jest krytyczną decyzją, która bezpośrednio wpływa na sukces, wydajność i opłacalność każdego procesu filtracji. Ten wybór nie jest arbitralny; Jest to staranne działanie równoważące kilka kluczowych czynników, które dyktują wymaganą separację, kompatybilność błony i wykonalność operacyjną.

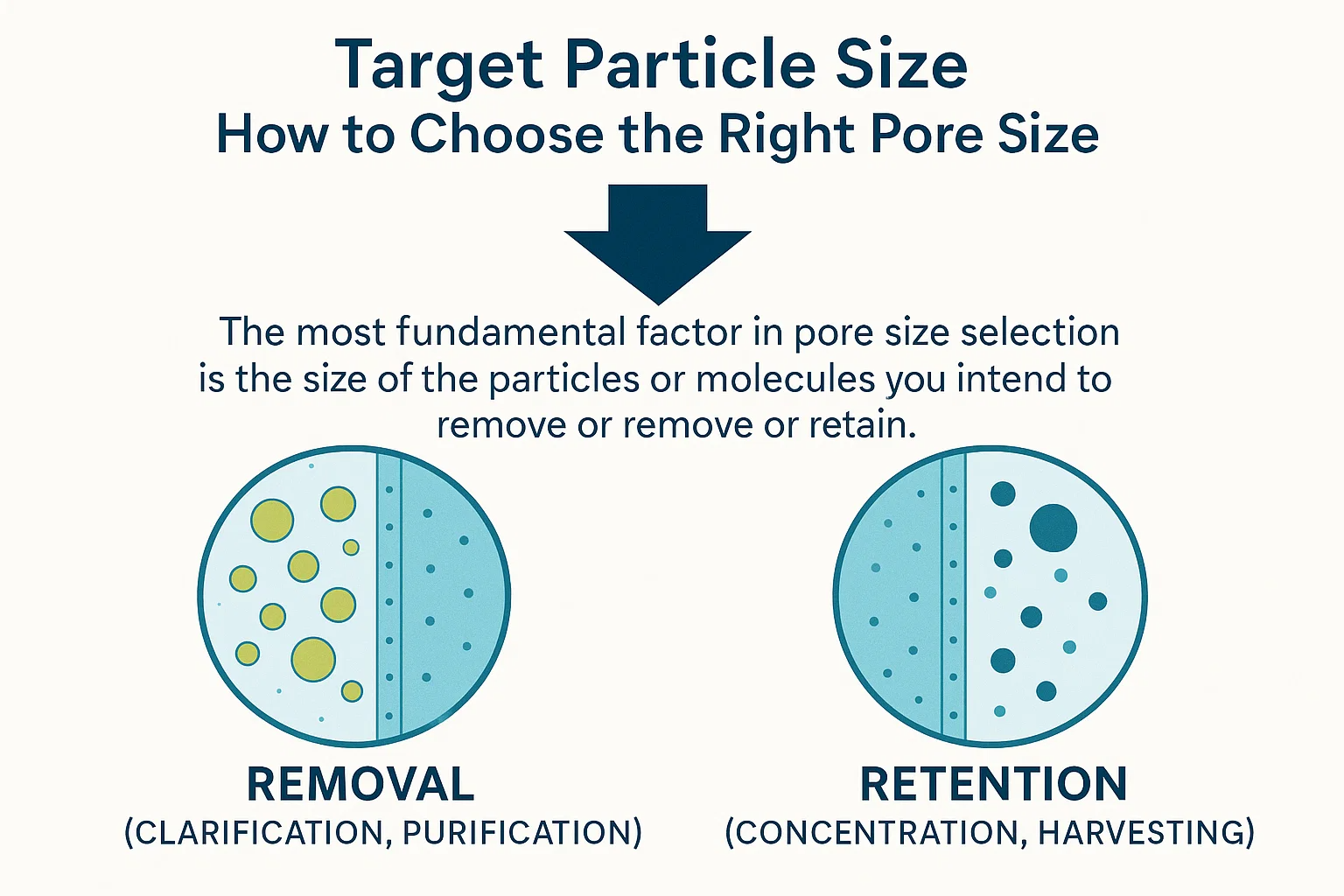

Rozmiar cząstek docelowych: jak wybrać odpowiedni rozmiar porów

Najbardziej fundamentalnym czynnikiem w selekcji wielkości porów jest rozmiar cząstek lub cząsteczek, które zamierzasz usunąć lub zatrzymać .

• Do usunięcia (wyjaśnienie, oczyszczenie): Rozmiar porów błonowych musi być znacznie mniejszy niż zanieczyszczenie docelowe. Na przykład, jeśli chcesz usunąć bakterie o średnim rozmiarze 0,5 µm, prawdopodobnie wybierzesz membranę mikrofiltracyjną o wielkości porów 0,2 µm lub mniejszej, aby zapewnić skuteczną retencję. Powszechną zasadą jest wybór porów rozmiaru porów 1/3 do 1/10 wielkości najmniejszej cząstki, którą chcesz usunąć, uwzględniając kształt cząstek i potencjalne zanieczyszczenie błony.
• Do retencji (koncentracja, zbiór): I odwrotnie, jeśli Twoim celem jest skoncentrowanie pożądanej substancji (np. Białka lub komórek), wielkość porów błonowych powinna być wystarczająco mała, aby zatrzymać substancję docelową, jednocześnie umożliwiając przejście rozpuszczalnika i mniejszych zanieczyszczeń. W tym miejscu koncepcja odcięcia masy cząsteczkowej (MWCO) staje się szczególnie istotna dla błon UF i NF.

Zrozumienie rozkładu wielkości komponentów w strumieniu płynu jest najważniejsze. Często wymaga to wcześniejszej analizy strumienia zasilającego przy użyciu technik takich jak dynamiczne rozpraszanie światła lub mikroskopia.

Materiał błony: Wpływ na wielkość i kompatybilność porów

Materiał, z którego konstruowana jest membrana, odgrywa znaczącą rolę w swojej nieodłącznej strukturze porów, odporności chemicznej i ogólnej wydajności. Różne materiały nadają się do różnych zakresów wielkości porów i zastosowań:

• Membrany polimerowe: Są to najczęstsze typu i obejmują materiały takie jak polisulfon (PS), polietalton (PE), fluorek poliwinylidenowy (PVDF), octan celulozowy (CA), poliamid (PA) i polipropylen (PP).

  • Wpływ na wielkość porów: Proces produkcyjny (np. Inwersja fazowa, rozciąganie) i sam polimer decydują o osiągalnym zakresie wielkości porów i dystrybucji. Na przykład błony celulozowe są często stosowane do filtracji ogólnej, w której pożądane są właściwości hydrofilowe, podczas gdy PVDF jest znany z odporności chemicznej i szerokiej dostępności wielkości porów. Poliamid jest dominującym materiałem dla membran RO i NF ze względu na doskonałe właściwości odrzucania soli.
  • Zgodność: Kluczowa kompatybilność chemiczna materiału membranowego z płynem zasilającym (pH, rozpuszczalniki, utleniacze) i chemikalia czyszczące. Zastosowanie niekompatybilnego materiału może prowadzić do degradacji membrany, zmian wielkości porów i awarii systemu. Ograniczenia temperatury materiału również wpływają na przydatność.

• Membrany ceramiczne: Wykonane z materiałów takich jak tlenek glinu, cyrkonia lub tytania, błony te są zazwyczaj bardziej solidne.

  • Wpływ na wielkość porów: Membrany ceramiczne ogólnie oferują bardzo jednolite rozmiary porów, co czyni je odpowiednim do precyzyjnych separacji. Są one powszechnie spotykane w aplikacjach MF i UF.
  • Zgodność: Wykazują wyjątkową stabilność chemiczną i termiczną, umożliwiając im wytrzymanie trudnych środowisk chemicznych, wysokich temperatur i agresywnych systemów czyszczenia, których nie mogą.

Warunki pracy: ciśnienie, temperatura i natężenie przepływu

Warunki, w których działa proces filtracji, również silnie wpływają na wybór wielkości porów i wydajność membrany.

• Ciśnienie: Jak omówiono, wymagane jest wyższe ciśnienie napędowe, aby przezwyciężyć zwiększoną odporność hydrauliczną mniejszych porów. Wybrana membrana musi być w stanie wytrzymać niezbędne ciśnienie robocze bez zagęszczania lub utrzymywania szkód. Niewystarczające ciśnienie doprowadzi do niskiego strumienia, podczas gdy nadmierne ciśnienie może uszkodzić strukturę membrany.
• Temperatura: Temperatura wpływa na lepkość płynu, a zatem strumień przez błonę. Wyższe temperatury ogólnie prowadzą do niższej lepkości płynu, a tym samym wyższego strumienia. Jednak materiały membranowe mają limity temperatury, powyżej których ich integralność strukturalna lub stabilność wielkości porów może być zagrożona.
• Szybkość przepływu (strumień): Pożądane natężenie przepływu przenikania (strumień) jest krytycznym parametrem projektowym. Podczas gdy mniejsze pory zapewniają lepszą separację, z natury zapewniają niższy strumień pod danym ciśnieniem. Projektowanie systemu musi zrównoważyć potrzebę separacji z wymaganą przepustowością. Wyższe prędkości przepływu mogą wymagać większych obszarów powierzchni błon lub wyższych presji operacyjnych, wpływając na koszty kapitału i kosztów operacyjnych.

Podsumowując, wybór odpowiedniej wielkości porów filtra membrany to wieloaspektowa decyzja, która wymaga dokładnego zrozumienia charakterystyki paszy, pożądanego wyniku separacji, właściwości dostępnych materiałów membranowych i praktycznych ograniczeń środowiska operacyjnego. Nieprzepustowy w tym wyborze może prowadzić do kosztownej nieefektywności, a nawet awarii procesu.

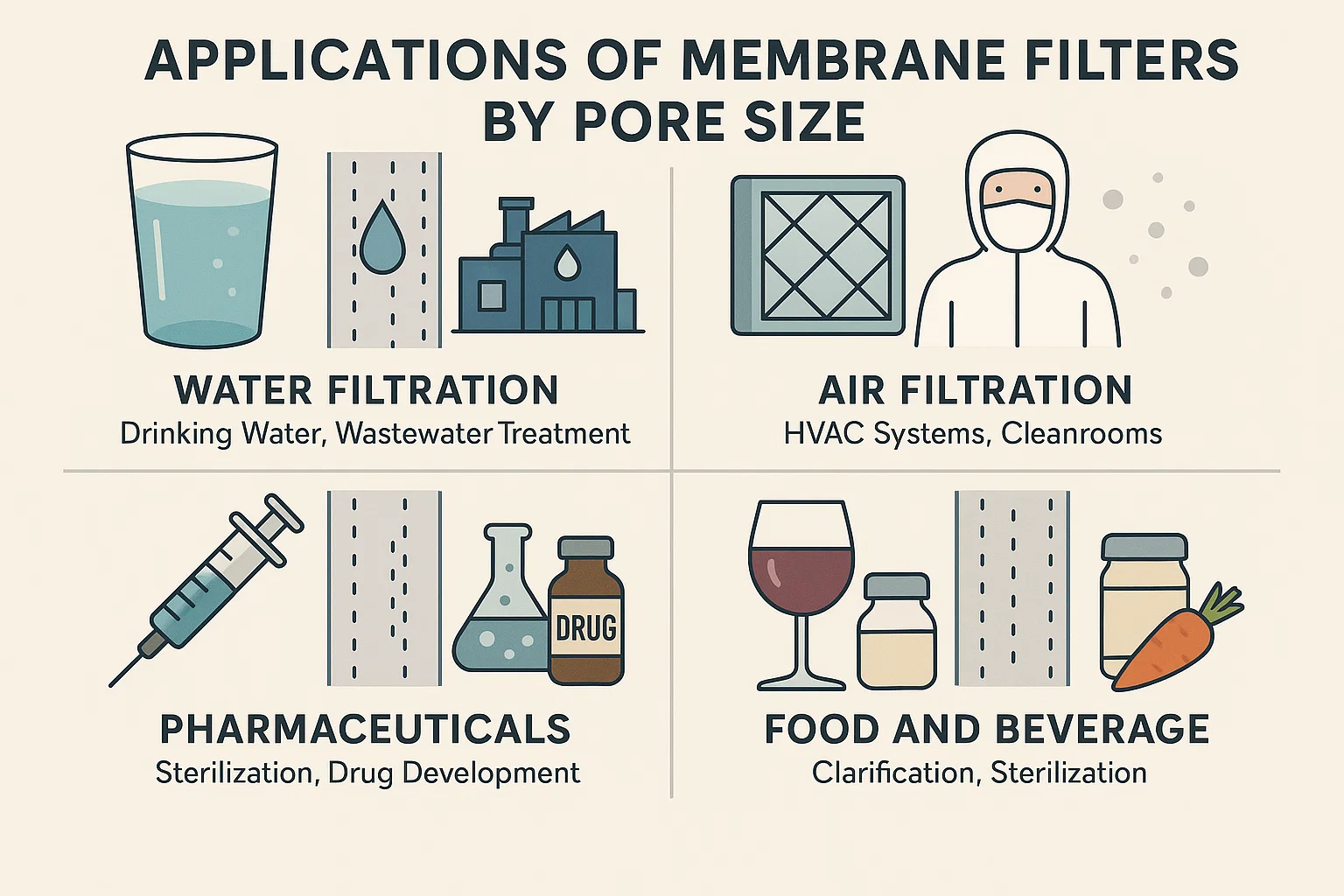

Zastosowania filtrów membranowych według wielkości porów

Zdolność filtrów membranowych do precyzyjnego kontrolowania tego, co przechodzi i co jest zachowane, głównie ze względu na ich zaprojektowane rozmiary porów, sprawia, że ​​są niezbędne w szerokiej gamie branż. Od zapewnienia bezpiecznej wody pitnej po produkcję leków ratujących życie, filtry te mają kluczowe znaczenie dla procesów oczyszczania, separacji i koncentracji.

Filtracja wody: woda pitna, oczyszczanie ścieków

Filtry błony są kamieniami węgielnymi nowoczesnego uzdatniania wody, odnoszące się do wyzwań czystości, od makroskopowych zanieczyszczeń po mikroskopijne patogeny i rozpuszczone sole.

• Mikrofiltracja (MF) i ultrafiltracja (UF): Te błony, z wielkości porów w 0,1 do 10 µm (MF) and 0,01 do 0,1 µm (UF) Zakres jest szeroko stosowany do usuwania zawieszonych ciał stałych, mętności, bakterii, pierwotniaków (jak Cryptosporidium and Giardia ) i wirusy ze źródeł wody pitnej. Są to doskonałe kroki przed leczeniem dla bardziej zaawansowanych systemów membranowych, chroniąc drobniejsze membrany przed zanieczyszczeniem. Podczas oczyszczania ścieków MF/UF może wytwarzać wysokiej jakości ścieki odpowiednie do rozładowania lub nawet ponownego użycia, poprzez skuteczne usuwanie zawieszonych ciał stałych, bakterii i niektórych materii organicznej.
• Nanofiltracja (NF): Z zwykle rozmiarami porów 0,001 do 0,01 µm , Membrany NF są stosowane do zmiękczania wody poprzez usunięcie wielowartościowych jonów twardości (wapnia, magnezu) i do zmniejszenia poziomów rozpuszczonego węgla organicznego (DOC), koloru i syntetycznych związków organicznych (np. Pestycydów) z wody pitnej. Zapewnia to permeat wyższej jakości niż UF.
• Odwrotna osmoza (RO): Mając skutecznie <0,001 µm Rozmiary „porów” (działające za pośrednictwem dyfuzji roztworu), membrany RO są ostateczną barierą do oczyszczania wody. Są krytyczne dla odsolenie wody morskiej i słonawej wody, wytwarzającej wodę pitną. RO jest również niezbędne do produkcji ultraczysta woda Wymagane w branżach takich jak elektronika, farmaceutyka i wytwarzanie energii, usuwając prawie wszystkie rozpuszczone sole i zanieczyszczenia.

Filtracja powietrza: systemy HVAC, pomieszczenia czyste

Podczas gdy termin „wielkość porów” jest zwykle związany z filtracją cieczy, zasada stosuje się w równym stopniu do filtracji powietrza (gazu), w którym membrany filtrują cząstki powietrzne.

• Mikrofiltracja (MF) (i media HEPA/ULPA): Używane są wyspecjalizowane pożywki podobne do błony, często klasyfikowane według wydajności usuwania cząstek zamiast dyskretnego wielkości porów. Na przykład, HEPA (wysokowydajny powietrze cząstek cząstek) Filtry zazwyczaj wychwytują 99,97% cząstek $0.3\mu m$ pod względem wielkości i ULPA (ultra-niski powietrze cząstek cząstek) Filtry są jeszcze drobniejsze. Są to kluczowe dla:
  • Systemy HVAC: Poprawa jakości powietrza w pomieszczeniach poprzez usuwanie pyłu, pyłku, zarodników pleśni i niektórych alergenów.
  • Pomieszczenia czyste: Tworzenie i utrzymanie wysoce kontrolowanych środowisk (np. Klasa ISO 1 do 9) niezbędna do produkcji półprzewodników, produkcji farmaceutycznej i delikatnych badań, w których nawet cząsteczki submikronowe mogą powodować zanieczyszczenie lub wady.

Farmaceutyki: sterylizacja, rozwój leków

Rygorystyczne wymagania dotyczące czystości przemysłu farmaceutycznego sprawiają, że filtry membranowe są niezbędne.

• Mikrofiltracja (MF): Sterylna filtracja cieczy (np. Media hodowlane, bufory, roztwory okulistyczne) przed opakowaniem jest powszechnym zastosowaniem dla 0,1 lub 0,2 µm Błony MF, zapewniające usunięcie bakterii i grzybów, unikając wrażliwych na ciepło składników aktywnych.
• Ultrafiltration (UF): Membrany UF (zazwyczaj 0,01 do 0,1 µm lub konkretne MWCO) są niezbędne dla:
  • Stężenie i oczyszczanie białka: Koncentracja białek terapeutycznych, enzymów i szczepionek.
  • Diafiltration: Usuwanie soli lub wymiana buforów podczas oczyszczania białka.
  • Usuwanie pirogenów: Eliminowanie endotoksyn (pirogenów) z wody do iniekcji (WFI).
• Nanofiltracja (NF) i odwrotna osmoza (RO): Używane do wstępnego obróbki wody zasilającej do systemów UF/RO i do generowania Woda w klasie farmaceutycznej (np. Oczyszczona woda, woda do wtrysku), która wymaga wyjątkowo niskiego poziomu zanieczyszczeń, w tym rozpuszczonych soli i związków organicznych.

Żywność i napój: wyjaśnienie, sterylizacja

Filtry membranowe zwiększają jakość, przydatność do spożycia i bezpieczeństwo szerokiej gamy produktów spożywczych i napojów.

• Mikrofiltracja (MF):
  • Wyjaśnienie napojów: Wyjaśnienie wina, piwa (usuwanie drożdży, bakterii i cząstek mgły) i soków owocowych.
  • Przetwarzanie mleka: Zimna pasteryzacja mleka (zmniejszenie obciążenia bakteryjnego bez ciepła), frakcjonowanie składników mleka.
• Ultrafiltration (UF):
  • Stężenie białka: Koncentrowanie białek mleka (np. Do produkcji sera), stężenie białka serwatki.
  • Wyjaśnienie soku: Usuwanie zawieszonych ciał stałych i makrocząsteczek z soków przy jednoczesnym zachowaniu smaku.
• Nanofiltracja (NF):
  • Rafinacja cukru: Dezalowanie i oczyszczanie roztworów cukrowych.
  • Stężenie soku: Częściowe stężenie soków z jednoczesną demineralizacją.
• Odwrotna osmoza (RO):
  • Stężenie: Stężenie wrażliwych na ciepło płynów, takich jak kawa, soki owocowe lub produkty mleczne, oferujące oszczędności energii w porównaniu z parowaniem.
  • Woda do przetwarzania: Zapewnienie wody o wysokiej czystości do sformułowania i czyszczenia produktu.

Zastosowania przemysłowe: przetwarzanie chemiczne, ropa i gaz

Oprócz materiałów eksploatacyjnych filtry membranowi zaspokajają krytyczne potrzeby w zakresie separacji i oczyszczania w przemyśle ciężkim.

• Mikrofiltracja (MF) i ultrafiltracja (UF):
  • Oczyszczanie ścieków: Ogólne wyjaśnienie i usunięcie zawieszonych ciał stałych z ścieków przemysłowych.
  • Łamanie emulsji: Oddzielanie oleju od wody w płynach do obróbki metali lub produkowanych wody w przemyśle naftowym i gazowym.
  • Odzyskiwanie katalizatora: Zachowanie cennych katalizatorów z mieszanin reakcyjnych.
  • Obróbka wstępna: Ochrona innych sprzętu do dalszego szczebla i drobniejszych membran.
• Nanofiltracja (NF) i odwrotna osmoza (RO):
  • Oczyszczanie wody procesowej: Zapewnienie wody o wysokiej czystości do kotłów, wież chłodzących i procesów produkcyjnych.
  • Odzyskiwanie produktu: Odzyskiwanie cennych chemikaliów ze strumieni odpadów.
  • Stężenie solanki: Koncentrowanie roztworów soli w różnych procesach chemicznych.
  • Separacja chemiczna: Oddzielanie określonych składników w etapach syntezy chemicznej lub oczyszczania.

Jak określić rozmiar porów filtra membranowej

Chociaż wielkość porów jest podstawową cechą filtra membranowego, nie zawsze jest to prosty, bezpośredni pomiar. Zamiast tego jest często wywnioskowane poprzez znormalizowane testy lub dostarczane przez producentów na podstawie ich procesów kontroli jakości. Dokładne określenie wielkości porów jest kluczowe dla zapewnienia, że ​​membrana działała zgodnie z oczekiwaniami dla jej zamierzonego zastosowania.

Specyfikacje dostarczone przez producentów

Najczęstszym sposobem poznania rozmiaru porów filtra błony jest przegląd Specyfikacje techniczne i arkusze danych dostarczone przez producenta . Renomowani producenci inwestują mocno w kontrolę jakości i charakterystykę swoich produktów. Te specyfikacje zazwyczaj wymieniają:

• Nominalny rozmiar porów: Jest to ogólna klasyfikacja, wskazująca średnią wielkość porów. Oznacza to, że membrana ma na celu zatrzymanie określonego odsetka cząstek w określonym rozmiarze lub powyżej. Na przykład filtr nominalny 0,2 µm może zachować 99,9% cząstek w tym rozmiarze. Jest to przeciętne i nie oznacza, że ​​każda pory jest dokładnie taka rozmiar.
• Absolutny rozmiar porów: Jest to bardziej precyzyjna specyfikacja, wskazująca, że ​​wszystkie cząstki większe niż podany rozmiar są zachowane (często 100% retencji w określonych warunkach testowych). Ma to kluczowe znaczenie dla zastosowań takich jak sterylna filtracja, w których wymagane jest całkowite usunięcie mikroorganizmów.
• Odcięcie masy cząsteczkowej (MWCO): W przypadku błon ultrafiltracyjnych i nanofiltracji producenci często określają MWCO w Daltonach, które opisuje masę cząsteczkową, przy której 90% specyficznego białka kulistych (lub dekstranu) jest zachowane przez błonę. Jest to funkcjonalna miara wielkości porów dla separacji molekularnych.
• Oceny retencji dla określonych organizmów: Szczególnie w przypadku zastosowań farmaceutycznych lub wodnych producenci mogą określić zdolność membrany do zatrzymywania określonych bakterii (np. Brevundimonas danuta dla 0,22 µm sterylnych filtrów) lub wirusów. Daje to praktyczną, zorientowaną na aplikację miarę wydajności.

Należy zauważyć, że różni producenci mogą stosować nieco inne metodologie lub definicje testowania dla „nominalnych” vs. absolutnych ”, więc porównanie specyfikacji między markami wymaga starannego rozważenia.

Metody testowe: test punktowy bąbelkowy, analiza mikroskopowa

Oprócz twierdzeń producenta istnieją ustalone metody scharakteryzowania lub weryfikacji skutecznej wielkości porów i integralności filtra membranowej.

1. Test punktu bąbelkowego

. Test punktu bąbelkowego jest szeroko stosowaną, nieniszczącą metodą określania największego rozmiaru porów w filtrze błony i weryfikacji integralności błony. Opiera się na zasadzie, że ciecz utrzymywana w porach przez napięcie powierzchniowe może być wymuszone przez ciśnienie gazowe.

• Zasada: Membrana jest najpierw zwilżona płynem (np. Woda lub alkohol), wypełniając wszystkie pory. Ciśnienie gazowe (zwykle powietrze lub azot) jest następnie nakładane na jedną stronę zwilżonej membrany, podczas gdy druga strona jest otwarta na atmosferę (lub zanurzoną w cieczy). W miarę stopniowego wzrośnia ciśnienia gazu ostatecznie pokonuje napięcie powierzchniowe trzymające ciecz w największych porów. W tym „punkcie bąbelkowym” obserwuje się ciągły strumień pęcherzyków, który wyłania się z mokrej strony membrany.
• Obliczenie: Ciśnienie, przy czym to występuje, jest bezpośrednio związane z największym wielkością porów według równania Young-Laplace:
• P = ( 4γsałataθ )/D:
  • P jest ciśnieniem punktu bąbelkowego
  • γ to napięcie powierzchniowe zwilżającego cieczy
  • θ to kąt styku cieczy ze ścianą porów (często zakładane 0 ∘ Do całkowitego zwilżania, więc cos θ = 1 )
  • D to średnica największych porów.

Test punktu bąbelkowego jest doskonały do ​​kontroli jakości, wykrywania wad produkcyjnych lub weryfikacji, czy membrana została uszkodzona lub naruszona (np. Na podstawie ataku chemicznego lub nadmiernego ciśnienia). Niższy niż oczekiwany punkt bąbelkowy wskazuje, że występują większe pory, co oznacza utratę integralności.

2. Analiza mikroskopowa (np. Mikroskopia elektronowa)

Aby uzyskać bardziej bezpośrednią ocenę wizualną struktury porów, można zastosować zaawansowane techniki mikroskopowe, szczególnie:

• Skaningowa mikroskopia elektronowa (SEM): SEM zapewnia obrazy o wysokiej rozdzielczości powierzchni i przekroju membrany, umożliwiając bezpośrednią wizualizację porów. Chociaż nie daje funkcjonalnego rozmiaru porów, takiej jak test punktu bąbelkowego, może ujawnić morfologię porów, dystrybucję i ogólną strukturę błony. Nowoczesne oprogramowanie do analizy obrazu można następnie użyć do pomiaru wielkości widocznych porów i wygenerowania rozkładu wielkości porów.
• Transmisyjna mikroskopia elektronowa (TEM): TEM oferuje jeszcze wyższe powiększenie i rozdzielczość, przydatne do scharakteryzowania bardzo drobnych porów błon UF, NF i RO, zwłaszcza ich wewnętrznej struktury.

Chociaż nieoceniona w badaniach i rozwoju, analiza mikroskopowa jest zazwyczaj metodą laboratoryjną, a nie rutynowym testem w zakresie weryfikacji wielkości porów ze względu na jej złożoność i koszt.

Znaczenie dokładnej determinacji wielkości porów

Dokładne określenie wielkości porów jest najważniejsze z kilku powodów:

• Zapewnienie wydajności: Zapewnia, że ​​membrana osiągnie pożądaną wydajność separacji (np. Steralność, przejrzystość, odrzucenie substancji rozpuszczonej).
• Optymalizacja procesu: Pomaga w wyborze odpowiedniej membrany do określonej aplikacji, zapobiegania nadmiernej filtracji (zbyt małe pory, wysoki koszt, niski strumień) lub niedostatecznie filtrację (zbyt duże pory, niewystarczająca czystość).
• Kontrola jakości: Służy jako istotna miara kontroli jakości dla producentów i użytkowników końcowych, potwierdzając spójność partii i integralność produktu.
• Rozwiązywanie problemów: Pomoc w diagnozowaniu problemów, takich jak zanieczyszczenie, uszkodzenie lub wady produkcyjne, które mogą zmienić efektywną wielkość porów.

Zasadniczo zrozumienie i weryfikacja wielkości porów filtra błony jest nie tylko ćwiczeniem akademickim; Jest to kluczowy krok w projektowaniu, obsłudze i utrzymaniu skutecznych systemów filtracji.

Typowe problemy związane z wielkością porów

Podczas gdy filtry membranowe są niezwykle skutecznymi narzędziami separacji, ich skomplikowana struktura porów sprawia, że ​​są podatne na kilka problemów operacyjnych. Wiele z tych wyzwań, takich jak zanieczyszczenie, zatykanie i potrzeba testowania integralności, jest wewnętrznie powiązanych z wielkością porów membrany i jego interakcją z filtrowanym płynem.

Zadaszanie: jak wielkość porów wpływa na zanieczyszczenie membrany

Zanieczyszczenie jest prawdopodobnie najbardziej wszechobecnym i znaczącym wyzwaniem w filtracji błony. Odnosi się do gromadzenia niechcianych materiałów na porach membranowych lub w obrębie porów, co prowadzi do spadku strumienia permeatu (natężenie przepływu) i/lub wzrostu ciśnienia transbłonowego (TMP) wymaganego do utrzymania strumienia. Ta akumulacja zasadniczo zmniejsza efektywną wielkość porów i zwiększa odporność na przepływ.

Jak wielkość porów wpływa na zanieczyszczenie:

• Mniejsze rozmiary porów, wyższa tendencja do zanieczyszczenia: Membrany z mniejszymi porami (UF, NF, RO) są ogólnie bardziej podatne na zanieczyszczenie, ponieważ odrzucają szerszy zakres substancji, w tym mniejsze koloidy, makrocząsteczki i rozpuszczoną materię organiczną, która może osłabić na powierzchni błony lub adsorb do porów. Wajniejsza struktura oferuje więcej miejsc do interakcji i mniej miejsca dla faulantów do przejścia.
• Podłączanie porów: Cząstki lub cząsteczki większe niż pory membrany będą gromadzić się na powierzchni, tworząc „warstwę ciasta”. Ta warstwa działa jak filtr wtórny, dodając opór i zmniejszając strumień.
• Blokowanie porów/adsorpcja: Mniejsze falulanty, szczególnie rozpuszczone cząsteczki organiczne, mogą adsorbować na wewnętrznych powierzchniach porów lub blokować wejście porów, skutecznie zmniejszając średnicę porów. Jest to często trudniejsze do czyszczenia niż zanieczyszczenie powierzchni.
• Biofouling: Mikroorganizmy (bakterie, grzyby, glony) mogą przyczepić się do powierzchni błony i proliferacji, tworząc lepki biofilm. Ten biofilm może szybko obejmować pory, znacznie utrudniać strumień, a nawet prowadzić do nieodwracalnych uszkodzeń, jeśli nie jest skutecznie zarządzane. Rozmiar porów nie zapobiega przyczepności biologicznej, ale gęstsza membrana może ograniczyć penetrację.

Zadaszczenie zmniejsza wydajność filtracji, zwiększa zużycie energii (z powodu wyższych wymagań ciśnienia), skraca żywotność membranową i wymaga częstego czyszczenia lub wymiany, z których wszystkie zwiększają koszty operacyjne.

Zatknięcie: problemy i strategie zapobiegania

Zbijanie jest ciężką postacią zanieczyszczenia, w której pory membranowe są całkowicie zablokowane, często przez większe cząstki lub agregaty, co prowadzi do drastycznej lub całkowitej utraty strumienia. Podczas gdy zanieczyszczenie może być stopniowym spadkiem, zatykanie może być bardziej nagłe.

Problemy związane z zatkaniem:

• Nieodwracalne szkody: Ciężkie zatykanie może uniemożliwić błonom do czyszczenia, co prowadzi do przedwczesnej wymiany.
• Nierównomierny rozkład przepływu: Częściowo zatkane błony mogą prowadzić do nierównomiernego przepływu przez powierzchnię błony, potencjalnie tworząc zlokalizowane obszary o wyższym ciśnieniu i naprężeniu.
• Zamknięcia systemowe: Częste zatykanie wymaga przestoju systemu do czyszczenia lub wymiany membrany, wpływając na wydajność.

Strategie zapobiegania zatkaniu:

• Skuteczne obróbka wstępna: Jest to najważniejsza strategia. Korzystanie z grubszych filtrów (np. Filtry nabojowe, filtry multimedialne ziarniste) lub nawet membrany MF jako filtra przed systemem UF, NF lub RO mogą usunąć większe zawieszone substancje stałe i zmniejszyć obciążenie drobniejszych membran.
• Odpowiedni wybór wielkości porów: Wybór wielkości porów odpowiedni dla jakości wody paszowej i zastosowanego poziomu wstępnego obróbki. Nadmierne filtrowanie (przy użyciu zbyt małego rozmiaru porów dla danego kanału) zaostrzy zatykanie.
• Zoptymalizowana dynamika przepływu: Działanie przy odpowiednich prędkościach przepływu krzyżowego w filtracji przepływu stycznej (TFF) pomaga zamiatać faulanty z powierzchni membrany, minimalizując tworzenie warstwy ciasta.
• Regularne systemy czyszczenia: Wdrażanie harmonogramu czyszczenia chemicznego (czyszczenie lub CIP) i/lub fizycznego czyszczenia (np. Flushing wsteczne dla MF/UF) w celu usunięcia nagromadzonych faulantów, zanim zostaną one nieodwracalnie zatkane.

Testowanie integralności: zapewnienie spójnej wielkości i wydajności porów

Biorąc pod uwagę kluczową rolę wielkości porów w wydajności błony, szczególnie w zastosowaniach wymagających bezwzględnej retencji cząstek lub drobnoustrojów (np. Filtracja sterylna), Testowanie integralności jest najważniejsze. Testowanie integralności weryfikują, że struktura porów membrany pozostaje nienaruszona i wolna od wad, pęknięć lub kanałów obejściowych, które skutecznie stworzyłyby pory większych niż początkowe.

• Dlaczego jest to kluczowe: Nawet pojedyncza wada produkcyjna lub uszkodzenia operacyjne (np. Z nadmiernego ciśnienia, ataku chemicznego lub obsługi) może prowadzić do „dziury” lub łzy. Taki defekt omija zaprojektowane wykluczenie wielkości porów, umożliwiając przechodzenie przez zanieczyszczeń, zagrażając całego procesu filtracji.
• Wspólne metody:
  • Test punktu bąbelkowego: Jak omówiono, jest to podstawowa metoda. Kropla ciśnienia punktu bąbelkowego wskazuje na dużą wadę.
  • Test dyfuzji: Mierzy przepływ gazu przez zwilżone pory pod ciśnieniem poniżej punktu pęcherzyka. Nadmierny przepływ wskazuje na wadę.
  • Test wstrzymania ciśnienia: Mierzy rozpad ciśnienia w czasie u szczelnie uszczelnionego, zwilżonego filtra. Szybki spadek ciśnienia sugeruje wyciek.
  • Test przepływu do przodu: Podobne do testu dyfuzji, ale mierzy całkowity przepływ gazu, który obejmuje zarówno dyfuzję, jak i przepływ objętościowy przez wszelkie duże wady.

Testy integralności są rutynowo wykonywane przed i po krytycznych procesach filtracji (szczególnie w farmaceutycznych i sterylnych zastosowaniach) oraz po czyszczeniu cykli. Zapewnia zapewnienie, że efektywna wydajność wielkości porów membrany jest utrzymywana przez cały okres operacyjny.

Podsumowując, zarządzanie problemami związanymi z wielkością porów membranowych, takich jak zanieczyszczenie i zatkanie, wymaga proaktywnych strategii obejmujących staranne leczenie, zoptymalizowane działanie i solidne czyszczenie. Ponadto regularne testy integralności zapewniają pewność, że kluczowe możliwości wykluczenia wielkości pozostają bezkompromisowe.

Wybór odpowiedniego filtra membranowej

Podróż od zrozumienia, co oznacza wielkość porów, aby chwycić jego różnorodne zastosowania, kulminacyjnym zadaniem wyboru Prawidłowy Filtr membrany dla określonej potrzeby. Ta decyzja rzadko jest prosta i obejmuje systematyczną ocenę kilku kluczowych czynników w celu zapewnienia optymalnej wydajności, wydajności i żywotności ekonomicznej.

Ocena konkretnych potrzeb filtracji

Pierwszym i najważniejszym krokiem jest jasne zdefiniowanie celów procesu filtracji. Zadaj sobie pytanie:

• Jaki jest pożądany wynik? Czy próbujesz:
  • Wyjaśnij ciecz (usuń zmętnienie)?
  • Sterylizuj roztwór (usuń bakterie/wirusy)?
  • Skoncentrować cenny produkt (np. Białka)?
  • Usunąć rozpuszczone sole lub określone jony?
  • Oczyszczasz wodę do poziomu ultracie?
• Jaki jest wymagany poziom czystości? Jakie jest maksymalne dopuszczalne stężenie lub wielkość resztkowych zanieczyszczeń? To bezpośrednio poprowadzi wymagany rozmiar porów. Na przykład filtr 0,45 µm może być wystarczający do ogólnego wyjaśnienia, ale do sterylnej filtracji potrzebny jest 0,22 µm lub ściślejszy filtr.
• Jaka jest natura strumienia pasz? Czy to ciecz czy gaz? Jakie jest jego typowe obciążenie cząstek cząstek lub rozpuszczone stałe? Czy jest bardzo lepki czy stosunkowo cienki?
• Jaka jest wymagana przepustowość (natężenie przepływu)? Ile należy przetworzyć cieczy lub gazu na jednostkę czasu? Wpływa to nie tylko na typ membrany, ale także całkowitą potrzebną powierzchnię membrany.
• Jakie są wymagania regulacyjne? W przypadku zastosowań w farmaceutyce, żywności i napojach lub wodzie pitnej mogą istnieć określone standardy regulacyjne (np. FDA, USP, WHO), które dyktują wydajność filtra.

Jasne zrozumienie tych potrzeb zawęzi potencjalne typy błony (MF, UF, NF, RO) i odpowiadające im zakresy wielkości porów.

Biorąc pod uwagę właściwości filtrowania płynu

Oprócz zanieczyszczeń cechy samego płynu odgrywają znaczącą rolę w selekcji błony, szczególnie w zakresie kompatybilności materiału błony.

• Skład chemiczny:
  • Ph: PH płynu musi być kompatybilne z materiałem membranowym. Niektóre materiały gwałtownie degradują w warunkach wysoce kwaśnych lub alkalicznych.
  • Obecność rozpuszczalników: Rozpuszczalniki organiczne mogą puchnąć, rozpuszczać lub poważnie uszkodzić niektóre błony polimerowe. Konieczne mogą być błony ceramiczne lub specyficzne polimery oporne na rozpuszczalnik (np. PVDF).
  • Utleniacze: Silne utleniacze (takie jak chlor) mogą uszkodzić wiele materiałów membranowych, zwłaszcza membran poliamidu RO/NF. Mogą być wymagane błony odporne na chlor lub wstępne leczenie do usuwania chloru.
• Temperatura: Zakres temperatur roboczy musi znajdować się w granicach tolerancji materiału membranowego. Wysokie temperatury mogą powodować degradację błony lub zmiany struktury porów. I odwrotnie, bardzo niskie temperatury mogą zwiększyć lepkość płynu, zmniejszając strumień.
• Lepkość: Wysoce lepkie płyny wymagają wyższych ciśnień roboczych lub większych obszarów powierzchni membranowej, aby osiągnąć pożądane prędkości przepływu, niezależnie od wielkości porów.
• Potencjał zanieczyszczenia: Oceń potencjał płynu do faulowania membrany. Płyny o wysokiej zawieszonej substancji stałych, koloidach, rozpuszczonej materii organicznej lub mikroorganizmach będą wymagały bardziej solidnego wstępnego traktowania, określonych materiałów błonowych lub skutecznych strategii czyszczenia. Membrany o właściwościach powierzchniowych odpornych na adhezję (np. Hydrofilowe powierzchnie roztworów wodnych) mogą być korzystne.

Ocena opłacalności różnych typów błon

Koszty kapitałowe i operacyjne związane z systemami filtracji błon różnią się znacznie w zależności od wybranej technologii i jej skali.

• Wydatki inwestycyjne (CAPEX):
  • Koszt membrany: Drobniejsze membrany porów (RO> NF> UF> MF) są na ogół droższe na powierzchnię jednostki ze względu na złożoną produkcję.
  • Komponenty systemowe: Operacje o wyższym ciśnieniu (RO, NF) wymagają bardziej solidnych pomp, naczyń ciśnieniowych i rur, zwiększając początkowe koszty konfiguracji.
• Wydatki operacyjne (OPEX):
  • Zużycie energii: Koszty pompowania są wprost proporcjonalne do ciśnienia roboczego i natężenia przepływu. Systemy RO, wymagające najwyższych ciśnień, mają najwyższe zużycie energii.
  • Wymiana membrany: Życia różni się w zależności od zastosowania, jakości pasz i schematu czyszczenia. Zastąpienie membran drobnoprzewowych może być znaczącym powtarzającym się kosztem.
  • Czyszczenie chemikaliów i procedur: Częstotliwość i agresywność czyszczenia wymagane do walki z zanieczyszczeniem przyczyniają się do kosztów operacyjnych.
  • Koszty wstępne: Poziom wstępnego obróbki potrzebny do ochrony membrany również zwiększa ogólny budżet operacyjny.

Ważne jest, aby wykonać Całkowity koszt własności (TCO) Analiza, która uwzględnia zarówno początkowe inwestycje, jak i długoterminowe wydatki operacyjne. Czasami inwestowanie w nieco droższą membranę z lepszą odpornością na zanieczyszczenie lub dłuższą żywotność może prowadzić do znacznych oszczędności energii, czyszczenia i kosztów wymiany w ciągu całego życia. I odwrotnie, wybór systemu RO, gdy NF wystarczy, może być niepotrzebnym wydatkiem kapitału i energii.

Uważając, biorąc pod uwagę te splecione czynniki - twoje cele filtracyjne, cechy płynu i konsekwencje ekonomiczne - możesz podjąć świadomą decyzję o wybraniu filtra membranowej o optymalnej wielkości porów i właściwości dla konkretnej aplikacji. To holistyczne podejście zapewnia nie tylko skuteczną filtrację, ale także zrównoważoną i opłacalną działalność.

Nadal masz pytanie? po prostu skontaktuj się z Hangzhou nihaoWater, chcielibyśmy pomóc.
