Puls napowietrzania: głębokie zanurzenie się w dynamicznym ciśnieniu wilgoci (DWP) w systemach drobnopęcherzykowych

I. Wprowadzenie: Definicja „cichego” zabójcy wydajności

W świecie oczyszczania ścieków, Pokój dmuchawy jest często największym konsumentem energii, stanowiąc aż do 60% całkowitego zużycia energii elektrycznej w zakładzie . Chociaż operatlubzy spędzają dużo czasu na monitorowaniu poziomu rozpuszczonego tlenu (DO), aby zadowolić bakterie, istnieje „cichy” wskaźnik, który określa, czy tlen jest dostarczany po przystępnej cenie, czy też wiąże się z ogromnymi stratami: Dynamiczne ciśnienie mokre (DWP).

Definicja: DWP a głowica statyczna

Aby zrozumieć DWP, musimy najpierw odróżnić go od całkowitego ciśnienia mierzonego na dmuchawie. Kiedy powietrze przemieszcza się od dmuchawy na dno zbiornika napowietrzającego, napotyka dwie główne przeszkody:

1. Głowica statyczna (): Jest to ciężar fizyczny słupa wody znajdującego się na górze dyfuzora. Jeśli zbiornik ma głębokość 15 stóp, dmuchawa musi zapewnić ciśnienie co najmniej 6,5 psi, aby dosięgnąć dna. Jest to stałe i zależy tylko od poziomu wody.
2. Dynamiczne ciśnienie mokre (DWP): Jest to „opór” samego dyfuzora. Jest to ilość energii potrzebna do rozciągnięcia gumowej membrany i przepuszczenia powietrza przez jej precyzyjnie wycięte szczeliny, gdy membrana jest zanurzona.

Matematycznie zależność wyraża się jako:

(Gdzie P _{utrata_tarcia} jest oporem w samej rurze).

(Gdzie is the resistance within the piping itself).

Analogia: opór naczyniowy

Pomyśl o systemie napowietrzania jak o ludzkim układzie krążenia. The Dmuchawa jest serce, Rury są tętnice i Dyfuzory są naczynia włosowate.

Jeśli „kapilary” (szczeliny dyfuzora) stają się wąskie lub sztywne, „serce” (dmuchawa) musi pompować znacznie mocniej, aby przepuścić tę samą ilość natlenionej „krwi” (powietrza) przez system. Jest to zasadniczo „wysokie ciśnienie krwi” dla Twojej rośliny. Możesz nadal osiągnąć docelowe poziomy DO, ale Twój sprzęt jest poddawany ogromnym obciążeniom, a rachunki za energię gwałtownie rosną.

Skutki gospodarcze: niewidzialny podatek

DWP rzadko jest stałą liczbą. Ponieważ membrany są wykonane z elastomerów (takich jak EPDM lub silikon), zmieniają się one z biegiem czasu. Gdy tracą elastyczność lub zatykają się minerałami i „bio-szlamem”, DWP przesuwa się w górę.

• Reguła 1-PSI: W typowej roślinie wzrost wynosi zaledwie 1 psi (około 27 cali wody) w DWP może zwiększyć zużycie energii przez dmuchawy 8% do 10% .
• Koszt cyklu życia: W ciągu 10 lat dyfuzor, którego DWP zaczyna się od 12 cali, a kończy na 40 cali, może kosztować gminę setki tysięcy dolarów w postaci „zmarnowanej” energii elektrycznej – energii wydanej na walkę z gumową membraną, a nie na uzdatnianie wody.

II. Fizyka oporu membrany

DWP dyfuzora nie jest liczbą statyczną; jest to dynamiczna reakcja na ciśnienie powietrza i mechanikę płynów. Zrozumienie „fizyki szczeliny” wyjaśnia, dlaczego niektóre dyfuzory oszczędzają pieniądze, a inne drenują budżety.

1. Ciśnienie otwarcia: Pokonywanie elastyczności

Membrana dyfuzora to zasadniczo zaawansowany technologicznie zawór zwrotny. Gdy dmuchawa jest wyłączona, ciśnienie wody i naturalne napięcie elastomeru (gumy) utrzymują szczeliny szczelnie zamknięte. Zapobiega to przedostawaniu się osadu do rurociągów.

Aby rozpocząć napowietrzanie, dmuchawa musi wytworzyć ciśnienie wewnętrzne wystarczające do pokonania dwóch sił:

• Naprężenie obręczy: Fizyczna odporność gumy na rozciąganie.
• Napięcie powierzchniowe: Energia potrzebna do wytworzenia nowego interfejsu powietrze-woda (pęcherzyka) w punkcie wyjścia szczeliny.

2. Geometria szczeliny i tworzenie się pęcherzyków

Sposób perforacji membrany stanowi delikatną równowagę inżynieryjną.

• Gęstość szczeliny: Wysokiej jakości dyski mają tysiące mikroskopijnych, wycinanych laserowo lub precyzyjnie dziurkowanych nacięć. Więcej szczelin oznacza, że powietrze jest rozprowadzane na większym obszarze, co obniża DWP ponieważ każda pojedyncza szczelina nie musi się „rozciągać” tak bardzo, aby przepuszczać powietrze.
• Grubość a opór: Grubsza membrana jest trwalsza, ale ma wyższą odporność (wyższy DWP). Nowoczesne projekty wykorzystują zmienną grubość – grubszą na krawędziach, aby zapewnić wytrzymałość i cieńszą w perforowanym obszarze, aby umożliwić łatwiejsze „zginanie”.

3. Efekt kryzy

Wraz ze wzrostem przepływu powietrza wzrasta również DWP. Jest to tzw Efekt kryzy . Przy niskim przepływie powietrza szczeliny są ledwo otwarte. W miarę „podkręcania” dmuchaw szczeliny muszą się dalej rozszerzać.

• Jeśli dyfuzor zostanie przesunięty poza limit projektowy (wysoki strumień), wartość DWP gwałtownie wzrasta.
• Wskazówka inżynierska: Często jest to bardziej energooszczędne więcej nawiewniki pracujące z niższym przepływem powietrza niż mniej nawiewniki pracujące z dużym przepływem powietrza, szczególnie ze względu na tę krzywą DWP.

III. Profile DWP: dyfuzory dyskowe i rurowe

Chociaż w obu przypadkach zastosowano podobne materiały membranowe, ich kształt znacząco wpływa na profil ciśnienia.

Dlaczego kształt ma znaczenie

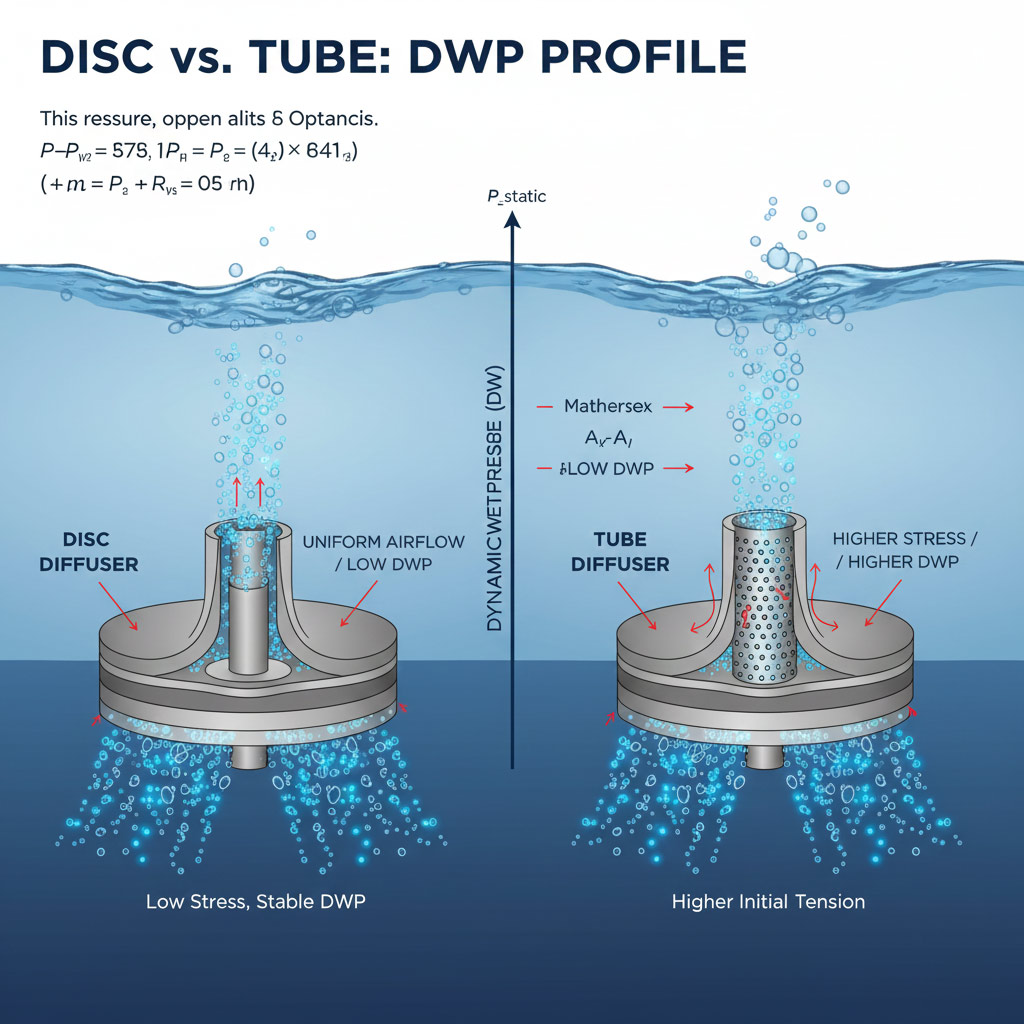

The Dyfuzor dyskowy jest ogólnie uważany za „złoty standard” stabilności DWP. Ponieważ membrana jest trzymana tylko na obwodzie, może się swobodnie wyginać jak naciąg bębna. The Dyfuzor rurowy jednak jest rozciągnięty na rurze; powoduje to większe napięcie początkowe (naprężenie wstępne), co często skutkuje nieco wyższym początkowym DWP w porównaniu z tarczą z tego samego materiału.

IV. Czynniki prowadzące do eskalacji DWP („pełzanie”)

W idealnym świecie DWP pozostałby stały. Jednakże w trudnych warunkach zbiornika ścieków DWP nieuchronnie zaczyna rosnąć. Inżynierowie nazywają ten stopniowy wzrost „pełzaniem ciśnienia”. Zrozumienie trzech głównych przyczyn tego pełzania jest niezbędne do przewidzenia, kiedy dyfuzory osiągną punkt krytyczny.

1. Zanieczyszczenia biologiczne („Bio-klej”)

Ścieki to bogata w składniki odżywcze zupa przeznaczona do namnażania bakterii. Niestety, bakterie te nie pozostają po prostu w zawiesinie; uwielbiają przyczepiać się do powierzchni.

• Produkcja EPS: Bakterie wydzielają Zewnątrzkomórkowe substancje polimerowe (EPS) – lepki, słodki klej. Ta warstwa śluzu pokrywa membranę i wypełnia mikroskopijne szczeliny.
• Wpływ: Dmuchawa musi teraz przecisnąć się nie tylko przez gumę, ale także przez gęstą matę biologiczną. Może to podwoić DWP w ciągu kilku miesięcy, jeśli ścieki zawierają dużą zawartość tłuszczu lub cukru.

2. Kamień nieorganiczny („twarda skorupa”)

Jest to proces chemiczny, a nie biologiczny. Występuje najczęściej w regionach o „twardej wodzie” lub w zakładach, które do usuwania fosforu używają środków chemicznych, takich jak chlorek żelaza.

• Mechanizm: Gdy powietrze przepływa przez membranę, na styku szczeliny następuje lokalna zmiana. Powoduje to, że minerały takie jak Węglan wapnia or Struwit wytrącić się z wody i utworzyć na szczelinach twardą, przypominającą skałę skorupę.
• Wynik: W przeciwieństwie do biozanieczyszczenia, które jest miękkie, kamień jest sztywny. Zapobiega rozciąganiu membrany, co prowadzi do ogromnego wzrostu DWP i często powoduje rozdarcie gumy pod ciśnieniem.

3. Starzenie się materiału i utrata plastyfikatora

Nawet w czystej wodzie DWP ostatecznie wzrośnie ze względu na skład chemiczny samej membrany.

• Wymywanie chemiczne: Membrany EPDM zawierają „plastyfikatory” (oleje), które zapewniają rozciągliwość gumy. Z biegiem czasu oleje te przedostają się do ścieków.
• Pełzanie i hartowanie: Gdy oleje znikają, guma staje się krucha i sztywna. Nazywa się to wzrostem Twardość Shore’a A . Sztywniejsza membrana wymaga większego „ciśnienia otwarcia”, co objawia się trwałym, nieodwracalnym wzrostem DWP.

V. Pomiar i monitorowanie DWP w czasie rzeczywistym

Nie możesz zarządzać tym, czego nie mierzysz. Przez wiele lat DWP był ignorowany, aż do momentu, gdy dmuchawy zaczęły ulegać awariom. Obecnie inteligentne zakłady stosują proaktywne podejście do monitorowania.

Metoda obliczeniowa

Ponieważ nie można łatwo umieścić czujnika ciśnienia w zanurzonym dyfuzorze, używamy Obliczenia „od góry”. :

1. Przeczytaj miernik: Zmierzyć ciśnienie na rurze odprowadzającej powietrze ( P _łącznie ).
2. Oblicz głowicę statyczną: ... (1 stopa wody = 0,433 psi lub 2,98 kPa).
3. Odejmij: DWP = P _łącznie - P _statyczny - P _{tarcie_rury}

Test krokowy przepływu powietrza

Najdokładniejszym sposobem „zdiagnozowania” dyfuzorów jest test krokowy.

• Zwiększaj przepływ powietrza stopniowo (np. 1CFM 2CFM 3CFM na dysk).
• Zapisz DWP na każdym etapie.
• Zdrowy system: Krzywa powinna mieć łagodne nachylenie.
• Zanieczyszczony system: Krzywa będzie znacznie bardziej stroma, co pokaże, że dyfuzory „dławią się”, gdy próbujesz wtłoczyć więcej powietrza.

VI. Strategie zarządzania DWP

Gdy DWP zacznie rosnąć, operatorzy mają do dyspozycji kilka narzędzi umożliwiających „zresetowanie” ciśnienia, zanim spowoduje ono uszkodzenie sprzętu lub przekroczenie budżetu. Metody te obejmują zarówno proste zmiany operacyjne, jak i interwencje chemiczne.

1. „Uderzanie” lub zginanie pod ciśnieniem

Jest to pierwsza linia obrony przed zanieczyszczeniami biologicznymi.

• Proces: Natężenie przepływu powietrza zwiększa się na krótko do maksymalnego dopuszczalnego limitu („przepływu impulsowego”) na 15–30 minut.
• Wynik: Membrana rozciąga się poza swoją normalną średnicę roboczą. Ta mechaniczna ekspansja „pęka” kruchy bioszlam lub cienką skorupę mineralną, umożliwiając powietrzu zdmuchnięcie zanieczyszczeń z powierzchni.
• Częstotliwość: Wiele zakładów automatyzuje tę czynność raz w tygodniu lub nawet raz dziennie, aby zapobiec pojawieniu się DWP.

2. Czyszczenie kwasem na miejscu (ciecz lub gaz)

Jeśli przyczyną jest kamień mineralny (wapń lub żelazo), „uderzenie” nie wystarczy. Musisz rozpuścić skorupę.

• Wtrysk cieczy: Łagodny kwas (np. kwas octowy, cytrynowy lub mrówkowy) wtryskiwany jest bezpośrednio do przewodów kolektora powietrza. Powietrze przenosi kwas do dyfuzorów, gdzie osadza się w porach i rozpuszcza kamień.
• Wtrysk gazu (kwas mrówkowy): Niektóre systemy wysokiej klasy wykorzystują pary bezwodnego kwasu mrówkowego. Jest to bardzo skuteczne w penetrowaniu maleńkich szczelin, ale wymaga specjalistycznego sprzętu zabezpieczającego.
• Korzyści: Można to zrobić bez opróżniania zbiornika, oszczędzając tysiące pracy i przestojów.

3. Ręczne mycie ciśnieniowe

Jeśli zbiornik jest opróżniany w celu innych prac konserwacyjnych, złotym standardem jest czyszczenie ręczne.

• Uwaga: Nigdy nie używaj dyszy wysokociśnieniowej zbyt blisko membrany (trzymaj ją w odległości co najmniej 12 cali). Zbyt duży nacisk może spowodować przecięcie EPDM lub piasku napędowego w szczeliny, trwale zwiększając DWP.

VII. Dodatek matematyczny: Zależność energia-ciśnienie

Aby uzasadnić koszt czyszczenia lub wymiany dyfuzorów, inżynierowie muszą tłumaczyć DWP (cale wody) w Pieniądze (kilowaty) .

Obliczanie mocy

Moc wymagana przez dmuchawę jest wprost proporcjonalna do całkowitego ciśnienia tłoczenia. Uproszczony wzór na zmianę mocy (P) w zależności od zmiany ciśnienia ( ∆p ) jest:

Scenariusz:

• W instalacji panuje całkowite ciśnienie w układzie wynoszące 10 psi .
• Z powodu zanieczyszczenia DWP wzrasta o 1 psi (około 27 cali wody).
• Ten wzrost o 1 psi oznacza a 10% wzrost zużycia energii dla tej samej objętości powietrza.

Jeśli fabryka wydaje 200 000 dolarów rocznie na energię elektryczną napowietrzającą, to „pełzanie” o wartości 1 psi będzie ją kosztować 20 000 dolarów rocznie w zmarnowanej mocy.

Autor: Michael Knudson Stenstrom – ResearchGate

https://www.researchgate.net/figure/Standard-Aeration-Efficiency-In-Clean-SAE-and-Process-aFSAE-Water-for-FinePore-and_fig3_304071740

Wniosek: ścieżka proaktywna

Najbardziej wydajne oczyszczalnie ścieków na świecie nie czekają na zadziałanie dmuchawy lub pęknięcie membrany. Monitorują DWP jako „wskaźnik stanu zdrowia na żywo”. Śledząc linię trendu DWP, operatorzy mogą zaplanować czyszczenie dokładnie wtedy, gdy oszczędności energii pokryją koszty robocizny, zapewniając pracę zakładu przy najniższym możliwym śladzie węglowym.
