W erze zdefiniowanej przez zwiększenie niedoboru wody, eskalacyjne wymagania ludności i bardziej rygorystyczne przepisy środowiskowe, poszukiwanie zaawansowanych rozwiązań oczyszczania ścieków nigdy nie było bardziej krytyczne. Tradycyjne metody, choć w pewnym stopniu skuteczne, często starają się zaspokoić współczesne wymagania wysokiej jakości ścieków i wydajnego zarządzania zasobami. Ta pilna potrzeba utorowała drogę innowacyjnym technologii, wśród których Bioreaktor membrany (MBR) wyróżnia się jako rozwiązanie transformacyjne.
U podstaw systemu bioreaktora błony (MBR) reprezentuje wyrafinowane połączenie dwóch ustalonych procesów: Leczenie biologiczne I Filtracja błony .
Definicja i podstawowe zasady: W MBR przepuszczalna membrana jest zintegrowana bezpośrednio z reaktorem biologicznym lub bezpośrednio (zazwyczaj system osadu aktywowanego). Składnik biologiczny jest odpowiedzialny za rozkładanie zanieczyszczeń organicznych i składników odżywczych w ściekach, podobnie jak konwencjonalny proces osadu aktywowanego. Jednak zamiast polegać na osiedleniu się grawitacji (sedymentacji) w celu oddzielenia oczyszczonej wody od biomasy, MBR stosuje barierę fizyczną - membranę - do przeprowadzenia tego kluczowego separacji. Ta błona działa jako absolutna bariera dla zawieszonych ciał stałych, bakterii, a nawet niektórych wirusów, zapewniając niezwykle wyraźne i wysokiej jakości permeat.
Jak MBR łączą filtrację błony i leczenie biologiczne: Synergia między tymi dwiema technologiami daje MBR wyraźne zalety. Proces biologiczny tworzy stężenie stałych stałych mieszanych (MLSS) znacznie wyższe niż w konwencjonalnych systemach, co prowadzi do bardziej zwartej i wydajnej jednostki degradacji biologicznej. Membrana następnie skutecznie zachowuje to wysokie stężenie biomasy w reaktorze, eliminując potrzebę wtórnego klarownika i często trzeciorzędowego etapu filtracji. To bezpośrednie separacja powoduje najwyższą jakość ścieków, umożliwiając bezpośrednie rozładowanie lub dalsze polerowanie dla różnych zastosowań ponownego użycia.
Podróż technologii MBR od powstającej koncepcji do powszechnie przyjętego rozwiązania odzwierciedla dziesięciolecia innowacji zarówno w zakresie nauki materialnej, jak i inżynierii procesowej.
Wczesne rozwój technologii membranowej: Korzenie technologii MBR można prześledzić do połowy XX wieku, z wstępnymi badaniami membran syntetycznych w różnych procesach separacji. Wczesne zastosowania błon w obróbce wody, przede wszystkim do mikrofiltracji i ultrafiltracji, położyły podwaliny pod ich integrację z układami biologicznymi. Jednak początkowe wyzwania, zwłaszcza zanieczyszczenie błony i wysokie koszty, ograniczyły ich powszechne przyjęcie.
Kluczowe kamienie milowe w rozwoju MBR: Pod koniec lat 60. XX wieku pojawiły się pierwsze koncepcyjne projekty MBRS. Znaczący przełom nastąpił w latach 80. XX wieku wraz z rozwojem solidnych, o wysokiej zawartości i bardziej opłacalnych błon polimerowych, szczególnie pustych konfiguracji światłowodu i płaskiego arkusza. Przejście z modułów membranowych zewnętrznych (sidestream) do bardziej energooszczędnych i kompaktowych konfiguracji zanurzonych w latach 90. oznaczało kolejny kluczowy moment, znacznie poprawiając żywotność ekonomiczną i prostotę operacyjną systemów MBR. Ciągłe postępy w materiałach membranowych, projektach modułów i strategii operacyjnych konsekwentnie przekraczały granice wydajności MBR.
Obecne trendy i przyszłe perspektywy: Dzisiaj MBR Technology jest dojrzałym i sprawdzonym rozwiązaniem dla różnorodnych wyzwań oczyszczania ścieków na całym świecie. Obecne trendy koncentrują się na zwiększaniu odporności na zanieczyszczenie membrany poprzez nowe materiały i modyfikacje powierzchni, poprawę efektywności energetycznej (zwłaszcza napowietrzania) oraz zintegrowaniu MBR z innymi zaawansowanymi procesami oczyszczania dla jeszcze wyższej jakości wody i odzyskiwania zasobów. Przyszłość MBRS jest gotowa do dalszego rozwoju, odgrywając coraz ważniejszą rolę w zrównoważonym zarządzaniu wodą, ponownym użyciu wody i tworzeniu sprężystych miejskich cykli wody.
Skuteczność i charakterystyka operacyjna systemu MBR ma głęboki wpływ rodzaj zastosowanej membrany. Membrany są przede wszystkim podzielone według składu materiału i fizycznej konfiguracji w bioreaktorze.

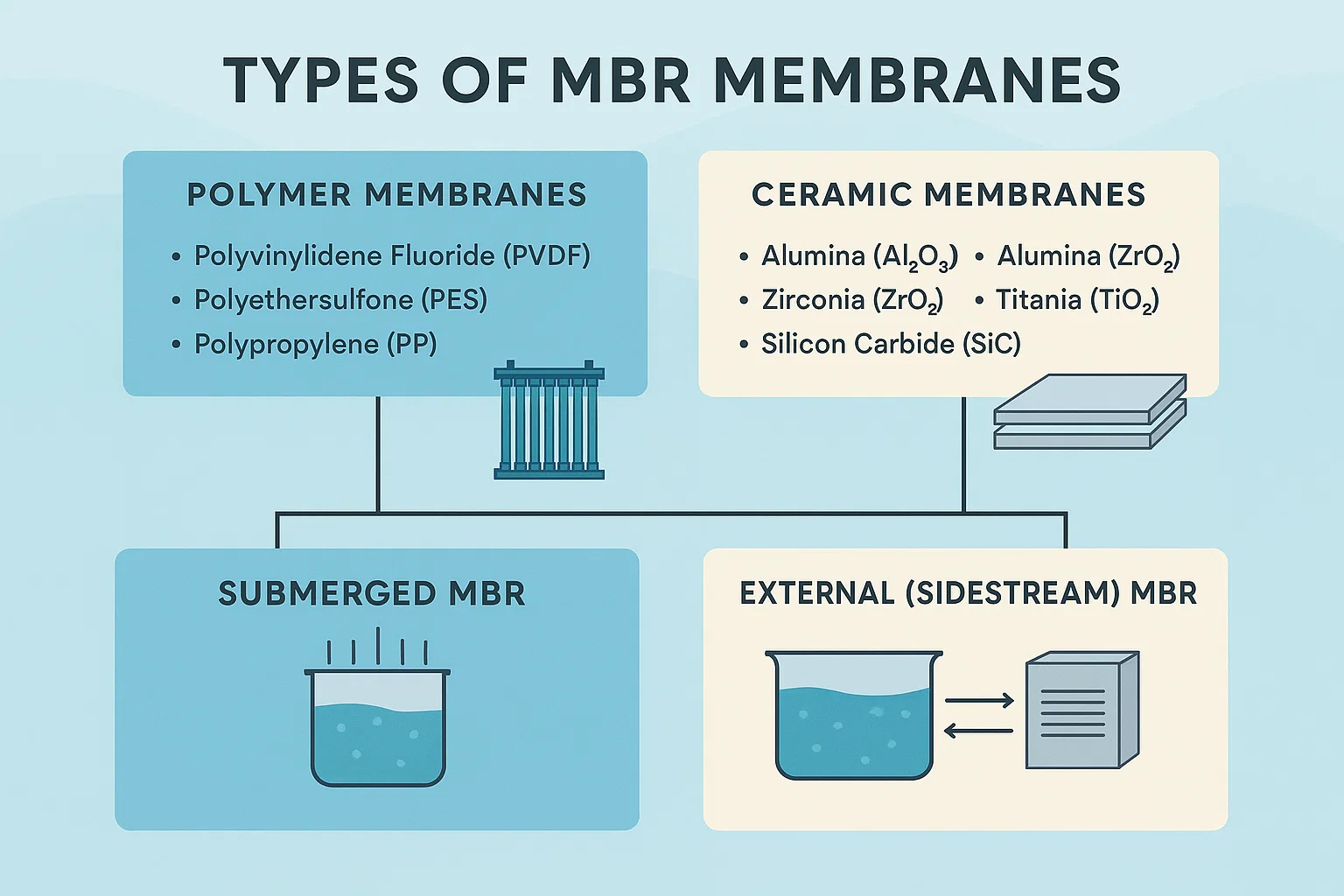

Membrany polimerowe dominują na rynku MBR ze względu na ich wszechstronność, opłacalność i ustalone procesy produkcyjne.
Najczęstsze materiały (np. PES, PVDF):
Fluorek poliwinylidenowy (PVDF): Jest to jeden z najczęściej używanych materiałów na membrany MBR. Membrany PVDF są znane z doskonałej odporności chemicznej, szczególnie dla silnych utleniaczy (takich jak chlor, często stosowany do czyszczenia) i kwasów/zasad, co czyni je bardzo wytrzymałe w różnych warunkach ścieków. Wykazują również dobrą wytrzymałość mechaniczną i stabilność termiczną.
Polieethersulfon (PES) / Polisulfon (PSU): Te polimery są również powszechnymi wyborami, cenionymi ze względu na ich dobre właściwości mechaniczne, wysokie szybkość strumienia i stosunkowo szeroką tolerancję pH. Membrany PES są często stosowane w zastosowaniach, w których wysoka wydajność i dobra odporność na zanieczyszczenie są krytyczne, chociaż mogą mieć nieco mniejszą odporność chemiczną na silne utleniacze w porównaniu z PVDF.
Polipropylen (PP) i polietylen (PE): Materiały te są mniej powszechne na pierwotnym rynku MBR, ale są wykorzystywane do niektórych zastosowań, oferując dobrą odporność chemiczną i wytrzymałość mechaniczną, szczególnie w zakresach mikrofiltracji.
Zalety i wady:
Zalety:
Opłacalny: Zasadniczo niższe koszty produkcji w porównaniu do błon ceramicznych.
Elastyczność w projektowaniu: Można łatwo wyprodukować w różnych geometriach (puste włókno, płaski arkusz) i moduły.
Dobra odporność chemiczna: Wiele błon polimerowych zostało zaprojektowanych w celu wytrzymania zwykłych chemikaliów czyszczących stosowanych w oczyszczaniu ścieków.
Ustanowiona produkcja: Dojrzałe technologie produkcyjne zapewniają stałą jakość i dostępność.
Wady:
Zrbotanie podatności: Podczas dokonania postępów błony polimerowe są nadal podatne na organiczne i biologiczne zanieczyszczenie, wymagające regularnego czyszczenia.
Ograniczenia temperatury: Zazwyczaj działają w niższych temperaturach w porównaniu z membranami ceramicznymi, ograniczając ich zastosowanie w strumieniach przemysłowych o wysokiej temperaturze.
Kruchość mechaniczna: Może być podatne na uszkodzenia fizyczne, jeśli nie są odpowiednio obsługiwane i obsługiwane, chociaż nowoczesne projekty są solidne.
Membrany ceramiczne stanowią solidną alternatywę dla ich polimerowych odpowiedników, szczególnie odpowiednich do trudnych strumieni ścieków.
Skład materiału i właściwości: Membrany ceramiczne są zwykle wytwarzane z materiałów nieorganicznych, takich jak tlen glinu (AL2O3), cyrkonia (ZRO2), Titania (TiO2) lub węgliku krzemu (SIC). Materiały te są spiekane w wysokich temperaturach, tworząc porowatą strukturę. Ich kluczowe właściwości obejmują wyjątkową twardość, bezwładność chemiczną i stabilność termiczną.
Zalety w określonych zastosowaniach (np. Wysokie temperatury, agresywne chemikalia):
Ekstremalna odporność chemiczna: Bardzo odporny na silne kwasy, podstawy i agresywne utleniacze, czyniąc je idealnymi dla wysoce żrących ścieków przemysłowych.
Wysoka stabilność termiczna: Może skutecznie działać w znacznie wyższych temperaturach niż błony polimerowe (często ponad 100 ° C), odpowiednie do gorących ścieków przemysłowych.
Najwyższa siła mechaniczna: Niezwykle trwałe i odporne na ścieranie, mniej podatne na uszkodzenia fizyczne.
Dłuższa żywotność: Ze względu na ich solidną naturę błony ceramiczne często oferują dłuższą żywotność operacyjną.
Odporność na zanieczyszczenie (względny): Chociaż nie są odporne na zanieczyszczenie, ich hydrofilowy charakter i zdolność do wytrzymania ostrego czyszczenia chemicznego mogą sprawić, że są bardziej odporne w niektórych środowiskach o wysokiej sile.
Wady:
Wyższy koszt kapitału: Znacznie droższe w produkcji niż błony polimerowe, co prowadzi do wyższych inwestycji początkowych.
Krucha natura: Choć są silne, są również kruche i mogą pękać pod uderzeniem lub szybki szok termiczny.
Ograniczone geometrie: Dostępne przede wszystkim w konfiguracjach rurowych lub wielokanałowych, co może prowadzić do większych śladów w porównaniu do kompaktowych modułów polimerowych.
Oprócz materiału fizyczny układ membran w systemie MBR dyktuje jego tryb operacyjny i przydatność do różnych zastosowań.

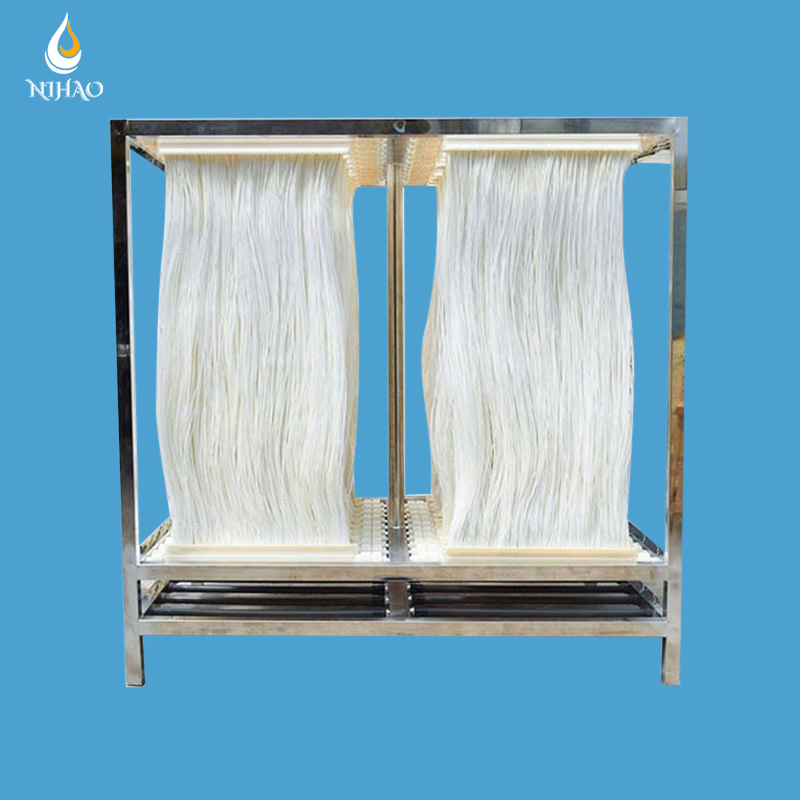

Opis konfiguracji: W zanurzonym systemie MBR moduły membranowe (zwykle puste włókno lub płaski arkusz) są zanurzone bezpośrednio w mieszanym alkoholu zbiornika osadu aktywowanego. Permeat jest rysowany przez membrany poprzez zastosowanie niewielkiej próżni (ssania) ze strony permeatu. Powietrze jest zazwyczaj wyryte od modułów membranowych, aby zapewnić szorowanie i zmniejszyć zanieczyszczenie.
Zalety i wady:
Zalety:
Niższe zużycie energii (pompowanie): Działa pod niskim ciśnieniem transbłonowym (TMP), wymagając mniej energii do ssania permeatu w porównaniu z systemami zewnętrznymi.
Mniejszy ślad: Integracja membran w zbiorniku biologicznym oszczędza przestrzeń poprzez eliminowanie potrzeby oddzielnych klarowców i stacji pomp między jednostkami biologicznymi i membranowymi.
Łatwość obsługi i konserwacja: Stosunkowo prosty w obsłudze i często można wykonywać konserwację (np. Czyszczenie) in situ .
Skuteczna kontrola zanieczyszczenia: Ciągłe napowietrzanie zapewnia skuteczne szorowanie powierzchni membrany, pomagając złagodzić zanieczyszczenie.
Wady:
Niższy strumień: Zasadniczo działa przy niższych średnich prędkościach strumienia, aby zminimalizować zanieczyszczenie w porównaniu do systemów zewnętrznych.
Wymaga dużej objętości zbiornika: Moduły membranowe zajmują przestrzeń w bioreaktorze, wymagając większej ogólnej objętości zbiornika dla danej pojemności w porównaniu z konwencjonalnym osadem aktywowanym.
Podatność na szkody: Membrany są narażone bezpośrednio na mieszany alkohol, zwiększając ryzyko uszkodzenia dużych zanieczyszczeń, jeśli wstępne leczenie jest niewystarczające.
Wnioski, w których preferowane są zanurzone MBR: Zanurzone MBR są najczęstszą konfiguracją miejskiej oczyszczania ścieków, niewielkich do średnich obiektów przemysłowych i zastosowań, w których przestrzeń jest premium, a efektywność energetyczna jest kluczowym czynnikiem. Są one szczególnie odpowiednie do wysokiej jakości projektów produkcji ścieków i ponownego wykorzystania wody.
Opis konfiguracji: W systemie zewnętrznym lub systemu MBR moduły błony znajdują się poza głównym reaktorem biologicznym. Mieszany alkohol jest stale pompowany z bioreaktoru przez pętlę wysokiego ciśnienia do modułów membranowych, gdzie permeat jest oddzielony. Skoncentrowany mieszany alkohol jest następnie powracany do bioreaktoru.
Zalety i wady:
Zalety:
Wyższy strumień: Może działać przy wyższych ciśnieniach transbłonowych, a tym samym wyższe szybkości strumienia ze względu na zdolność pompowania przy wyższych prędkościach na powierzchni membrany.
Łatwiejsza wymiana/konserwacja modułu: Membrany są bardziej dostępne do kontroli, czyszczenia na miejscu (CIP) i wymiany bez zakłócania procesu biologicznego.
Lepsza kontrola warunków pracy: Pompowanie pozwala na precyzyjną kontrolę prędkości przepływu krzyżowego, która pomaga w kontroli zanieczyszczenia.
Mniej przestrzeni w bioreaktor: Zbiornik biologiczny jest wolny od modułów membranowych, potencjalnie pozwalając na bardziej efektywne wykorzystanie objętości bioreaktorów do aktywności biologicznej.
Wady:
Wyższe zużycie energii (pompowanie): Wymaga znacznej energii do pompowania mieszanego alkoholu z dużą prędkością przez moduły membranowe.
Większy ślad: Zasadniczo wymaga większego ogólnego śladu ze względu na oddzielną lokalizację poślizgu membranowej i powiązanej infrastruktury pompowania.
Wyższy koszt kapitału: Bardziej złożone układy rur i pompowania mogą prowadzić do wyższych początkowych inwestycji.
Zwiększony potencjał zanieczyszczenia: Jeśli prędkość przepływu nie jest zoptymalizowana, zanieczyszczenie może nadal stanowić znaczący problem.
Aplikacje, w których preferowane są zewnętrzne MBR: Zewnętrzne MBR są często wybierane w przypadku dużych przemysłowych oczyszczalni ścieków, zastosowań z wysoce skoncentrowanymi lub trudnymi do leczenia ścieków lub w przypadku, gdy konieczne są specyficzne geometrie modułu (takie jak rurowe błony ceramiczne). Są one również preferowane, gdy przewidowane są solidne procedury czyszczenia wymagające usunięcia modułów.

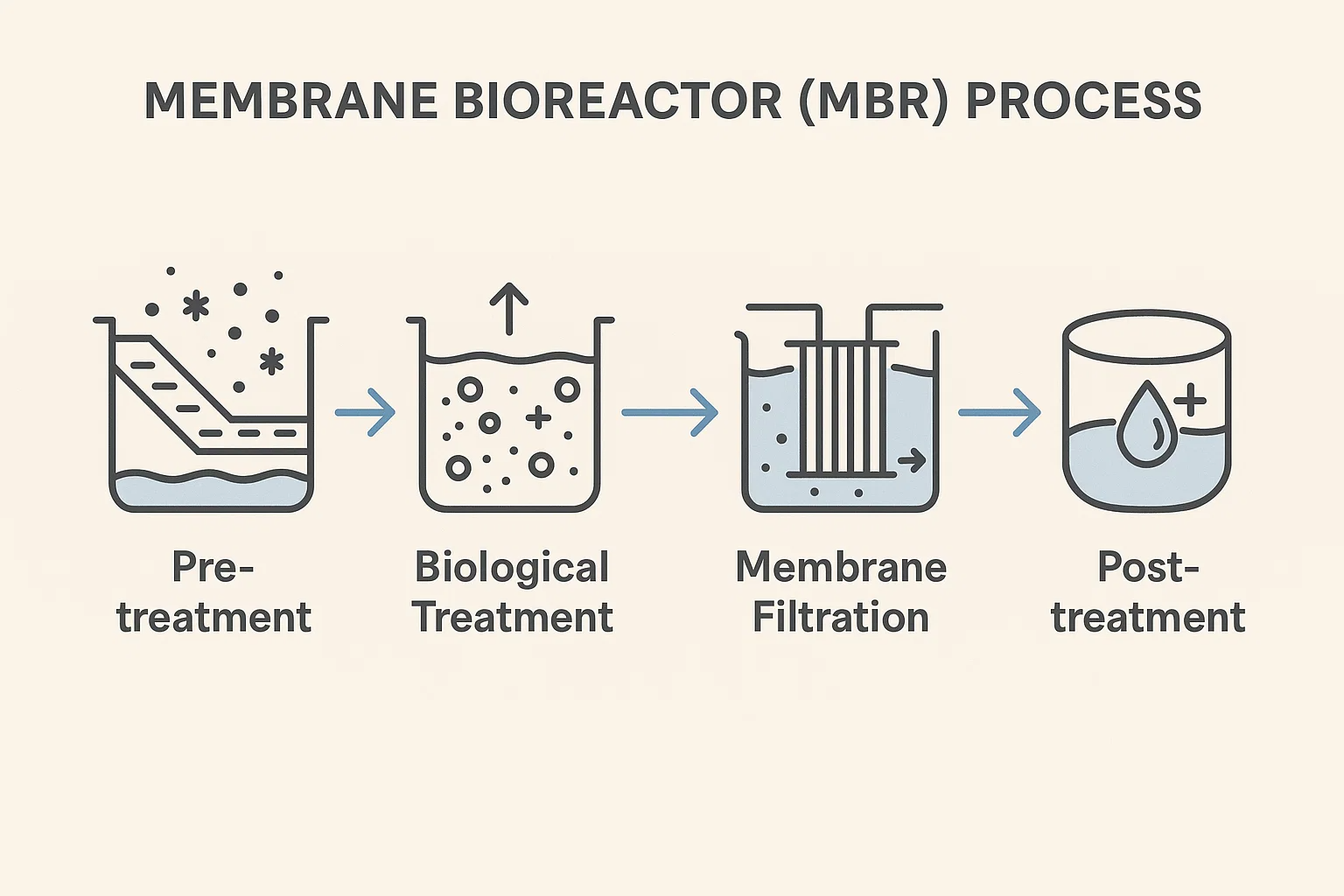

Proces MBR jest zintegrowanym systemem zaprojektowanym do skutecznego obróbki ścieków poprzez szereg etapów fizycznych i biologicznych. Podczas gdy precyzyjna konfiguracja może się różnić, podstawowe etapy pozostają spójne, zapewniając solidne usunięcie zanieczyszczeń.
Skuteczne leczenie wstępne jest najważniejsze dla długoterminowego, stabilnego działania dowolnego systemu MBR. Zabezpiecza to moduły membranowe niższe przed uszkodzeniem i nadmiernym zanieczyszczeniem, które mają kluczowe znaczenie dla utrzymania wydajności systemu i długowieczności.
Badanie przesiewowe i usuwanie piasku: Pierwsza linia obrony, badanie przesiewowe obejmują przekazywanie surowych ścieków przez ekrany z stopniowo drobniejszymi otworami. Ten krok usuwa duże zanieczyszczenia, takie jak szmaty, tworzywa sztuczne i inne odpady stałe, które mogłyby zatykać pompy lub fizycznie uszkodzić błony. Po badaniu przesiewowym systemy usuwania piasku (takie jak komory z piaskami) są wykorzystywane do osiedlania się cięższych cząstek nieorganicznych, takich jak piasek, żwir i muł, które mogą powodować zużycie ścierne na sprzęcie i gromadzić się w zbiornikach. W przypadku MBR drobne badania (zwykle 1-3 mm, czasem nawet drobniejsze) są niezbędne do ochrony delikatnych membran.
Wyrównanie: Wpływ ścieków może znacznie wahać się prędkości przepływu, stężenia i temperatury w ciągu dnia. Zbiornik wyrównania służy jako bufor, wygładzając te zmiany. Zapewniając stosunkowo spójny przepływ i jakość do dalszego obróbki biologicznej, wyrównanie pomaga zapobiegać wstrząsowi dla społeczności drobnoustrojów i minimalizuje nagłe zmiany warunków pracy membranowej, poprawiając w ten sposób ogólną stabilność i wydajność systemu.
Jest to serce systemu MBR, w którym mikroorganizmy aktywnie rozkładają zanieczyszczenia.
Proces osadu aktywowanego w MBR: W przeciwieństwie do konwencjonalnych systemów osadów aktywowanych, które opierają się na grawitacji do separacji stałej ciecz, MBR bezpośrednio integruje błony z reaktorem biologicznym lub po nim. Pozwala to na znacznie wyższe stężenia mieszanego likwidu zawieszonego ciał stałych (MLSS) w bioreaktorze, często w zakresie od 8 000 do 18 000 mg/l, w porównaniu do 2000-4 000 mg/l w konwencjonalnych systemach. To wyższe stężenie biomasy oznacza:
Ulepszona biodegradacja: Więcej mikroorganizmów jest obecnych w celu spożywania materii organicznej (BOD/COD), co prowadzi do szybszego i wydajniejszego usuwania zanieczyszczeń.
Zmniejszony ślad: Zwiększona wydajność leczenia pozwala na mniejsze objętości reaktora w celu osiągnięcia takiej samej zdolności leczenia.
Dłuższy czas zatrzymywania osadu (SRT): Membrany zachowują biomasę, umożliwiając znacznie dłuższy SRT niż hydrauliczny czas retencji (HRT). Dłuższy SRT promuje wzrost wolniejszych, wyspecjalizowanych mikroorganizmów zdolnych do degradacji złożonych zanieczyszczeń i poprawia charakterystykę osadania osadu (nawet jeśli osiedlenie się nie jest bezpośrednio używane do separacji).
Zmniejszona produkcja szlamu: Działanie w dłuższych SRT generalnie prowadzi do niższej produkcji osadów netto, zmniejszając koszty usuwania.
Usuwanie składników odżywczych (azot i fosfor): MBR są wysoce skuteczne w usuwaniu składników odżywczych, często przewyższając konwencjonalne systemy ze względu na ich zdolność do utrzymywania idealnych warunków do bakterii nitryfikacyjnych i denitryfikacyjnych.
Usuwanie azotu: Osiągnięte poprzez kombinację stref aerobowych i anoksycznych (lub beztlenowych/beztlenowych). W strefach aerobowych amoniak przekształca się w azotyn, a następnie azotan (nitryfikacja). W strefach anoksycznych, przy braku tlenu i dostępnym źródle węgla, azotan przekształca się w gaz azotowy (denitryfikacja), który jest następnie uwalniany do atmosfery. Wysokie MLS i precyzyjna kontrola nad rozpuszczonym tlenem ułatwiają skuteczne nitryfikację i denitryfikację.
Usuwanie fosforu: Usuwanie fosforu biologicznego (BPR) można osiągnąć poprzez włączenie strefy beztlenowej, w której organizmy akumulujące fosfor (PAOS) wychwytują rozpuszczalny fosfor w warunkach beztlenowych, a następnie uwolnić ją w warunkach aerobowych, zajmując jeszcze większą ilość fosforu. Usuwanie fosforu chemicznego (np. Dawanie soli metalowych) można również łatwo zintegrować, często bezpośrednio do zbiornika MBR lub jako etap po leczeniu, z membranami zapewniającymi całkowite usunięcie chemicznie wytrąconego fosforu.
Jest to fizyczny etap separacji, który odróżnia MBR od konwencjonalnego leczenia biologicznego.
Przegląd procesu separacji: Biologicznie leczony mieszany alkohol jest w kontakcie z powierzchnią membrany. Siła napędowa, zazwyczaj niewielka ssanie (dla zanurzonych MBR) lub ciśnienie (dla zewnętrznych MBR), rysuje czystą wodę (permeat) przez mikroskopijne pory membrany. Zawiesione substancje stałe, bakterie, wirusy i związki organiczne o wysokiej masie cząsteczkowej są fizycznie zatrzymywane na powierzchni błony lub w porach. Ta fizyczna bariera zapewnia ścieki, które są praktycznie wolne od zawieszonych ciał stałych i znacznie zmniejszone w patogenach.
Nacisk strumieniowy i transbłonowy (TMP):
Strumień: Odnosi się do objętości permeatu wytwarzanego na jednostkę powierzchni membranowej na jednostkę czasu (np. L/m²/h lub LMH). To miara wydajności membrany. Wyższy strumień oznacza więcej wody o obszarze mniejszym membranowym.
Ciśnienie przezbłonowe (TMP): Jest to różnica ciśnienia w membranie, która napędza proces filtracji. Jest to siła wymagana do przeciągania wody przez membranę.
Relacja: W miarę postępu filtracji materiał gromadzi się na powierzchni membrany i w porach, co prowadzi do zwiększonego odporności na przepływ. Aby utrzymać stały strumień, TMP musi rosnąć z czasem. I odwrotnie, jeśli TMP jest utrzymywany na stałym poziomie, strumień spadnie wraz z postępem zanieczyszczenia. Monitorowanie związku między strumieniem a TMP ma kluczowe znaczenie dla zrozumienia wydajności błony i planowania cykli czyszczenia. Regularne czyszczenie (fizyczne i/lub chemiczne) jest niezbędne do kontrolowania zanieczyszczenia i utrzymania optymalnego TMP i strumienia.
Podczas gdy ścieki MBR są wyjątkowo wysokiej jakości, niektóre zastosowania mogą wymagać dalszego polerowania.
Dezynfekcja: W przypadku zastosowań wymagających bardzo wysokiego poziomu usuwania patogenów, takich jak bezpośrednie ponowne użycie lub rozładowanie do wrażliwych wód rekreacyjnych, można zastosować dodatkową dezynfekcję. Wspólne metody dezynfekcji obejmują:
Dezynfekcja ultrafioletowa (UV): Używa światła UV do inaktywowania pozostałych mikroorganizmów poprzez uszkodzenie ich DNA. Jest skuteczny, nie pozostawia resztek i często jest faworyzowany do ponownego użycia aplikacji.
Chlorowanie/Dekhlorowanie: Polega na dodaniu związków chloru w celu zabicia patogenów, a następnie odchlorowanie w celu usunięcia resztkowego chloru przed wypisem lub ponownym użyciem.
Ozonacja: Wykorzystuje gaz ozonowy (silny utleniacz) do dezynfekcji i usuwania mikropollutantów.
Polerowanie: W przypadku wysoce wyspecjalizowanych zastosowań, takich jak przemysłowa woda w procesie lub pośrednie ponowne użycie pitna, konieczne mogą być dalsze etapy polerowania w celu usunięcia resztkowych rozpuszczonych zanieczyszczeń (np. Sole, śladowe związki organiczne). Mogą to obejmować:
Odwrotna osmoza (RO): Bardzo drobny proces membrany, który usuwa rozpuszczone sole i praktycznie wszystkie inne zanieczyszczenia, wytwarzając ultraczystą wodę. Ścieki MBR służy jako doskonałe wstępne obróbkę RO, chroniąc błony RO przed zanieczyszczeniem.
Nanofiltracja (NF): Proces błony grubszy niż RO, ale drobniejszy niż ultrafiltracja, stosowana do selektywnego usuwania jonów wielowartościowych i większych cząsteczek organicznych.
Adsorpcja węgla aktywnego: Służy do usuwania śladowych zanieczyszczeń organicznych, zapachów i kolorów.
Wymiana jonowa: Do ukierunkowanego usunięcia określonych jonów.
Zintegrowane możliwości natury i zaawansowane separacja technologii MBR oferują wiele korzyści w porównaniu z konwencjonalnymi metodami oczyszczania ścieków, co czyni go ważnym wyborem dla szerokiego zakresu zastosowań.
Jedną z najważniejszych zalet systemów MBR jest ich zdolność do konsekwentnego wytwarzania wyjątkowo wysokiej jakości ścieków.
Usunięcie zawieszonych ciał stałych i patogenów: W przeciwieństwie do konwencjonalnych systemów osadów aktywowanych, które opierają się na sedymentacji grawitacyjnej, MBR stosują fizyczną barierę błony. Ta bariera skutecznie zachowuje praktycznie wszystkie zawieszone substancje stałe (TSS), w tym bakterie, pierwotniaków, a nawet wiele wirusów. Permeat jest krystalicznie czysty i konsekwentnie ma wyjątkowo niski zmętnienie. Ten wysoki poziom filtracji zapewnia, że woda oczyszczona jest wolna od cząstek stałych, które w przeciwnym razie mogłyby doprowadzić do ponownego zanieczyszczenia lub faul niższych procesów.
Spotkanie rygorystycznych standardów rozładowania: Najwyższa jakość ścieków MBR często przewyższa wymagania standardowych zezwoleń na rozładowanie. Jest to coraz ważniejsze w regionach o ścisłych przepisach środowiskowych, umożliwiając obiekty spełnione lub przekraczające granice biochemicznego zapotrzebowania na tlen (BZT), zapotrzebowanie na tlen chemiczny (COD), całkowitą substancje stałe (TSS), azot i fosfor. Ta zdolność zapewnia zgodność środowiska i może oferować większą elastyczność operacyjną dla punktów wypisu.
Przestrzeń jest cennym towarem, szczególnie na obszarach miejskich i dla obiektów przemysłowych. Technologia MBR oferuje znaczne korzyści oszczędzające przestrzeń.
Porównanie z konwencjonalnymi oczyszczalniami ścieków: Systemy MBR mogą osiągnąć to samo, a nawet lepiej, pojemność leczenia w znacznie mniejszym obszarze fizycznym w porównaniu z konwencjonalnymi roślinami osadu aktywowanego. Wynika to przede wszystkim z dwóch czynników:
Eliminacja wtórnych wyjaśniaczy: Membrany bezpośrednio zastępują duże, wtórne osłonki wtórne stosowane do separacji stałej ciecz w roślinach konwencjonalnych.
Wyższe stężenie biomasy: MBR działają o znacznie wyższych stężeniach aktywnej biomasy (MLSS) w bioreaktorze. Oznacza to, że bardziej biologiczne obróbka występuje w mniejszej objętości zbiornika.
Korzyści o oszczędzaniu przestrzeni: Ten zmniejszony ślad jest szczególnie korzystny dla:
Obszary miejskie: Gdzie ziemia jest droga i rzadka.
Modernizacja istniejących roślin: Zezwolenie na aktualizacje pojemności w istniejącej granicy.
Urządzenia przemysłowe: W przypadku dostępnych gruntów może być ograniczona lub potrzebna do podstawowych procesów produkcyjnych.
Systemy MBR charakteryzują się zwiększoną wydajnością leczenia w kilku parametrach.
Zwiększone stężenie biomasy: Jak wspomniano, zdolność błon do zatrzymywania całej biomasy w reaktorze pozwala na stężenie MLSS kilka razy wyższe niż układy konwencjonalne. To prowadzi do:
Szybsze szybkości reakcji: Występuje więcej mikroorganizmów, aby rozbić zanieczyszczenia na jednostkę objętości.
Lepsza opór na obciążenia wstrząsu: Większa, bardziej niezawodna populacja drobnoustrojów może lepiej poradzić sobie z nagłymi zmianami w jakości lub ilości wpływowej.
Dłuższy czas zatrzymywania osadu (SRT): Membrany umożliwiają bardzo długi SRT, który pozwala na rozwój wolno rosnących bakterii nitryfikujących i wyspecjalizowanych organizmów do złożonej degradacji zanieczyszczeń, poprawiając ogólne usuwanie składników odżywczych i zmniejszając wydajność szlamu.
Zmniejszona produkcja szlamu: Ze względu na długie SRT i wydajne rozkład materii organicznej ilość nadmiaru szlamu generowanego przez MBR jest ogólnie niższa niż w przypadku konwencjonalnych procesów osadu aktywowanego. Przekłada się to bezpośrednio na obniżone koszty obsługi, odwadniania i usuwania szlamu, co może stanowić znaczny koszt operacyjny.
MBR oferują kilka zalet, które przyczyniają się do łatwiejszej i bardziej stabilnej pracy.
Zautomatyzowana operacja: Nowoczesne systemy MBR są wysoce zautomatyzowane, z zaawansowanymi systemami sterowania monitorującymi kluczowe parametry, takie jak ciśnienie transbłonowe (TMP), strumień i rozpuszczony tlen. Pozwala to na zoptymalizowane wydajność, zautomatyzowane cykle czyszczenia i możliwości monitorowania zdalnego.
Zmniejszona interwencja operatora: Wysoki poziom automatyzacji i nieodłączna stabilność procesu MBR oznacza, że operatorów wymagana jest mniej codzienna interwencja ręczna w porównaniu z roślinami konwencjonalnymi. Podczas gdy wykwalifikowani operatorzy są nadal kluczowi dla nadzoru i konserwacji, system automatycznie obsługuje wiele rutynowych regulacji, uwalniając personel do innych zadań i zmniejszając ryzyko błędu ludzkiego. Eliminacja problemów operacyjnych klarowczych (takich jak łączenie lub spożywanie) również upraszcza codzienne zarządzanie.
Niezwykła jakość ścieków wytwarzanych przez systemy MBR, w połączeniu z ich kompaktowymi projektami i korzyściami operacyjnymi, doprowadziła do ich powszechnego przyjęcia w różnych sektorach. Od komunalnego oczyszczania ścieków po wyspecjalizowane procesy przemysłowe i inicjatywy dotyczące ponownego użycia wody, MBR Technology okazuje się kamieniem węgielnym nowoczesnego zarządzania wodą.
Podstawowym i najbardziej powszechnym zastosowaniem technologii MBR jest oczyszczanie ścieków domowych.
Oczyszczanie ścieków domowych: MBR są coraz bardziej uprzywilejowane dla miejskich oczyszczalni ścieków (WWTP), szczególnie na obszarach miejskich i podmiejskich, w których dostępność gruntów jest ograniczona lub gdzie istnieją surowsze przepisy dotyczące wypisu. Skutecznie usuwają materię organiczną, zawieszone stałe i patogeny ze ścieków gospodarstw domowych i komercyjnych, konsekwentnie wytwarzając ścieki, które są znacznie czystsze niż z konwencjonalnych procesów osadu aktywowanego. Prowadzi to do zmniejszenia wpływu na środowisko na wód odbierający.
Spełnianie wymagań ponownego wykorzystania wody miejskiej: Wraz z rosnącymi populacjami i rosnącym stresem wodnym miasta na całym świecie szukają ścieków jako cennego zasobu, a nie produktu odpadowego. Ścieki MBR, o wysokiej jakości (niska zmętnienie, praktycznie brak zawieszonych ciał stałych i wysokie usuwanie patogenów), idealnie nadają się jako pasza do dalszych zaawansowanych procesów uzdatniania zastosowań ponownego wykorzystania wody. Obejmuje to między innymi nawadnianie parków publicznych, pól golfowych i gruntów rolnych, a także do ładowania wody i warstwy wodonośnej.
Ścieki przemysłowe często charakteryzują się wysokimi stężeniami określonych zanieczyszczeń, wahaniami i trudnymi składami chemicznymi. MBR oferują solidne i elastyczne rozwiązanie dla tych złożonych strumieni.
Zastosowania w branży żywności i napojów, farmaceutyków, tekstyliów i chemicznych:
Jedzenie i napój: Ścieki z żywności i przetwarzania napojów często zawierają wysokie obciążenia organiczne, tłuszcze, oleje i smar (mgła). MBR skutecznie obsługuje te obciążenia, umożliwiając zgodność z limitami zrzutu, a nawet produkcją wody odpowiednią do ponownego użycia wewnętrznego (np. Walkdown, zasilacz kotła).
Pharmaceuticals: Ścieki farmaceutyczne mogą zawierać złożone, a czasem hamujące związki organiczne, a także aktywne składniki farmaceutyczne (API). MBR, z długim czasem zatrzymywania szlamu i stabilną biomasą, skutecznie degradują te związki i wytwarzając wysokiej jakości ścieki, minimalizując silne uwalnianie środowiska silnych chemikaliów.
Tekstylia: Ścieki tekstylne są często wysoce kolorowe i zawierają różne barwniki i chemikalia. MBR mogą skutecznie usuwać kolorowe i organiczne zanieczyszczenia, pomagając zgodnie z zgodnością i potencjalnie ułatwiając ponowne wykorzystanie wody w procesie farbowania lub do innych zastosowań nie do zrobienia.
Przemysł chemiczny: Rośliny chemiczne wytwarzają różnorodne i często niebezpieczne strumienie ścieków. Solidny charakter MBR, szczególnie przy użyciu chemicznie odpornych na błony polimerowe lub ceramiczne, pozwala na leczenie trudnych ścieków, często zmniejszając potrzebę kosztownego usuwania poza miejscem.
Specyficzne usuwanie zanieczyszczeń: Oprócz ogólnego usuwania organicznych i zawieszonych stałych, MBR są biegły w ukierunkowaniu na określone zanieczyszczenia. Ich zdolność do utrzymania zróżnicowanej i wysoce skoncentrowanej populacji drobnoustrojów umożliwia degradację opornych związków organicznych i skuteczną nitryfikację/denitryfikację do usuwania azotu, co jest kluczowe dla wielu ścieków przemysłowych. W połączeniu z innymi procesami (np. Sproszkowany węgiel aktywny) MBR mogą nawet rozwiązać pojawiające się zanieczyszczenia, takie jak mikropollutanty.
Podczas gdy MBR traktuje przede wszystkim ścieki, ich jakość ścieków czyni je doskonałym krokiem wstępnym dla systemów mających na celu wytwarzanie wody pitnej, szczególnie z upośledzonych źródeł wody lub zaawansowanych schematów oczyszczania wody.
MBR jako leczenie wstępne do odwrotnej osmozy: Gdy ostatecznym celem jest wytwarzanie wody o jakości pitnej (lub nawet wyższej, w przypadku ultraurowych zastosowań przemysłowych), odwrócona osmoza (RO) jest często technologią z wyboru do usuwania rozpuszczonych soli i śledzenia zanieczyszczeń. Jednak błony RO są wysoce podatne na zanieczyszczenie przez zawieszone substancje stałe, materię organiczną i mikroorganizmy. Ścieki MBR, praktycznie wolne od tych faulantów, służy jako idealny kanał dla systemów RO. Ta kombinacja MBR-RO znacznie przedłuża żywotność błon RO, zmniejsza ich częstotliwość czyszczenia i obniża ogólne koszty operacyjne, dzięki czemu zaawansowane oczyszczenie wody są bardziej opłacalne ekonomicznie.
Produkowanie wysokiej jakości wody pitnej: W pośrednich programach ponownego użycia (IPR) lub bezpośredniego użycia (DPR), systemy MBR-RO, często, a następnie zaawansowane procesy utleniania (AOP), są na czele produkcji wody, która spełnia lub przekracza rygorystyczne standardy wody pitnej. Umożliwia to społecznościom rozszerzenie materiałów do wody pitnej za pomocą oczyszczonych ścieków, co znacząco przyczynia się do bezpieczeństwa wody.
Zdolność MBR do wytwarzania wysokiej jakości, dezynfekowanych ścieków bezpośrednio pozycjonuje je jako kluczową technologię do ponownego wykorzystania wody i recyklingu, zmniejszając poleganie na źródłach słodkiej wody.
Nawadnianie: Ścieki MBR są szeroko stosowane do nieograniczonego nawadniania upraw rolnych, pól golfowych, krajobrazów publicznych i obszarów mieszkalnych. Jego niskie zawieszone substancje stałe i liczba patogenów minimalizują ryzyko zdrowotne i zapobiegają zatkaniu systemów nawadniających.
Chłodzenie przemysłowe: Wiele branż wymaga dużych ilości wody do chłodzenia wież i chłodzenia procesowego. Woda traktowana MBR może znacznie zrównoważyć zapotrzebowanie na świeżą wodę do makijażu, zmniejszając koszty operacyjne i wpływ na środowisko. Niski potencjał zanieczyszczenia ścieków MBR jest szczególnie korzystny dla urządzeń wymiany ciepła.
Pośrednie ponowne użycie produktów pitnych: Obejmuje to wprowadzenie wysoce oczyszczonych ścieków do buforu środowiskowego, takiego jak warstwa wodonośna gruntowa lub zbiornik wód powierzchniowych, zanim zostanie wyekstrahowany i dodatkowy przez zakład wody pitnej. Systemy MBR są kluczowym elementem w podejściu do wielu barierów dla takich schematów, zapewniając jakość wody wchodzącą do buforu środowiskowego. Wysokiej jakości permeat MBR minimalizuje ryzyko dla środowiska i przyszłych dostaw wody pitnej.
Chociaż technologia MBR oferuje znaczne korzyści, nie jest pozbawiona wyzwań. Zrozumienie tych ograniczeń ma kluczowe znaczenie dla pomyślnego projektowania, działania i utrzymania systemów MBR.
Zadranienia błony pozostaje najważniejszym wyzwaniem operacyjnym w systemach MBR. Odnosi się do akumulacji różnych materiałów na powierzchni membrany lub w porach, co prowadzi do zmniejszenia strumienia permeatu i wzrostu ciśnienia przezbłonowego (TMP).
Rodzaje zanieczyszczenia (organiczne, nieorganiczne, biologiczne):
Organiczne zanieczyszczenie: Spowodowane osadzaniem i adsorpcją rozpuszczalnych związków organicznych (takich jak białka, polisacharydy, substancje humowe i tłuszcze, oleje i smar - mgła) z ścieków na powierzchnię błony i do jego pory. Te lepkie substancje tworzą „warstwę ciasta” lub pory blokowe, znacznie zwiększając opór hydrauliczny.
Zanieczyszczenie nieorganiczne (skalowanie): Występuje, gdy rozpuszczone sole nieorganiczne (np. Węglan wapnia, wodorotlenek magnezu, krzemionka i osady żelaza) przekraczają ich limity rozpuszczalności i wytrącą bezpośrednio na powierzchnię membrany. Tworzy to twarde, krystaliczne warstwy, które są trudne do usunięcia.
BIOLOGICZNE RAZDZIENIE (Biofouling): Obejmuje wzrost mikroorganizmów (bakterie, grzyby, glony) na powierzchni błony, tworząc szczupły, wytrwałe biofilm. Te biofilmy nie tylko zwiększają oporność hydrauliczną, ale mogą również wydalać pozakomórkowe substancje polimerowe (EPS), które dodatkowo zwiększają zanieczyszczenie organiczne i są wysoce odporne na usuwanie.
Niszczenie koloidalne: Wyniki z akumulacji drobnych, niestabilnych cząstek (np. Gliny, mułu, wodorotlenków metali), które osadzają się na powierzchni błony lub loża w swoich porach.
Czynniki wpływające na zanieczyszczenie: Zrbotanie jest złożonym zjawiskiem pod wpływem wielu czynników:
Charakterystyka ścieków: Wysokie stężenia zawieszonych ciał stałych, materii organicznej, składników odżywczych i specyficznych jonów nieorganicznych w wpływie mogą zaostrzyć zanieczyszczenie.
Warunki operacyjne: Wysokie prędkości strumienia, niewystarczające napowietrzanie (do szorowania w zanurzonych MBR), krótkie czasy retencji hydraulicznej (HRT) i niestabilne mieszane właściwości alkoholu (np. Fluktuacje pH, słaba filtrowalność osadu) mogą zaatakować zanieczyszczenie.
Właściwości błony: Materiał (hydrofobowość/hydrofilowość), wielkość porów, ładunek powierzchniowy i chropowatość samej membrany mogą wpływać na jego podatność na zanieczyszczenie.
Pomimo długoterminowych korzyści, kapitał początkowy i bieżące koszty operacyjne systemów MBR mogą być wyższe niż konwencjonalne metody leczenia.
Początkowe koszty inwestycji: Systemy MBR zazwyczaj obejmują wyższy początkowy nakład inwestycyjny w porównaniu z tradycyjnymi roślinami osadu aktywowanego, głównie z powodu:
Koszt modułu membrany: Same błony są znaczącym elementem kosztów kapitałowych.
Specjalistyczny sprzęt: MBR wymagają specjalistycznych pomp, dmuchaw do szorowania membran i zaawansowane systemy sterowania, co zwiększając inwestycję początkową.
Wymagania wstępne: Potrzeba drobniejszego badania, a czasem dodatkowe kroki wstępne w celu ochrony membran, może zwiększyć koszty z góry.
Należy jednak zauważyć, że zmniejszony ślad może czasem zrównoważyć koszty pozyskiwania gruntów na gęsto zaludnionych obszarach.
Koszty operacyjne (energia, chemikalia):
Zużycie energii: MBR są na ogół bardziej energochłonne niż systemy konwencjonalne, a napowietrzanie (zarówno dla aktywności biologicznej, jak i szorowania błony) jest największym konsumentem energetycznym, często stanowiąc 50-70% całkowitego zapotrzebowania na energię. Pompowanie permeatu przyczynia się również do zużycia energii.
Koszty chemiczne: Podczas gdy MBR zmniejszają produkcję szlamu, ponoszą koszty chemikaliów stosowanych w czyszczeniu błony (np. Chlor, kwasy, alkalis), a czasem dla chemicznego usuwania fosforu lub regulacji pH.
Wymiana membrany: Membrany mają skończoną żywotność (zazwyczaj 5-10 lat, w zależności od operacji), a ich okresowa wymiana stanowi znaczący powtarzający się koszt operacyjny.
Utrzymanie fizycznej integralności membran jest najważniejsze dla zapewnienia jakości ścieków.
Potencjał uszkodzenia błony: Membrany, zwłaszcza puste włókna, mogą być podatne na fizyczne uszkodzenia od:
Cząstki ścierne: Nieodpowiednie wstępne leczenie prowadzące do obecności ostrych lub ściernych cząstek w mieszanym alkoholu.
Nadmierne stres mechaniczny: Wysokie ciśnienia ssące, agresywne szorowanie powietrza lub niewłaściwe obsługa podczas instalacji lub konserwacji mogą prowadzić do pęknięcia włókien lub łzawienia arkusza.
Degradacja chemiczna: Ekspozycja na zbyt agresywne chemikalia czyszczące lub wysokie stężenia utleniaczy w długich okresach może degradować materiał błony.
Monitorowanie i konserwacja: Aby złagodzić ryzyko uszkodzenia membranowego i zapewnić konsekwentną jakość ścieków, niezbędne są rygorystyczne protokoły monitorowania i konserwacji:
Monitorowanie online: Ciągłe monitorowanie zmętnienia permeatu, ciśnienia transbłonowego (TMP) i strumienia może zapewnić natychmiastowe wskazania naruszenia integralności błony. Nagły wzrost zmętnienia permeatu jest czerwoną flagą.
Testowanie integralności: Regularne testy integralności, takie jak testy rozpadu ciśnienia (PDT) lub testy punktowe pęcherzyków, są wykryte w celu wykrycia małych wycieków lub pęknięć włókien, zanim znacząco wpłynęły na jakość ścieków. Testy te obejmują ciśnienie modułu membranowego z powietrzem i monitorowanie spadku ciśnienia, co wskazuje na wyciek.
Inspekcje wizualne: Okresowe kontrole wizualne modułów membranowych mogą pomóc zidentyfikować wszelkie widoczne oznaki uszkodzenia lub nadmierne zanieczyszczenie.
Naprawa/wymiana: Uszkodzone włókna lub moduły muszą być niezwłocznie naprawione (np. Poprzez podłączenie zepsutych włókien) lub wymienić w celu utrzymania wydajności systemu i jakości ścieków.
Skuteczne konserwacja i terminowe czyszczenie są absolutnie kluczowe dla trwałej wydajności, długowieczności i żywotności ekonomicznej membran MBR. Bez rygorystycznego schematu czyszczenia zanieczyszczenie membrany szybko sprawi, że system byłby nie dooperacyjny.
Proaktywne codzienne i cotygodniowe monitorowanie oraz proste środki fizyczne stanowią kręgosłup utrzymania MBR.
Monitorowanie TMP i strumień: Ciągłe monitorowanie ciśnienia transbłonowego (TMP) i strumienia permeatu jest najważniejszym wskaźnikiem operacyjnym dla systemów MBR.
Trend TMP: Zgodnie z normalną obsługą TMP stopniowo wzrośnie wraz ze wzrostem łagodnej, odwracalnej warstwy. Stromy lub nagłe wzrost TMP oznacza szybkie zanieczyszczenie, co wskazuje, że wymagane jest bardziej intensywne czyszczenie lub rozwiązywanie problemów.
Trend przepływu: Utrzymanie stabilnego strumienia jest kluczem. Zmniejszenie strumienia przy stałym TMP lub niezdolność do utrzymania strumienia celu, również sygnalizuje zanieczyszczenie i potrzebę działania.
Operatorzy używają tych trendów do planowania cykli czyszczenia i oceny ich skuteczności. Trendowe dane historyczne pozwalają na konserwację predykcyjną i optymalizację częstotliwości czyszczenia.
Inspekcje wizualne: Niezbędne są regularne kontrole wizualne modułów błony i bioreaktoru. Obejmuje to:
Rozkład szorowania powietrza: Zapewnienie, że dyfuzory powietrza pod membranami zapewniają jednolite i energiczne szorowanie powietrza, aby skutecznie usunąć faulanty z powierzchni membrany. Zablokowane dyfuzory mogą prowadzić do zlokalizowanego zanieczyszczenia.
Powierzchnia membrany: Poszukuję widocznej akumulacji osadu, wzrostu biologicznego lub oznak fizycznych uszkodzeń na włóknach błonowych lub arkuszach.
Bioreactor Health: Obserwowanie mieszanego alkoholu pod kątem objawów spożywania, łączenia lub niezwykłego koloru, co może wskazywać na niezdrowy proces biologiczny wpływający na wydajność błony.
Optymalizacja napowietrzania: Oprócz tylko szorowania napowietrzanie musi być zoptymalizowane zarówno pod kątem aktywności biologicznej (dostarczania tlenu dla mikroorganizmów), jak i czyszczenia błony. Właściwe natężenie przepływu powietrza i rozkładu zapobiegają tworzeniu gęstej, nieodwracalnej warstwy ciasta na powierzchni membrany, zapewniając ciągłe przemieszczanie luźno przymocowanych cząstek.
Metody czyszczenia MBR są zwykle klasyfikowane według ich intensywności i częstotliwości, od rutynowego czyszczenia fizycznego po bardziej agresywne interwencje chemiczne.
Płukanie wsteczne (lub flushing z tyłu):
Opis: Jest to najczęstsza i najmniej agresywna metoda czyszczenia. Obejmuje krótko odwrócenie przepływu permeatu przez membranę, wypychając nagromadzone faulanty z powierzchni membrany i z powrotem do mieszanego alkoholu. W przypadku zanurzonych MBR często wiąże się to z niewielkim dodatnim ciśnieniem czystej wody permeatu (lub czasami oczyszczonymi ściekami) od wewnętrznej (strony permeate) na zewnętrzną (mieszaną stronę alkoholu) membrany. Szorowanie powietrza zwykle trwa podczas płukania wstecznego, aby pomóc w zwolnieniu.
Częstotliwość i skuteczność: Często wykonuje się płukanie wsteczne, często co 10-20 minut przez 30-60 sekund. Jest wysoce skuteczny w usuwaniu luźnych, odwracalnych faulantów (takich jak membrana dynamiczna lub lekko zaadsorbowane cząstki) i utrzymywanie stosunkowo stabilnego strumienia podczas normalnej operacji. Jest to uważane za fizyczną metodę czyszczenia.
Chemicznie wzmocnione płukanie wsteczne (CEB):
Opis: CEB jest bardziej intensywną fizyczną metodą czyszczenia, w której do wody z płukania wstecznego dodaje się niskie stężenie chemikalia czyszczącego. Roztwór chemiczny jest pulsowany przez membranę lub pozwala namoczyć przez krótki okres przed zwalnianiem wstecz. Łączy to fizyczne usunięcie płukania wstecznego z chemicznym działaniem rozpuszczania lub rozproszenia faulantów.
Zastosowanie chemikaliów w celu poprawy płukania wstecznego: CEB zazwyczaj wykorzystuje utleniacze, takie jak hipochloryt sodu (NaCLO) w przypadku faulantów organicznych i biologicznych lub kwasów (np. Kwasu cytrynowego) do skalowania nieorganicznego. Stężenie chemiczne jest niższe niż w pełnym czyszczeniu chemicznym, a czas kontaktu jest krótszy.
Częstotliwość i skuteczność: CEB są wykonywane rzadziej niż standardowe płukanie wsteczne, zwykle raz na dobę do tygodnia, w zależności od stawek zanieczyszczenia. Skutecznie usuwają bardziej trwałe, ale nadal w dużej mierze odwracalne, faulants i pomagają opóźnić potrzebę pełnego czyszczenia chemicznego.
Czyszczenie chemiczne (czyszczenie na miejscu-CIP):
Opis: CIP jest bardziej agresywną i rzadszą metodą czyszczenia zaprojektowaną do przywracania przepuszczalności membranowej, gdy fizyczne i chemicznie wzmocnione płukania wsteczne nie są już wystarczające. Obejmuje izolację modułu lub banku membranowego, osuszanie mieszanego alkoholu, a następnie recyrkulację skoncentrowanych roztworów czyszczących chemicznych przez moduł przez dłuższy czas (od godzin do nocy).
Rodzaje środków czyszczących (kwasy, alkalis, utleniacze):
Czyszczycy alkaliczne (np. Hipochloryt sodu - naclo, wodorotlenek sodu - NaOH): Wysoce skuteczne w rozpuszczaniu się i rozpuszczaniu faulantów organicznych (białka, polisacharydy, substancje humowe) i filmy biologiczne. Naclo działa również jako środki dezynfekujące.
Kwaśne środki czyszczące (np. Kwas cytrynowy, kwas szczawiowy, kwas solny - HCl): Służył przede wszystkim do rozpuszczenia skalantów nieorganicznych (np. Węglan wapnia, wodorotlenku magnezu, wytrącania się żelaza).
Inne wyspecjalizowane środki czyszczące: W zależności od specyficznego składu faulant można zastosować inne chemikalia, takie jak enzymy (dla określonych związków organicznych), środków powierzchniowo czynnych lub zastrzeżonych preparatów.
Protokoły czyszczenia: CIP zazwyczaj obejmuje sekwencję kroków:
Izolacja i wyczerpanie: Moduł membrany jest zdejmowany i odprowadzany z mieszanego alkoholu.
Płukanie: Spłukane permeatem w celu usunięcia luźnych ciał stałych.
Chemiczne moczenie/recyrkulacja: Wprowadzono odpowiedni roztwór czyszczący (kwas lub alkaliczne, często sekwencyjnie) i pozwala namoczyć lub stale recyrkulować przez moduł membranowy przez określony czas trwania i temperaturę (często podwyższony w celu poprawy czyszczenia).
Płukanie: Dokładne płukanie czystą wodą ma kluczowe znaczenie po czyszczeniu chemicznym w celu usunięcia wszystkich pozostałości chemicznych.
Wróć do serwisu: Moduł jest zwracany do serwisu, często z monitorowaną fazą uruchamiania.
Częstotliwość i skuteczność: CIP są wykonywane znacznie rzadziej, zazwyczaj raz w miesiącu do kilku miesięcy, lub zgodnie z trendem TMP osiągającym próg wstępnie ustawiony. Są wysoce skuteczne w przywracaniu znacznej części pierwotnej przepuszczalności membrany, usuwania upartych, nieodwracalnych faulantów, które gromadzą się w czasie.
Czyszczenie offline (czyszczenie miejsca-gliniarz): W niektórych poważnych scenariuszach zanieczyszczenia lub okresowego głębokiego czyszczenia moduły membranowe można usunąć ze zbiornika i namoczyć lub wyczyścić w dedykowanym zbiorniku czyszczącym poza witryną. Umożliwia to bardziej agresywne chemikalia, wyższe temperatury lub dłuższe czasy moczenia i może być szczególnie skuteczne w przypadku mocno zanieczyszczonych modułów.
Podczas gdy teoretyczne zalety i mechanizmy operacyjne technologii MBR są przekonujące, jego prawdziwy wpływ najlepiej wykazać poprzez udane wdrożenia w świecie rzeczywistym. Te studia przypadków podkreślają wszechstronność i skuteczność MBR w różnych skalach i zastosowaniach, oferując cenny wgląd w ich wydajność i wyciągnięte wnioski.
Tutaj zbadamy kilka hipotetycznych przykładów reprezentujących wspólne i znaczące zastosowania MBR. Kiedy piszesz swój faktyczny artykuł, będziesz chciał znaleźć konkretne, opublikowane studia przypadków z konkretnymi danymi.
Przykład 1: Miejskie miejskie oczyszczanie ścieków w celu ponownego użycia wody
Lokalizacja/projekt: Wyobraź sobie „projekt Reclaim Aquacicity” w gęsto zaludnionym przybrzeżnym mieście (np. Gdzieś doświadczający niedoboru wody, takiego jak Barcelona, Singapur lub Część Kalifornii).
Rozprowadzony problem: Miasto stanęło w obliczu rosnącego zapotrzebowania na wodę, malejącym zasobami słodkowodnymi i rygorystycznymi limitami rozładowania dla konwencjonalnej oczyszczalni ścieków (WWTP). Istniejąca roślina zbliżała się również do swojej pojemności i zajmowała cenną ziemię miejską.
Rozwiązanie MBR: Zbudowano nowy, scentralizowany obiekt MBR, zaprojektowany do leczenia 50 000 m³/dzień (około 13,2 mgd) ścieków miejskich. System wykorzystał zanurzone membrany polimerowe (PVDF). Wysokiej jakości ścieki MBR następnie leczono dalej przez dezynfekcję UV i niewielką porcję przez odwróconą osmozę dla wody przemysłowej i pośredniego ponownego użycia pitna.
Dane dotyczące wydajności:
Jakość ścieków: Konsekwentnie osiąga TSS <1 mg/l, BZT <3 mg/L, całkowity azot <5 mg/l i praktycznie całkowite usuwanie boleli z bali. Mętność zwykle mniejsza niż 0,1 ntu.
Redukcja śladu: Zastąpił konwencjonalny system 3 razy większy, zwalniając znaczną ziemię do użytku publicznego.
Ponowne użycie wody: Umożliwiło miastu zrównoważenie 30% zapotrzebowania na wodę, które nie można znaleźć i przyczynić się do ładowania warstwy wodonośnej, zwiększając bezpieczeństwo wody.
Kluczowe wynos: Pokazuje zdolność MBR do radzenia sobie z dużymi przepływami komunalnymi, zapewniając jednocześnie wysokiej jakości ścieki odpowiednie do zaawansowanego ponownego użycia, ze znacznymi korzyściami oszczędzania przestrzeni w środowiskach miejskich.
Przykład 2: Przemysłowe oczyszczanie ścieków w zakładzie przetwarzania żywności
Lokalizacja/projekt: „Obiekt przetwarzania GreenFoods” na obszarach wiejskich z ścisłymi lokalnymi przepisami dotyczącymi wypisu (np. Farmą mleczarską lub zakładem napojów w Holandii, znanej z wysokich standardów środowiskowych).
Rozprowadzony problem: Zakład przetwarzania żywności wytwarzał ścieki o wysokiej wytrzymałości z wahającymi obciążeniami organicznymi (wysoki BZT/COD, tłuszcze, oleje i tłuszcz) i stawiało się w obliczu eskalacji opłat rozładowania i potencjalnych naruszeń zezwoleń. Było też pragnienie zmniejszenia zużycia słodkiej wody.
Rozwiązanie MBR: Zewnętrzny system MBR z ceramicznymi błonami rurowymi został zainstalowany do przetwarzania 1000 m3 (około 0,26 mgd) ścieków procesowych. Wybór membran ceramicznych był spowodowany potencjałem czyszczenia w wysokiej temperaturze i solidnymi wynikami przeciwko trudnym faulantom przemysłowym. Oczyszczoną wodę została ponownie wykorzystana do niekonaktowego chłodzenia i zmywania.
Dane dotyczące wydajności:
Usuwanie zanieczyszczeń: Osiągnięte> 98% usunięcia BZT,> 95% usunięcia dorsza i skutecznie zarządzało mgłę, spełniając wszystkie lokalne limity rozładowania.
Recykling wody: Umożliwiło recykling około 70% oczyszczonych ścieków, znacznie zmniejszając spożycie i objętość wód słodkowodnych.
Krzepkość: Wykazało odporność na obciążenia szokujące organiczne i skuteczne czyszczenie dla określonych faulantów przemysłowych.
Kluczowe wynos: Ilustruje solidne wyniki MBR w trudnych warunkach przemysłowych, szczególnie z błonami ceramicznymi, ułatwiając znaczne ponowne wykorzystanie wody i zgodność.
Przykład 3: Odległe oczyszczanie ścieków społecznościowych
Lokalizacja/projekt: „Mountain View Eco-Resort” w wrażliwej strefie ekologicznej (np. Park Narodowy lub odległe miejsce turystyczne).
Rozprowadzony problem: Ośrodek potrzebował kompaktowego, niezawodnego rozwiązania oczyszczania ścieków, które wytwarzało wyjątkowo czyste ścieki w celu ochrony nieskazitelnego lokalnego środowiska i do nawadniania na miejscu. Konwencjonalne systemy były zbyt duże i złożone, aby działać zdalnie.
Rozwiązanie MBR: Zainstalowano kompaktowy, modułowy zanurzony system MBR (200 m3/dzień, ok. 0,05 mgd). Jego zautomatyzowane elementy sterujące i minimalny ślad były idealne do odległej lokalizacji.
Dane dotyczące wydajności:
Jakość ścieków: Wytworzyło ścieki odpowiednie do bezpośredniego rozładowania do wrażliwych wód i nieograniczonego nawadniania, konsekwentnie spełniając bardzo niskie limity składników odżywczych i patogenów.
Prostota operacyjna: Zdalne monitorowanie i zautomatyzowane cykle czyszczenia minimalizowały potrzebę stałej obecności operatora na miejscu.
Ochrona środowiska: Nie zapewnił szkodliwego wpływu na lokalny ekosystem.
Kluczowe wynos: Podkreśla przydatność MBR do zdecentralizowanych zastosowań, odległych lokalizacji i wrażliwych środowisk ze względu na jego zwarty charakter, wysoką jakość ścieków i stabilność operacyjną.
Analiza wcześniejszych wdrożeń MBR zapewnia kluczowe informacje na temat przyszłych projektów, pomagając uniknąć wspólnych pułapek i optymalizację wydajności.
Powszechne pułapki i ich unikanie:
Nieodpowiednio traktowanie: Jest to najczęstsza przyczyna problemów operacyjnych MBR i uszkodzenia błony. Roztwory obejmują solidne przesiewowe badanie (1-3 mm lub mniej), skuteczne usuwanie żwiru, a czasem rozpuszczone flotację powietrza (DAF) dla wysokich obciążeń mgły.
Brak odpowiedniego projektu do kontroli zanieczyszczenia: Nie uwzględnianie określonych charakterystyk ścieków lub projektowanie niewystarczającego szorowania powietrza może prowadzić do szybkiego i nieodwracalnego zanieczyszczenia. Unikanie tego wymaga dokładnego testowania pilotażowego i doświadczonych inżynierów projektowania MBR.
Niewystarczające szkolenie operatora: MBR to wyrafinowane systemy. Operatorzy potrzebują kompleksowego szkolenia w zakresie automatycznych elementów sterujących, protokołów czyszczenia membran, testowania uczciwości i rozwiązywania problemów.
Niedoszacowanie kosztów energii: Podczas gdy kompaktowe MBR mogą być energooszczędne, głównie z powodu napowietrzania. Kluczowe jest staranne projektowanie wydajności energetycznej (np. Zoptymalizowane szorowanie powietrza, wydajne dmuchawy).
Słaba strategia czyszczenia chemicznego: Korzystanie z niewłaściwych chemikaliów, nieprawidłowe stężenia lub niewystarczające czasy moczenia mogą prowadzić do nieskutecznego czyszczenia, a nawet uszkodzenia błony. Niezbędne jest systematyczne podejście do czyszczenia chemicznego, często kierowane przez dostawców błony.
Najlepsze praktyki dla operacji MBR:
Proaktywne zarządzanie zanieczyszczeniem: Wdrażaj regularne płukanie wsteczne i CEB na podstawie trendów TMP. Nie czekaj na poważne zanieczyszczenie, aby wykonać CIP.
Spójne obróbkę wstępną: Upewnij się, że ekrany są regularnie czyszczone i utrzymywane, a systemy usuwania ziarna są zoptymalizowane.
Utrzymaj stabilną biologię: Monitoruj kluczowe parametry biologiczne (np. MLSS, rozpuszczony tlen, pH), aby zapewnić zdrową i stabilną społeczność drobnoustrojów, co jest kluczowe dla ogólnej wydajności i zmniejszenia zanieczyszczenia.
Regularne testy integralności: Rutynowo prowadzić testy rozpadu ciśnienia lub testów punktowych w celu wczesnego wykrycia błony, chroniąc jakość ścieków.
Optymalizuj napowietrzanie: Upewnij się, że szorowanie powietrza jest wystarczające i równomiernie rozłożone, aby utrzymać czyste membrany bez nadmiernego zużycia energii.
Kompleksowe rejestrowanie danych: Zbieraj i analizuj dane operacyjne (TMP, strumień, częstotliwości czyszczenia, użycie chemiczne) w celu zidentyfikowania trendów, optymalizacji procesów i przewidywania potrzeb konserwacyjnych.
Wytyczne i wsparcie producenta: Ściśle przestrzegać wytycznych operacyjnych i czyszczących producenta membranowego i wykorzystaj ich wsparcie techniczne.
86 - 571 - 88647609
+ 86-15267462807
język angielski
عربي
hiszpański
