Opanowanie stosunku F/M do rzeczywistej kontroli procesu oczyszczania ścieków

W biologicznym oczyszczaniu ścieków proces osadu czynnego jest często traktowany jako matematyczna pewność. Jednak doświadczeni inżynierowie procesu wiedzą, że zachowuje się on bardziej jak niestabilny ekosystem. Sercem zarządzania tym ekosystemem jest Stosunek żywności do mikrolubganizmów (F/M). .

Podczas gdy standardowe instrukcje operacyjne oferują sztywne flubmuły, prawdziwe opanowanie procesu wymaga zrozumienia, w jaki sposób F/M wchodzi w interakcję ze zmienną chemią organiczną, kinetyką sezonową i ograniczeniami czujnika w czasie rzeczywistym. Ten przewodnik wykracza poza podstawowe obliczenia i dostarcza praktycznych, sprawdzonych w praktyce spostrzeżeń na potrzeby optymalizacji nowoczesnych zakładów.

1. Wprowadzenie do stosunku F/M: Biologiczna równowaga kinetyczna

Współczynnik F/M określa termodynamiczną zależność pomiędzy masą biodegradowalnego substratu organicznego wchodzącego do reaktorów biologicznych a masą aktywnych bakterii heterotroficznych przeznaczonych do stabilizacji.

• „Jedzenie” (F): Szybkość masowa obciążenia organicznego. Tradycyjnie definiowany na podstawie biochemicznego zapotrzebowania na tlen (BZT), reprezentuje lotne związki węglowe dostępne dla katabolizmu drobnoustrojów.
• „Mikroorganizmy” (M): Aktywna biomasa komórkowa znajdująca się w granicach basenu napowietrzającego, odpowiedzialna zarówno za utlenianie węgla, jak i bioflokulację.

W idealnym systemie stosunek ten utrzymuje bakterie w późnej fazie wzrostu lub wczesnej fazie oddychania endogennego. Jeśli skala przechyli się zbyt daleko w którąkolwiek stronę, fizyczna struktura kłaczków osadu ulegnie degradacji, zmieniając wskaźnik objętości osadu (SVI) i ryzykując nieprzestrzeganie przepisów dotyczących całkowitej zawartości zawiesiny (TSS) i limitów składników odżywczych.

2. Matematyka dynamiczna: uwzględnienie opóźnienia i „czystości” osadu

Podręcznikowa reprezentacja matematyczna F/M jest prosta, ale jej elementy skrywają pułapki operacyjne.

Formuły czystego tekstu

Jednostki imperialne Stanów Zjednoczonych:
F/M = (Wpływ BZT, mg/L * Przepływ, MGD * 8,34) / (MLVSS, mg/L * Objętość basenu, MG * 8,34)

Jednostki metryczne:
F/M = (Wpływ BZT, mg/L * Przepływ, m3/dzień) / (MLVSS, mg/L * Objętość basenu, m3 * 1000)

Zysk informacji: przełamanie 5-dniowej pułapki opóźnienia BOD

Największą wadą klasycznej kontroli F/M jest to, że standardowy BZT5 wymaga 5-dniowego okresu inkubacji. Zarządzanie dynamiczną fabryką za pomocą 5-dniowego wskaźnika opóźnienia gwarantuje, że zawsze naprawisz kryzys z zeszłego tygodnia.

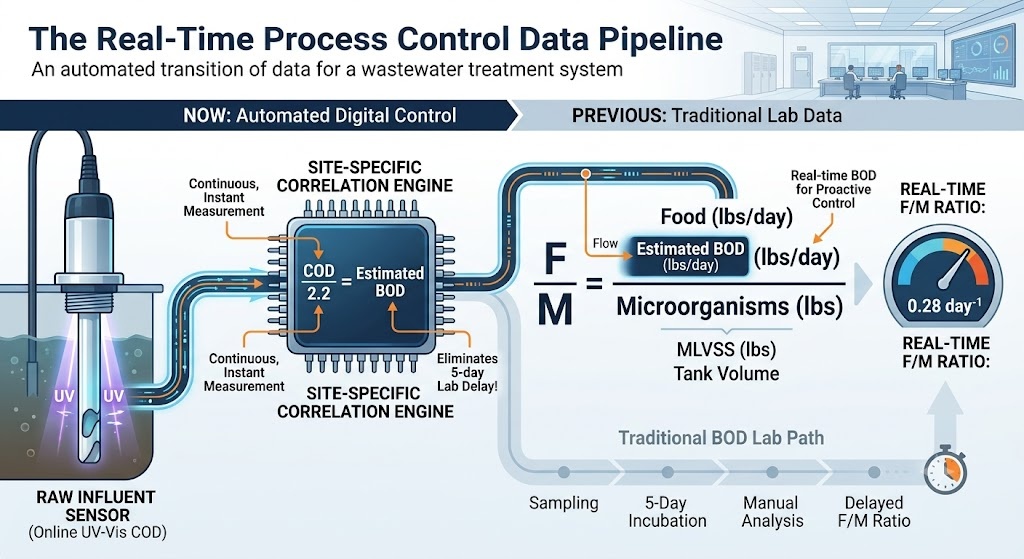

Zaawansowane urządzenia omijają to, ustanawiając dynamikę Macierz korelacji ChZT do BZT lub OWO do BZT . Surowy, krajowy dopływ komunalny zazwyczaj wykazuje stosunek ChZT:BZT wynoszący 2,0:1 do 2,5:1. Jeśli jednak Twój zakład otrzymuje frakcje przemysłowe (np. przetwórstwo żywności, produkcja chemiczna), stosunek ten może wzrosnąć do 4,0:1 lub zmieniać się co godzinę.

[Oszacowanie spożycia w czasie rzeczywistym] = Dzienny ChZT (poprzez 2-godzinną trawienie lub badanie UV-Vis online) / Współczynnik korelacji specyficzny dla miejsca

Wykorzystując spektrofotometry UV-Vis działające online na pierwszym jazie ściekowym, operatorzy mogą w czasie rzeczywistym wychwytywać organiczne „ślimaki” i natychmiast dostosowywać parametry procesu, zamiast odkrywać toksyczne przeciążenie pięć dni za późno.

Frakcja „czystości” MLVSS do MLSS

Zastąpienie w mianowniku MLSS zamiast MLVSS jest krytycznym błędem. MLSS obejmuje niebiologiczne, obojętne ciała stałe (związane ciała stałe zawieszone, takie jak drobny piasek, muł i wytrącony fosfor).

Zdrowa roślina miejska utrzymuje Stosunek MLVSS/MLSS (wskaźnik czystości) od 0,75 do 0,85 . Podczas ulewnych opadów w kanalizacji ogólnospławnej lub w zakładach o nieodpowiednich kanałach piasku obojętny piasek przedostaje się do basenu napowietrzającego, obniżając współczynnik poniżej 0,60. Jeśli nie przeprowadzisz testu na obecność frakcji lotnej (MLVSS za pomocą lotnego pieca muflowego w temperaturze 550 stopni Celsjusza), matematycznie przecenisz siłę roboczą mikroorganizmów, drastycznie za mało zasilasz system i spowodujesz nieoczekiwany głód biomasy.

3. Scenariusz zaawansowanych obliczeń: zmiana przemysłowa

Wyjdźmy poza podstawowe obliczenia komunalne i spójrzmy na zaawansowany scenariusz, w którym przemysłowy zakład przetwórstwa spożywczego wyrzuca nieoczekiwany wzrost emisji substancji organicznych do systemu miejskiego.

Dane terenowe zebrane o godzinie 08:00:

• Natężenie przepływu wpływającego: 4,0MGD
• Pierwotny ChZT ścieków (poprzez szybki test): 600 mg/l
• Historyczny współczynnik ChZT:BZT dla tej konkretnej mieszanki przemysłowej: 2,4:1
• Objętość zbiornika napowietrzającego: 1,2 miliona galonów (MG)
• Stężenie MLSS: 3500 mg/l
• Obecna lotna frakcja organiczna (MLVSS/MLSS): 72% z powodu niedawnego spływu mułu podczas mokrej pogody

Krok 1: Oblicz szacunkowe BZT (żywność) w czasie rzeczywistym

Szacunkowy wpływ BZT = 600 mg/L ChZT / 2,4 = 250 mg/L BZT
Zastosowana żywność = 250 mg/l * 4,0 MGD * 8,34 = 8340 funtów BZT/dzień

Krok 2: Oblicz rzeczywistą masę biologiczną (mikroorganizmy)

Rzeczywiste stężenie MLVSS = 3500 mg/L MLSS * 0,72 = 2520 mg/L MLVSS
Aktywne mikroorganizmy = 2520 mg/l * 1,2 mg * 8,34 = 25 220 funtów MLVSS

Krok 3: Oblicz F/M w czasie rzeczywistym

Stosunek F/M = 8340 funtów BZT / 25220 funtów MLVSS = 0,33 dnia^-1

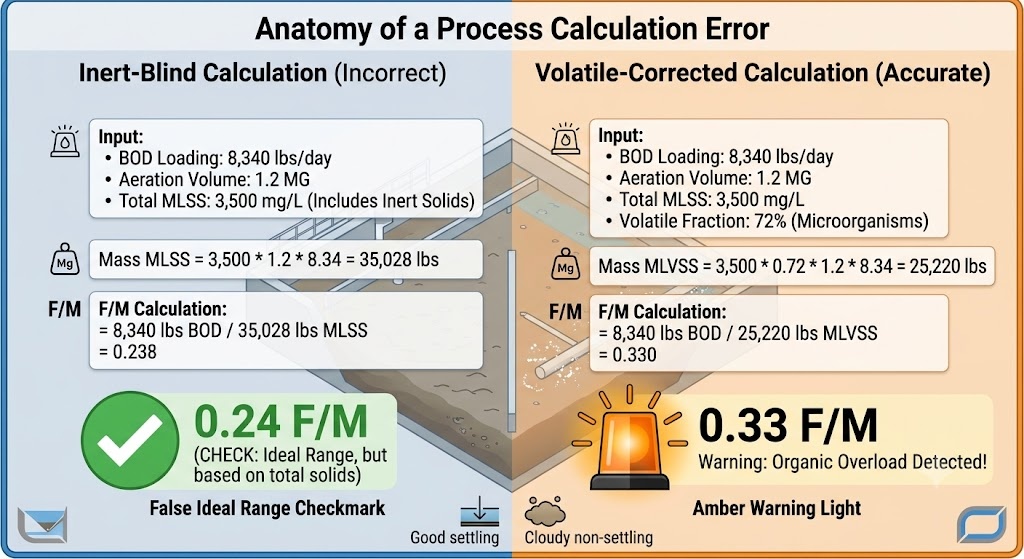

Wgląd operacyjny: Jeżeli operator błędnie użył do obliczeń całkowitego MLSS, obliczony F/M wyniósłby 0,24, sygnalizując doskonale stabilny system konwencjonalny. W rzeczywistości prawdziwe obciążenie biologiczne wynosi 0,33 i zbliża się do górnej granicy konwencjonalnego oczyszczania, co ostrzega operatora, aby natychmiast powstrzymał marnowanie osadu, aby zapobiec wymywaniu biomasy.

4. Idealne zakresy F/M i kinetyczny współczynnik temperaturowy

Docelowe zakresy operacyjne muszą być zgodne z konkretnym projektem technicznym obiektu.

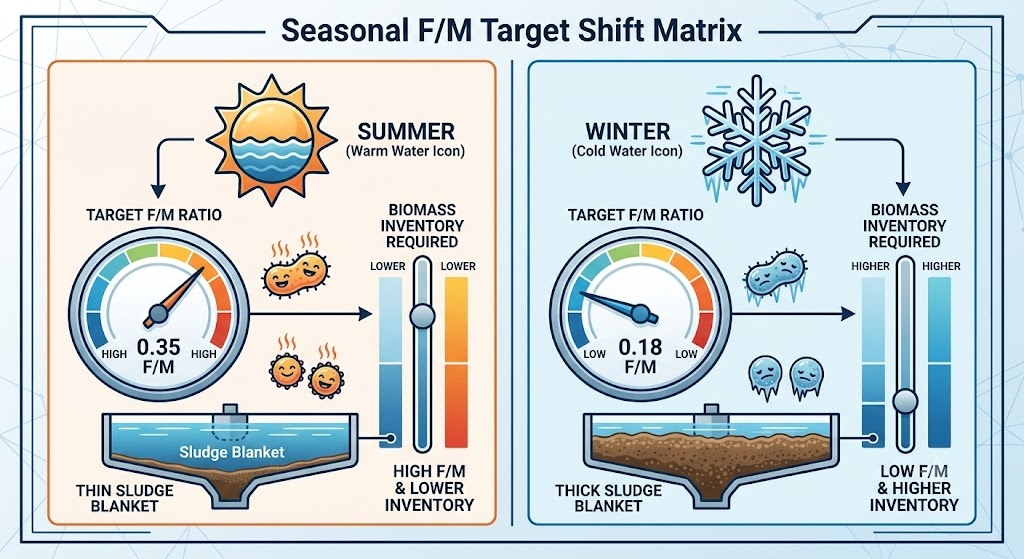

Współczynnik temperaturowy pomijany w podręcznikach

Aktywność enzymatyczna drobnoustrojów jest w dużym stopniu zależna od temperatury i reguluje ją zmodyfikowane równanie Arrheniusa. Na każde 10 stopni Celsjusza spadku temperatury ścieków biologiczne tempo metabolizmu spada o około 50%.

• Praca w lecie (25°C): Mikroorganizmy charakteryzują się wysokim tempem metabolizmu. Szybko konsumują żywność. Można bezpiecznie zastosować wyższy stosunek F/M (np. 0,35), ponieważ prędkość przetwarzania kinetycznego odpowiada szybkości ładowania.
• Praca w zimie (10°C): Mikroby stają się powolne. Aby przetworzyć tę samą masę napływającego BZT, należy zwiększyć liczebność personelu mikrobiologicznego. Operatorzy muszą dążyć do niższego stosunku F/M (np. 0,18) poprzez celowe podnoszenie wartości docelowych MLVSS, aby zapewnić większą zdolność przetwarzania „z ręki do ust”.

5. Rozwiązywanie problemów z wysokimi współczynnikami F/M: przeciążenie organiczne i rozproszenie strukturalne

Wysoki stosunek F/M (> 0,50 w systemach konwencjonalnych) wskazuje, że dostępna energia węglowa przekracza pojemność metaboliczną stojącej biomasy. Dzieje się tak na skutek przemysłowych składowisk ślimaków, nagłego wymywania hydraulicznego ciał stałych przez wodę burzową lub nadmiernego marnowania osadu (WAS).

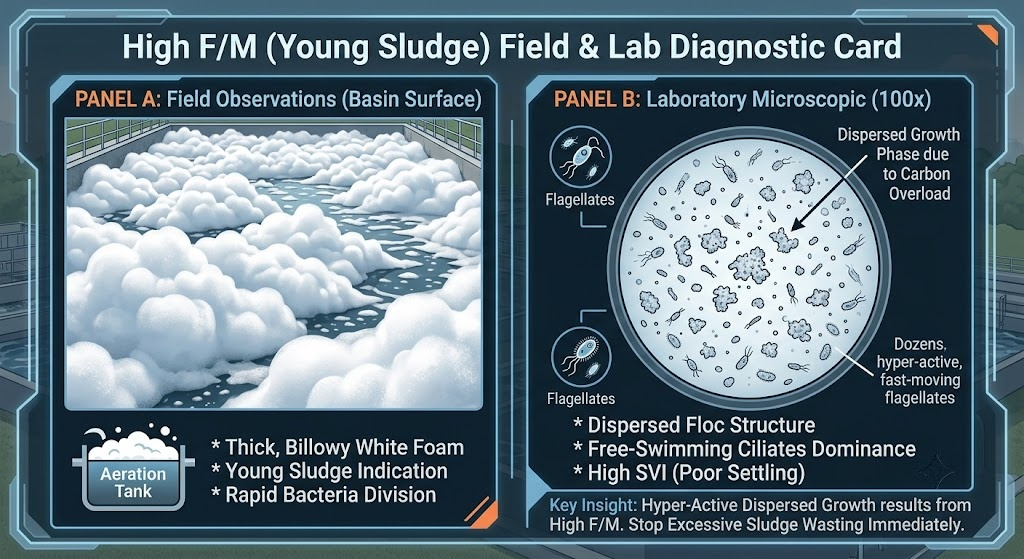

Wizualna diagnostyka na miejscu i mikroskopia

• Zjawisko powierzchniowe: Basen napowietrzający wytwarza gęstą, kłębiącą się, bardzo płynną ciecz nieskazitelnie biała piana . Pianka ta zawiera wysokie stężenia pozakomórkowych polisacharydów i lipidów wytwarzanych przez szybko dzielące się młode bakterie w fazie wzrostu logarytmicznego.
• Struktura mikroskopowa: Przy powiększeniu 100x kłaczki osadu wydają się małe, silnie spękane i pozbawione strukturalnych krawędzi. Zaobserwujesz ogromną dominację swobodnie pływających orzęsków i wiciowców, przy całkowitym braku wrotków i orzęsków szypułkowych.

Zaawansowane działania naprawcze

1. Manewr stopniowego podawania: Jeśli Twój obiekt jest wyposażony w funkcję zasilania stopniowego, kieruj surowy dopływ z dala od głowicy zbiornika napowietrzającego i rozprowadzaj go po środkowej lub tylnej strefie. To natychmiast zmniejsza stosunek F/M na wlocie, chroniąc zawróconą biomasę przed szokiem organicznym.
2. Korekty równowagi RAS/WAS: Natychmiast zaprzestań pompowania. Zwiększ ilość osadu czynnego powrotnego (RAS), aby zmaksymalizować transfer zmagazynowanych substancji stałych z osadników wtórnych z powrotem do strefy reakcji.

6. Rozwiązywanie problemów z niskimi współczynnikami F/M: spęczanie mikrothrix i flokowanie szpilek

Niski stosunek F/M (<0,15 w konwencjonalnych systemach) reprezentuje środowisko intensywnego głodu biologicznego. Populacja drobnoustrojów przekroczyła swoje pierwotne źródła energii.

Wizualna diagnostyka na miejscu i mikroskopia

• Zjawisko powierzchniowe: W zbiorniku napowietrzającym tworzy się gęsta, tłusta, ciemnobrązowa lub brązowa, chrupiąca warstwa szumowiny, która jest odporna na rozpryski wody. Wyświetli się dodatkowy osadnik kłaczek pinowy —drobne, przypominające popiół cząstki unoszące się nad jazem ściekowym pomimo bardzo przezroczystego słupa wody.

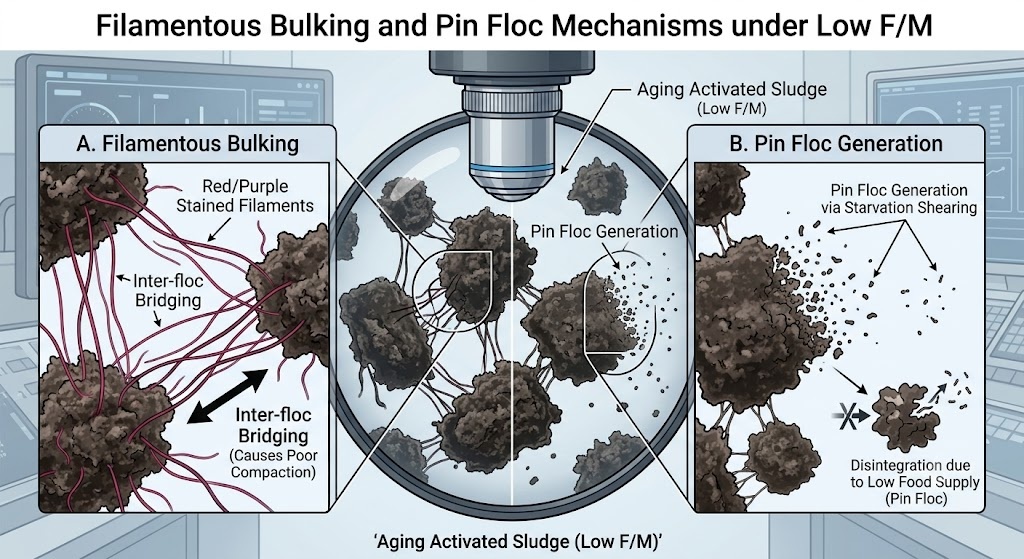

• Struktura mikroskopowa: Kłaczki osadu wydają się masywne, ciemne i nieregularne. Długie pasma przypominające włosy bakterie nitkowate (takie jak Mikrothrix parvicella or Wpisz 0041 ) wydostają się z rdzenia kłaczków, wypełniając szczeliny i fizycznie zapobiegając zagęszczeniu w osadniku.

Mechanika puchnięcia głodowego

Kiedy brakuje pożywienia, bakterie nitkowate konkurują ze standardowymi bakteriami kłaczkowatymi. Komórki nitkowate mają znacznie wyższy stosunek powierzchni do objętości, co pozwala im skuteczniej usuwać śladowe ilości BZT niż gęste kłaczki. W miarę namnażania tworzą sieć przypominającą sieć, która zatrzymuje wodę, podnosząc wskaźnik objętości osadu (SVI) i powodując unoszenie się kożucha osadowego w osadniku w kierunku powierzchni.

Zaawansowane działania naprawcze

1. Protokół przyrostowego marnowania: Aby przywrócić równowagę, należy wyeliminować nadmiar biomasy, ale duże korekty mogą zaszokować system. Wdrażaj Zasada maksymalnego marnowania od 10% do 15%. : nigdy nie zwiększaj dziennej objętości WAS o więcej niż 15% w jednym oknie 24-godzinnym.
2. Strategia selektywnego chlorowania: Jeżeli spęcznienie włókien jest znaczne, należy zastosować docelową dawkę chloru w linii RAS. Dozuj chlor z dokładną szybkością 2 do 5 funtów chloru na 1000 funtów MLVSS dziennie . Ponieważ włókna wystają na zewnątrz ze struktury kłaczków, najpierw są wystawione na działanie chloru, niszcząc je, jednocześnie chroniąc wewnętrzne bakterie tworzące kłaczki.

7. Integracja procesów: macierz operacyjna F/M vs. MCRT

Zaawansowane operacje oczyszczania ścieków nie uwzględniają F/M jako izolowanego miernika. Działa jako matematyczna odwrotność Średni czas przebywania komórek (MCRT) or Czas retencji ciał stałych (SRT) .

Podczas gdy F/M mierzy zewnętrzny stresor (jedzenie przedostające się do systemu), MCRT mierzy wewnętrzny wiek i czas retencji siły roboczej.

MCRT = całkowity zapas lotnych zawiesin w systemie / całkowita masa lotnych substancji stałych zmarnowanych i utraconych dziennie

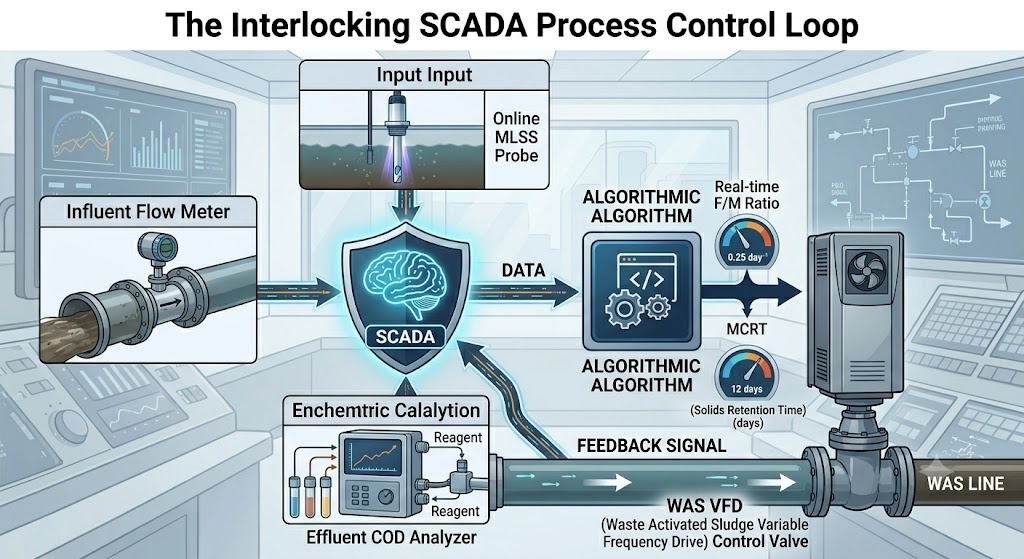

Przejście na cyfrowe bliźniaki i automatyczne sterowanie SCADA

Nowoczesne zakłady lecznicze wykorzystują ujednoliconą technologię Matryca kontroli procesu w swoich systemach SCADA. Optyczne sondy MLSS online zainstalowane w środku basenu napowietrzającego dostarczają ciągłych danych dotyczących zawartości substancji stałych. W połączeniu z cyfrowymi przepływomierzami magnetycznymi na liniach dopływowych i WAS, system SCADA automatycznie moduluje pompy marnujące z napędem o zmiennej częstotliwości (VFD), aby utrzymać stały docelowy MCRT.

Kiedy nagłe obciążenie przemysłowe zmienia stosunek F/M, automatyka wykrywa odpowiedni spadek zapotrzebowania na rozpuszczony tlen (DO) i można natychmiast dokonać regulacji. Integracja ta zapewnia, że ​​MCRT pełni rolę kotwicy stabilności, podczas gdy F/M służy jako narzędzie diagnostyczne do oceny zmian obciążenia w czasie rzeczywistym.

8. Podsumowanie: Wskazówki dla menedżerów zakładów

Optymalizacja instalacji osadu czynnego wymaga odejścia od tradycyjnych, praktycznych metodologii i przyjęcia dynamicznych wskaźników procesu:

• Włącz szybkie zastępcze: Zastąp standardowe 5-dniowe opóźnione badanie BZT 2-godzinną mineralizacją na stanowisku ChZT lub czujnikami optycznymi UV-Vis online, aby proaktywnie zarządzać wysokimi wstrząsami F/M.
• Normalizuj zawartość popiołu: Nigdy nie obliczaj celów procesu przy użyciu całkowitego MLSS; nadać priorytet MLVSS w celu wyizolowania aktywnej masy biologicznej z obojętnego mułu rzecznego i opadów mineralnych.
• Uwzględnij docelowe temperatury kinetyczne: Przesuń docelowy zakres F/M na niższy zimą i wyższy latem, aby dopasować go do naturalnych wahań metabolizmu bakterii.
• Praktykuj konserwatywne marnowanie: Chroń swój system przed oscylacjami procesu, ograniczając dowolną jednodniową korektę objętości WAS do 15%.
