Bezpośrednia odpowiedź: Napowietrzanie pochłania 50–70% całkowitej energii w oczyszczalni ścieków. Podstawowym miernikiem efektywności jest standardowa efektywność napowietrzania (SAE), mierzona w kgO₂/kWh – ile tlenu dostarcza system na jednostkę energii. Dobrze zaprojektowany system dyfuzorów drobnopęcherzykowych osiąga 2,5–5,0 kgO₂/kWh. Większość działających instalacji nie osiąga tego poziomu na poziomie 1,5–2,5 kgO₂/kWh ze względu na zanieczyszczone dyfuzory, przewymiarowane dmuchawy pracujące przy częściowym obciążeniu, stałe wartości zadane DO, które ignorują dobowe zmiany obciążenia i brak sterowania VFD. Audyt energetyczny pozwala dokładnie określić, które z nich są najbardziej kosztowne, a amerykańska agencja ochrony środowiska (EPA) udokumentowała, że sam prawidłowo zaprojektowany system kontroli napowietrzania zmniejsza energię napowietrzania o 25–40%.
Chociaż systemy napowietrzania stanowią jedynie 2–5% kosztów budowy, zużywają do 80% energii elektrowni. Nawet przy konserwatywnym wskaźniku 50% liczby są znaczne:
| Rozmiar rośliny | Typowa energia całkowita | Udział napowietrzania (60%) | Przy cenie 0,10 USD/kWh |
|---|---|---|---|
| 1000 m3/dzień | ~150 000 kWh/rok | ~90 000 kWh/rok | ~9000 dolarów rocznie |
| 10 000 m³/dzień | ~1 500 000 kWh/rok | ~900 000 kWh/rok | ~90 000 dolarów rocznie |
| 50 000 m³/dzień | ~7 500 000 kWh/rok | ~4 500 000 kWh/rok | ~ 450 000 dolarów rocznie |
| 100 000 m³/dzień | ~15 000 000 kWh/rok | ~9 000 000 kWh/rok | ~ 900 000 dolarów rocznie |
20% poprawa wydajności napowietrzania w instalacji o wydajności 50 000 m³/dzień pozwala zaoszczędzić 90 000 dolarów rocznie. Co roku. Bez kompromisów w procesie – w rzeczywistości z lepszą wydajnością biologiczną.
Poniższy schemat audytu wskazuje, gdzie kryją się te oszczędności.

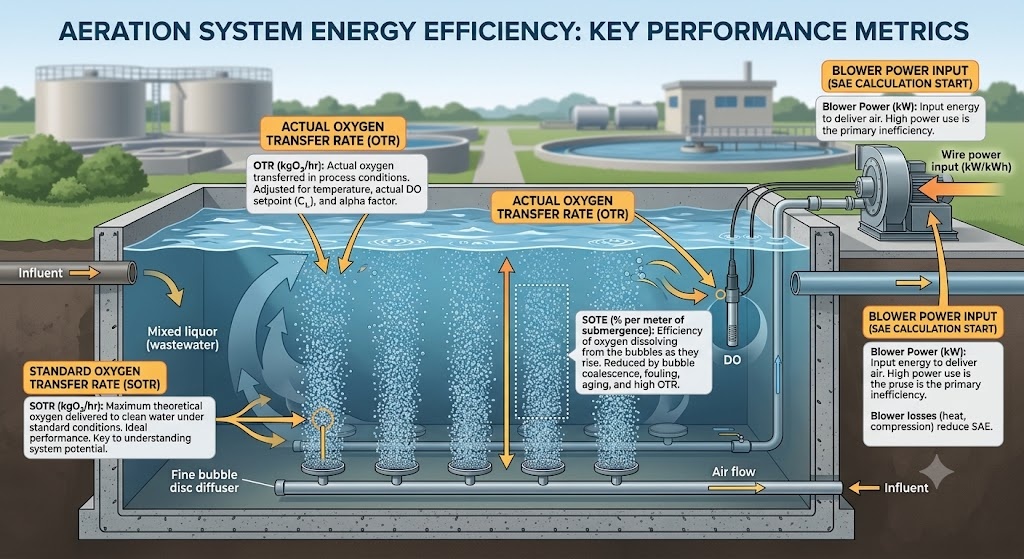

Przed przystąpieniem do audytu czegokolwiek musisz mówić w tym samym języku, co Twój sprzęt. Cztery wskaźniki definiują wydajność systemu napowietrzania:
SOTR — standardowa szybkość przesyłu tlenu
Masa tlenu przeniesionego na godzinę w standardowych warunkach (czysta woda, 20°C, zero DO, poziom morza). Jednostki: kgO₂/godz. Jest to ocena laboratoryjna producenta dotycząca dyfuzora lub aeratora.
SOTE — standardowa wydajność przenoszenia tlenu
Frakcja tlenu w dostarczanym powietrzu, która w normalnych warunkach faktycznie rozpuszcza się w wodzie. Wyrażony jako % na metr zanurzenia lub jako całkowity % dla systemu.
SOTE (%) = (O₂ rozpuszczony / O₂ dostarczony) x 100
Dyfuzory drobnopęcherzykowe: 6–8% SOTE na metr zanurzenia
Dyfuzory grubopęcherzykowe: 3–4% SOTE na metr
Powierzchniowe aeratory mechaniczne: niezależne od głębokości; wyrażone jako całkowite SOTE
OTR — Rzeczywista (polowa) szybkość transferu tlenu
SOTR skorygowany o rzeczywiste warunki procesu — temperaturę ścieków, rzeczywiste stężenie DO i współczynnik alfa. To właśnie dostarczają dyfuzory do zbiornika.
OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)
gdzie:
SAE — standardowa wydajność napowietrzania
Najbardziej przydatny numer do audytu energetycznego. SAE łączy transfer tlenu i zużycie energii w jeden porównywalny wskaźnik.
SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Moc przewodu doprowadzana do dmuchawy (kW)
Odwrotność – kWh/kgO₂ – jest równie ważna i bardziej intuicyjna przy obliczaniu kosztów:
Energia właściwa (kWh/kgO₂) = 1 / SAE
Benchmarki SAE według technologii:
| Technologia napowietrzania | SAE (kgO₂/kWh) | Energia właściwa (kWh/kgO₂) |
|---|---|---|
| Dyfuzor drobnopęcherzykowy/rurowy/płytowy (zoptymalizowany) | 2,5–5,0 | 0,20–0,40 |
| Dyfuzor drobnopęcherzykowy (typowa praca) | 1,8–3,5 | 0,29–0,56 |
| Dyfuzor grubopęcherzykowy | 1,2–2,0 | 0,50–0,83 |
| Aerator mechaniczny powierzchniowy (wolnoobrotowy) | 1,2–2,5 | 0,40–0,83 |
| Aerator mechaniczny powierzchniowy (wysokoobrotowy) | 0,8–1,5 | 0,67–1,25 |
| Aerator strumieniowy | 1,0–2,0 | 0,50–1,00 |
| Głębokie napowietrzanie szybowe (>15 m) | 3,5–6,0 | 0,17–0,29 |
Jeśli SAE obliczony dla Twojej instalacji wynosi poniżej 1,8 kgO₂/kWh dla systemu drobnopęcherzykowego, masz możliwy do naprawienia problem z wydajnością — prawdopodobnie zanieczyszczone dyfuzory, nadmierne napowietrzenie lub nieefektywna praca dmuchawy.
Nie możesz skontrolować tego, czego nie zmierzyłeś. Większość zakładów może obliczyć przybliżony SAE na podstawie istniejącego oprzyrządowania bez konieczności stosowania specjalistycznego sprzętu badawczego.
Czego potrzebujesz:
Oszacuj dzienne zapotrzebowanie na tlen (AOR – Actual Oxygen Requirement):
AOR (kgO₂/dzień) = (zapotrzebowanie na tlen usuwający BZT) (zapotrzebowanie na tlen nitryfikacji) - (kredyt denitryfikacyjny)
Usuwanie BZT: ~1,0–1,2 kgO₂ na kg usuniętego BZT (1,0 dla prostego usuwania BZT; 1,2 dla połączonych systemów nitryfikacji BZT)
Nitryfikacja: 4,57 kgO₂ na kg NH₄-N utlenionego
Wartość denitryfikacji: 2,86 kg O₂ odzyskanego na kg zredukowanego NO₃-N (jeśli występują strefy beztlenowe, odejmij tę kwotę)
Przykład — zakład komunalny o wydajności 10 000 m³/dzień:
Oblicz pole SAE:
Konwertuj na SOTR, aby porównać równoważnik czystej wody:
SOTR = AOR / (alfa × współczynnik korekcji) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/godz
Standardowy SAE = 460 / 191 = 2,41 kgO₂/kWh
Jest to blisko dolnej granicy dopuszczalnego zakresu dla systemów drobnopęcherzykowych – warto to zbadać.
Testowanie gazów odlotowych mierzy SOTE bezpośrednio w warunkach procesowych, wychwytując gaz opuszczający powierzchnię wody pod pływającym kapturkiem i analizując jego zawartość tlenu. Jest to najdokładniejsza metoda określenia rzeczywistej wydajności nawiewnika.
Potrzebny sprzęt: pływający kaptur zbierający gaz, analizator gazu (O₂ i CO₂), przepływomierz powietrza na dmuchawie.
SOTE (%) = (O₂ wejście - O₂ wyjście) / O₂ wejście × 100
gdzie O₂ in = przepływ powietrza × 0,2095 (frakcja O₂ powietrza) i O₂ out = stężenie O₂ mierzone w zebranych gazach odlotowych × całkowite natężenie przepływu gazów odlotowych.
Testowanie gazów odlotowych to złoty standard w walidacji po czyszczeniu lub modernizacji — bezpośrednio pokazuje, czy konserwacja lub wymiana dyfuzora poprawiła wydajność. Wymaga specjalistycznego sprzętu i zazwyczaj jest przeprowadzany przez specjalistyczny zespół.
Sprawność dmuchawy określa, ile energii elektrycznej faktycznie dociera do strumienia powietrza. Dmuchawa dostarczająca 85% swojej mocy znamionowej ze względu na wiek, zabrudzenie filtra wlotowego lub pracę przy częściowym obciążeniu, resztę marnuje w postaci ciepła.
Równanie mocy izotermicznej do oceny wydajności dmuchawy:
Teoretyczna moc izotermiczna (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / sprawność
gdzie:
Wzorce wydajności dmuchawy:
| Typ dmuchawy | Szczytowa wydajność izentropowa | Typowa wydajność terenowa | Sprawność przy częściowym obciążeniu (przepływ 50%) |
|---|---|---|---|
| Korzenie trójpłatowe (bez VFD) | 55–65% | 50–60% | 35–45% |
| Korzenie trójpłatowe (z VFD) | 55–65% | 55–62% | 50–58% |
| Śruba obrotowa (z VFD) | 65–75% | 62–70% | 60–68% |
| Odśrodkowe wielostopniowe | 65–72% | 60–68% | 45–55% (ryzyko przepięcia) |
| Wysokoobrotowa turbosprężarka (napęd bezpośredni) | 72–82% | 70–78% | 65–75% |
Najczęstszy problem wydajnościowy w terenie: dmuchawy pracujące w sposób ciągły przy 40–60% przepływu projektowego ponieważ system napowietrzania został zaprojektowany dla warunków szczytowego przepływu, które rzadko występują. Przy przepływie 50% dmuchawa typu root traci 15–25 punktów procentowych wydajności w porównaniu do wartości szczytowej, co powoduje marnowanie znacznej części każdej zużytej kWh.

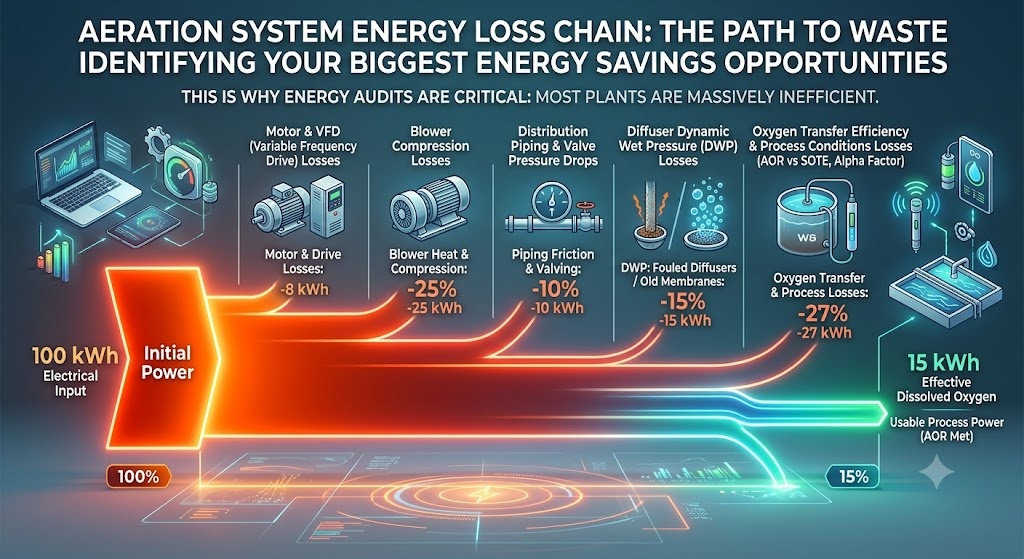

Każdy system napowietrzania ma cztery miejsca, w których następuje utrata energii pomiędzy licznikiem elektrycznym a tlenem rozpuszczonym w zbiorniku. Kwantyfikacja każdej straty pozwala określić, gdzie należy interweniować.
Łańcuch strat energii:
Pobór mocy → Straty w silniku dmuchawy → Straty na sprężaniu dmuchawy → Straty na dystrybucji w rurze/zaworze → Straty DWP w dyfuzorze → Straty w wyniku przenoszenia tlenu
| Etap straty | Typowa wielkość | Przyczyna | Kontrola audytu |
|---|---|---|---|
| Straty elektryczne silnika | 3–8% | Starzenie się silnika, częściowe obciążenie | Zmierz współczynnik mocy silnika i pobór prądu |
| Straty sprężania dmuchawy | 20–35% | Typ dmuchawy, operating point | Porównanie rzeczywistej i teoretycznej mocy izotermicznej |
| Straty w rurach i zaworach | 5–15% | Zbyt mała rura, zanieczyszczone zawory, nadmiar zaworów regulacyjnych | Spadek ciśnienia w systemie dystrybucyjnym |
| Straty DWP w dyfuzorze | 5–25% | Zanieczyszczanie, starzenie się, nadmierny/niedostateczny przepływ | Pomiar DWP (patrz artykuł DWP) |
| Straty związane z przenoszeniem tlenu | 30–60% | Współczynnik alfa, wartość zadana DO, rozmiar pęcherzyka | Badanie gazów odlotowych lub ocena SOTE |
Łączny efekt: na każde 100 kWh zużyte przez silnik dmuchawy zazwyczaj tylko 15–35 kWh trafia do rozpuszczonego tlenu w zmieszanej cieczy.
Większość instalacji została zaprojektowana na szczytowe obciążenia dzienne/sezonowe. Rzeczywiste średnie obciążenie wynosi zazwyczaj 40–70% wartości szczytowej. Dmuchawa pracująca ze stałą prędkością w celu zaspokojenia zapotrzebowania szczytowego przez większość swojego okresu eksploatacji pracuje przy nieefektywnym obciążeniu częściowym.
Napędy o zmiennej częstotliwości (VFD) umożliwiają prędkość dmuchawy śledzenie rzeczywistego zapotrzebowania na tlen. Dmuchawy wyporowe trójkrzywkowe z przetwornicą częstotliwości do kontroli prędkości oferują redukcję o 60–70%, co zapewnia dużą elastyczność operacyjną.
Oszczędność energii dzięki VFD: 15–30% energii dmuchawy w typowych zakładach. Zwrot inwestycji: 2–4 lata w zależności od taryfy za energię elektryczną i zmian obciążenia.
VFD jest najskuteczniejszy, gdy: obciążenie zmienia się znacznie (zmienność dobowa > 2:1), zainstalowanych jest wiele dmuchaw, obecne dmuchawy pracują w sposób ciągły z prędkością > 70%.
VFD jest najmniej skuteczny, gdy: dmuchawy przez większość czasu pracują już z prędkością 95–100% (instalacja o ograniczonej wydajności) lub gdy dmuchawa korzeniowa jest już zdławiona do minimum.
Większość zakładów pracuje przy zadanej wartości DO wynoszącej 2,0 mg/l w całym basenie napowietrzającym – jest to ogólna liczba obejmująca najgorsze warunki. W warunkach średniego obciążenia oznacza to chroniczne nadmierne napowietrzanie.
Zmniejszenie wartości zadanej DO z 2,0 mg/L do 1,5 mg/L (nadal w pełni wystarczającej do nitryfikacji w normalnych temperaturach) zazwyczaj zmniejsza zapotrzebowanie na powietrze o 10–20%. Jest to najtańsza dostępna interwencja — często możliwa do osiągnięcia poprzez przeprogramowanie sterownika PLC bez żadnych nakładów kapitałowych.
Ważne: Redukcja wartości zadanej DO musi być połączona z niezawodną kalibracją czujnika DO. Dryf w czujnikach DO jest powszechny i powoduje, że rzeczywisty DO jest niższy od wyświetlanej wartości — zmniejszenie wartości zadanej bez ponownej kalibracji czujników grozi zakłóceniem procesu.

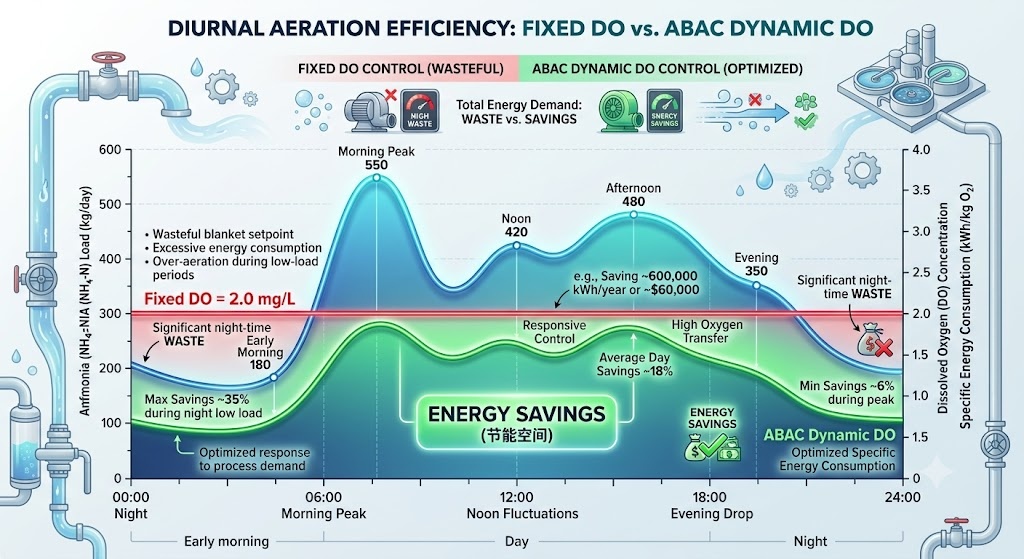

Standardowa kontrola DO utrzymuje stałe stężenie DO niezależnie od rzeczywistego zapotrzebowania biologicznego. ABAC idzie o jeden poziom głębiej — mierzy stężenie amoniaku w ściekach i dynamicznie dostosowuje wartość zadaną DO w oparciu o to, czy nitryfikacja została zakończona.
Ponieważ OTE poprawia się przy niższych stężeniach DO, dostępne są oszczędności energii poprzez utrzymywanie minimalnego stężenia DO, które spełnia cele procesu. Systemy ABAC wykorzystują wpływ DO zarówno na OTE, jak i szybkość biologicznej konwersji amoniaku.
W praktyce: w nocy, gdy obciążenie amoniakiem jest niskie, ABAC pozwala obniżyć DO do 0,8–1,2 mg/L i nadal osiągnąć pełną nitryfikację. Podczas porannego szczytowego obciążenia zwiększa DO do 2,5–3,0 mg/l, zanim przebije się amoniak. Ta dynamiczna reakcja jest niemożliwa przy stałej wartości zadanej DO.
Studium przypadku opublikowane przez Envirosim wykazało, że w instalacji nitryfikacji osadu czynnego ręczna kontrola DO spowodowała zmiany w zakresie DO od 0,5 do 3,5 mg/l i energię dmuchawy 590 kWh/MGD. Konwencjonalna kontrola DO zmniejszyła to tylko o 3%. ABAC znacznie jeszcze bardziej zmniejszył zapotrzebowanie na energię, zawężając zakres operacyjny DO do minimum wymaganego do całkowitej nitryfikacji we wszystkich warunkach obciążenia.
Zaawansowane technologie sterowania, w tym MPC zintegrowane ze sztuczną inteligencją i uczeniem maszynowym, mogą zmniejszyć zużycie energii o 30–40% i zwiększyć poziom DO o 35–40% w porównaniu z obsługą ręczną.
Wymagania dotyczące wdrożenia ABAC: czujnik amoniaku (elektroda jonoselektywna lub analizator online) w pobliżu wylotu zbiornika napowietrzającego; czujniki DO w każdej strefie kontrolnej; Integracja ze SCADA; Dmuchawy VFD zapewniające zdolność reagowania.
Zanieczyszczone dyfuzory wytwarzają większe pęcherzyki przy niższym SOTE i zwiększają DWP, co oznacza, że dmuchawa musi pracować ciężej, aby przepchnąć przez nie to samo powietrze. Łączny efekt zanieczyszczonych dyfuzorów przy DWP = 100 mbar w porównaniu z DWP = 20 mbar oznacza wzrost energii o 15–25% na jednostkę przeniesionego tlenu.
Agencja Ochrony Środowiska Stanów Zjednoczonych zgłosiła, że wdrożenie prawidłowo zaprojektowanego systemu kontroli napowietrzania zmniejsza energię napowietrzania o 25 do 40 procent. Jednak te oszczędności można osiągnąć tylko wtedy, gdy dyfuzory są czyste — zanieczyszczony system dyfuzorów neguje korzyści płynące z zaawansowanego sterowania.
Kolejność priorytetów konserwacji dyfuzora:
Zobacz artykuł DWP, aby zapoznać się z pełnymi ramami decyzji konserwacyjnych.
Jeśli instalacja została zbudowana z dmuchawami trójkrzywkowymi typu root, pracującymi pod ciśnieniem powyżej 0,5 bara – jak ma to miejsce w wielu zakładach, ponieważ dmuchawy korzeniowe były domyślną technologią przez dziesięciolecia – zastąpienie ich szybkimi turbodmuchawami lub dmuchawami śrubowymi obrotowymi zapewni znaczny wzrost wydajności.
| Modernizacja dmuchawy | Maksymalny wzrost wydajności | Oszczędność energii (orientacyjna) | Zemsta |
|---|---|---|---|
| Korzenie → Śruba obrotowa (to samo ciśnienie) | 10–15 punktów procentowych | 15–20% | 4–7 lat |
| Korzenie → Szybka turbosprężarka | 15–25 punktów procentowych | 20–30% | 5–9 lat |
| Odśrodkowe wielostopniowe → Turbo | 8–15 punktów procentowych | 10–20% | 5–8 lat |
| Dodaj VFD do istniejącej dmuchawy śrubowej | 8–15% przy częściowym obciążeniu | 10–20% | 2–4 lata |
Wymiana dmuchawy to interwencja o najwyższym koszcie inwestycyjnym, ale zapewnia najbardziej trwałe oszczędności — wzrost wydajności jest niezależny od zachowania operatora i nie ulega pogorszeniu bez poważnej awarii mechanicznej.
Kompletny audyt energetyczny napowietrzania dostarcza matrycę oszczędności: każdą możliwość wyrażoną ilościowo w kWh/rok i $/rok, z szacunkowymi kosztami wdrożenia i prostym okresem zwrotu.
Przykładowe wyniki audytu — zakład komunalny o wydajności 10 000 m³/dzień, obciążenie dmuchawy 191 kW, energia elektryczna 0,10 USD/kWh:
| Okazja | Oszczędność energii | Roczna oszczędność | Koszt wdrożenia | Prosty zwrot kosztów |
|---|---|---|---|---|
| Wartość zadana DO 2,0 → 1,5 mg/L (przeprogramowanie PLC) | 15% | 25 000 dolarów | 2000 dolarów | 1 miesiąc |
| Dyfuzor pęknięty, oczyszczony kwasem | 12% | 20 000 dolarów | 5000 dolarów | 3 miesiące |
| VFD na dmuchawie ołowianej | 18% | 30 000 dolarów | 40 000 dolarów | 16 miesięcy |
| Wdrożenie ABAC | 20% | 33 000 dolarów | 80 000 dolarów | 29 miesięcy |
| Wymiana dmuchawy (korzenie → turbo) | 25% | 42 000 dolarów | 250 000 dolarów | 71 miesięcy |
Uwaga: oszczędności nie są w pełni addytywne — redukcja wartości zadanej DO i ABAC rozwiązują nakładające się problemy. Łączne realistyczne oszczędności ze wszystkich pięciu środków: 35–50% bazowej energii napowietrzania, przy czym większość oszczędności można osiągnąć w ciągu 3 lat wyłącznie dzięki pierwszym trzem środkom.
Małe oczyszczalnie ścieków korzystają z metod włączania/wyłączania i regulacji PID, co zapewnia 10–25% oszczędności energii i redukcję poziomu DO o 5–30%. Sterowanie kaskadowe i sterowanie predykcyjne modelem poprawiają efektywność energetyczną o 15–30% w średnich oczyszczalniach ścieków. Zaawansowane oczyszczalnie ścieków wykorzystujące MPC zintegrowane ze sztuczną inteligencją i uczeniem maszynowym mogą zmniejszyć zużycie energii o 30–40%.
| Rozmiar rośliny | Odpowiednia strategia kontroli | Realistyczna oszczędność energii |
|---|---|---|
| < 1000 m³/dzień | Ręczna regulacja dmuchawy wł./wył. DO | 5–15% |
| 1 000–5 000 m³/dzień | Sterowanie PID DO VFD | 15–25% |
| 5 000–20 000 m³/dzień | Sterowanie kaskadowe DO ABAC VFD | 20–35% |
| > 20 000 m³/dzień | Koordynacja wielu dmuchaw MPC ABAC | 25–40% |
| > 50 000 m³/dzień | Pełne oprzyrządowanie do przewidywania obciążenia MPC AI/ML | 30–45% |
Jedna z najczęściej pomijanych oszczędności energii w zakładach ze strefami beztlenowymi. Podczas denitryfikacji bakterie wykorzystują NO₃ jako akceptor elektronów zamiast O₂ – skutecznie odzyskując tlen z cząsteczki azotanu.
Kredyt tlenowy = 2,86 kgO₂ na kg NO₃-N zredukowany
Dla instalacji denitryfikującej 15 mg/L NO₃ z przepływu 10 000 m³/dzień:
Przy SAE = 2,5 kgO₂/kWh wartość tego kredytu: 429 / 2,5 = 172 kWh/dzień = 6200 USD/rok
Rośliny, które mają strefy beztlenowe, ale nie uwzględniają kredytu denitryfikacyjnego w logice sterowania dmuchawą, codziennie nadmiernie napowietrzają i marnują energię odpowiadającą temu kredytowi.
Uruchom tę listę kontrolną przed zleceniem pełnego audytu — identyfikuje ona trzy najczęstsze szybkie korzyści:
1. Odczytaj ciśnienie wylotowe dmuchawy i oblicz DWP
2. Sprawdź punkt pracy dmuchawy w porównaniu z krzywą projektową
3. Przeczytaj średnie DO z trendów SCADA (ostatnie 7 dni)
4. Porównaj rzeczywistą moc dmuchawy z wymaganiami teoretycznymi
5. Sprawdź dzienne wahania wydajności dmuchawy

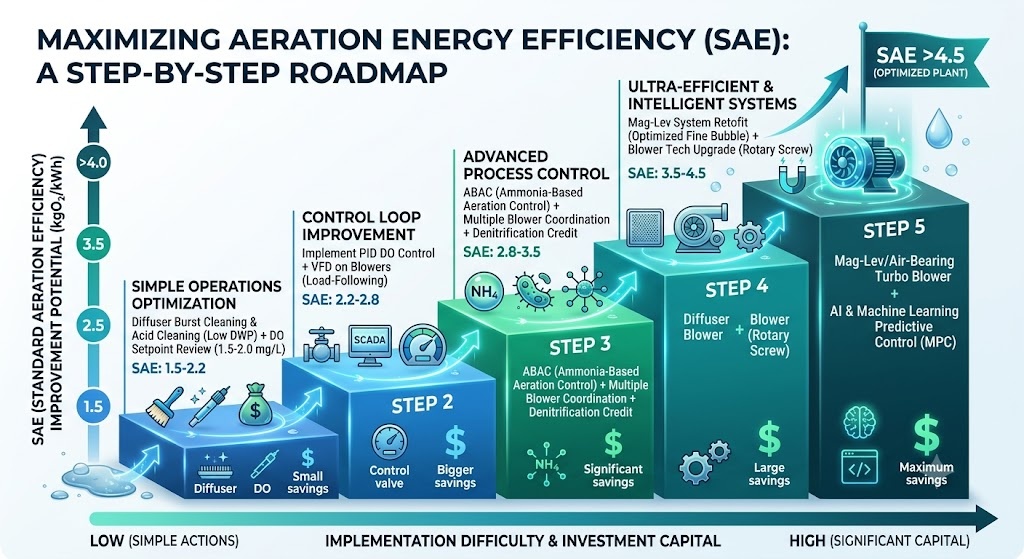

| Aktualny SAE | Akcja priorytetowa | Oczekiwany SAE po działaniu |
|---|---|---|
| < 1,5 kgO₂/kWh | Czyszczenie dyfuzora Przegląd wartości zadanej DO | 1,8–2,2 |
| 1,5–2,0 kgO₂/kWh | Dodaj sterowanie VFD DO | 2,2–2,8 |
| 2,0–2,5 kgO₂/kWh | Dodaj ABAC, aby zoptymalizować zasięg dyfuzora | 2,5–3,5 |
| 2,5–3,5 kgO₂/kWh | Modernizacja technologii dmuchawy, jeśli ma ona > 10 lat | 3,5–4,5 |
| > 3,5 kgO₂/kWh | Dobrze zoptymalizowany — skoncentruj się na konserwacji dyfuzora | Utrzymuj |
Powiązane produkty: Dyfuzory drobnopęcherzykowe, dyfuzory płytowe, dyfuzory rurowe i węże napowietrzające firmy Nihao wspierają optymalizacje po stronie dyfuzora opisane w niniejszych ramach audytu. Utrzymanie niskiego DWP poprzez wybór membrany EPDM lub silikonu oraz regularne czyszczenie to interwencja zapewniająca najwyższy zwrot z inwestycji i najniższy kapitał, dostępna dla większości operatorów instalacji. Kontakt [email protected] za pomoc w ocenie systemu dyfuzorów.
