Prasa filtracyjna taśmowa: kompleksowy przewodnik po odwadnianiu osadów

Wprowadzenie do pras filtracyjnych taśmowych

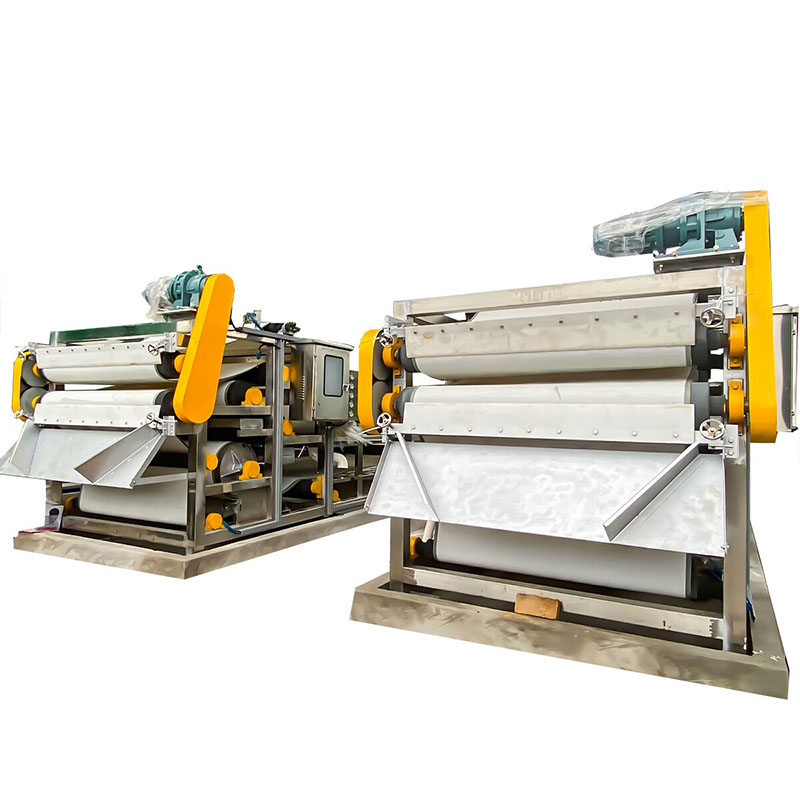

Co to jest prasa filtracyjna taśmowa?

The taśmowa prasa filtracyjna (BFP) jest kluczowym elementem wyposażenia w dziedzinie odwadnianie osadów i oczyszczanie ścieków . Zasadniczo jest to ciągłe urządzenie mechaniczne zaprojektowane do oddzielania cieczy od zawiesiny osadu, tworząc bardziej suchy i łatwiejszy w zarządzaniu materiał zwany „placekiem filtracyjnym”.

Działa poprzez przepuszczanie uzdatnionego osadu pomiędzy dwoma naprężonymi, porowatymi pasami. Gdy osad jest wyciskany i przeciskany przez szereg rolek, grawitacja, ścinanie i ciśnienie współdziałają, aby skutecznie usunąć wodę. Powoduje to znaczne zmniejszenie objętości osadu.

Dlaczego odwadnianie osadów jest ważne?

Odwadnianie osadów nie jest jedynie procesem wtórnym; ma to kluczowe znaczenie dla efektywności operacyjnej i stabilności finansowej oczyszczanie ścieków plants i various industrial facilities.

• Redukcja głośności: Usunięcie do 80-90% wody drastycznie zmniejsza całkowitą objętość szlam wymagające utylizacji. Jest to główny czynnik minimalizujący koszty transportu i utylizacji.
• Oszczędności: Utylizacja mokrych osadów jest kosztowna. Zwiększając składniki stałe ciasta zawartości, obiekty mogą znacznie zaoszczędzić na opłatach za składowanie i kosztach transportu.
• Obsługa i stabilność: Odwodniony osad jest łatwiejszy w obsłudze, układaniu w stosy i przechowywaniu. Suchszy placek jest również bardziej stabilny, minimalizuje problemy związane z nieprzyjemnym zapachem i poprawia jego przydatność do potencjalnego korzystnego ponownego wykorzystania, takiego jak kompostowanie lub wykorzystanie gruntów.

Krótka historia i ewolucja

Koncepcja wykorzystania ciśnienia do oddzielenia ciał stałych od cieczy istnieje od wieków, ale jest nowoczesna prasa filtracyjna taśmowa pojawił się w połowie XX wieku.

Początkowo odwadnianie opierało się w dużej mierze na mniej wydajnych metodach, takich jak złoże suszące lub proste prasy płytowo-ramowe. Rozwój maszyn o przepływie ciągłym był poważnym krokiem naprzód, odpowiadającym na potrzebę wyższej wydajności w szybko rozwijających się sektorach komunalnych i przemysłowych. Wczesne modele były prostymi urządzeniami do drenażu grawitacyjnego, ale z biegiem czasu ewoluowały, obejmując wiele stref ciśnienia i były wyrafinowane systemy dozowania polimerów ulepszyć skuteczność odwadniania , co doprowadziło do powstania używanych obecnie zautomatyzowanych jednostek o dużej wydajności.

---

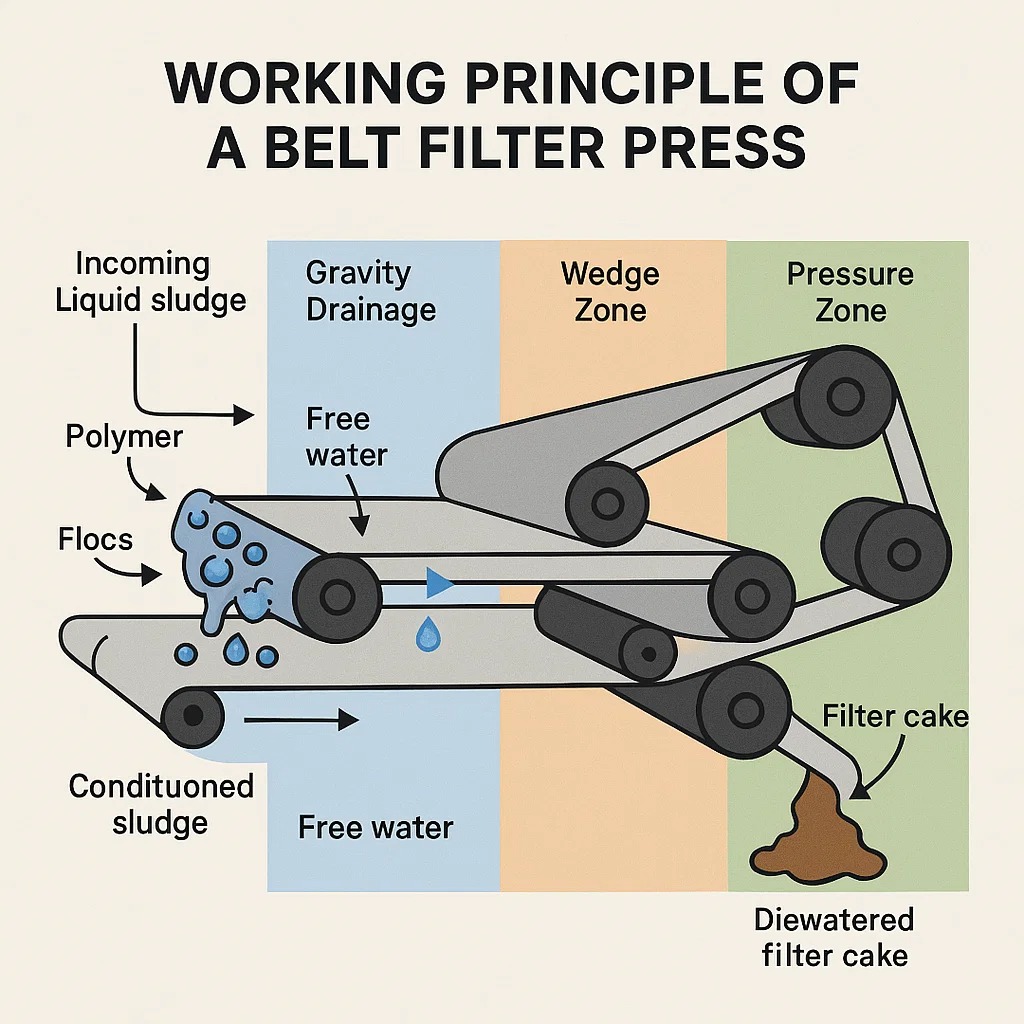

Zasada działania prasy filtracyjnej taśmowej

Działanie A taśmowa prasa filtracyjna (BFP) to ciągły, wieloetapowy proces, który wykorzystuje kondycjonowanie chemiczne, grawitację i ciśnienie mechaniczne do oddzielania wody szlam . Proces można podzielić na cztery odrębne strefy:

1. Kondycjonowanie (flokulacja)

Przed wejściem do prasy napływający ciekły osad musi zostać przygotowany w celu skutecznego uwolnienia wody. Odbywa się to poprzez szlam conditioning .

• Proces: Środek chemiczny, zazwyczaj substancja organiczna o dużej masie cząsteczkowej polimer , jest szybko mieszany z osadem. Polimer powoduje, że drobne, rozproszone ciała stałe zbijają się w większe, bardziej stabilne masy, tzw kłaczki .
• Cel: Kłaczki te zatrzymują cząstki stałe i poprawiają przepuszczalność osadu, znacznie ułatwiając odprowadzanie wody w kolejnych etapach. Właściwa kondycjonowanie jest kluczowym czynnikiem osiągnięcia haju skuteczność odwadniania .

2. Strefa drenażu grawitacyjnego

Kondycjonowany osad najpierw trafia do strefy drenażu grawitacyjnego, zwykle na początku górnego pasa filtrującego.

• Proces: Osad spływa na szeroką, poziomą część porowatości pasek filtrujący . Pod wpływem siły grawitacji wolna woda uwolniona podczas kondycjonowania szybko spływa przez taśmę, dzięki konstrukcji paska o otwartym splocie.
• Cel: Na tym etapie usuwa się duży procent łatwo odprowadzanej wody, zwiększając stężenie substancji stałych z początkowej ciekłej zawiesiny (często 1-5% substancji stałych) do gęstej, półstałej masy (często 10-15% substancji stałych) przed zastosowaniem ciśnienia.

3. Strefa klina

Strefa klina stanowi przejście od drenażu grawitacyjnego do odwadniania wysokociśnieniowego.

• Proces: Skonsolidowany osad jest stopniowo ściskany pomiędzy górną i dolną częścią pasek filtrującys gdy zbiegają się w kształt „klina”. Zwężająca się szczelina przykłada pierwszą, delikatną siłę ściskającą do osadu.
• Cel: To powolne, kontrolowane ściskanie zapobiega rozpryskiwaniu się cieczy o dużej objętości (tzw. „zaślepianiu” lub „wytryskiwaniu”) i przygotowuje stały placek na wystąpienie intensywnego nacisku poprzez równomierne rozprowadzenie go na szerokości taśmy.

4. Strefa ciśnienia

Jest to główna sekcja odwadniania, w której wyciskana jest większość pozostałej wody.

• Proces: Obydwa pasy filtracyjne, z osadem osadowym umieszczonym pomiędzy nimi, prowadzone są po serpentynowej ścieżce o coraz mniejszej średnicy rolki . Zmniejszająca się średnica i rosnące napięcie pasów poddaje placek wysokim poziomom ścinania i nacisku.
• Podstrefy:
  • Niskie ciśnienie: Pierwszy zestaw rolek wywiera umiarkowany nacisk.
  • Wysokie ciśnienie/ścinanie: Najbardziej wewnętrzne rolki przykładają maksymalną siłę, czasami w krótkich odstępach czasu, aby fizycznie wycisnąć wodę ze sprasowanego placka.
• Dane wyjściowe: Odwodniony osad, obecnie nazywany tzw ciasto filtracyjne , opuszcza prasę z wysokim stężeniem składniki stałe ciasta (zwykle 18-35% substancji stałych, w zależności od rodzaju osadu). Następnie taśmy rozdzielają się, a zgarniacze usuwają placek w celu utylizacji lub dalszej obróbki.

---

Kluczowe elementy prasy filtracyjnej taśmowej

A taśmowa prasa filtracyjna (BFP) to wyrafinowana maszyna zbudowana z kilku połączonych ze sobą systemów pracujących w harmonii w celu osiągnięcia wydajnego odwadniania. Zrozumienie tych podstawowych elementów jest niezbędne działanie prasy taśmowej i konserwacja .

Pasy filtracyjne (rdzeń filtracyjny)

Pasy są prawdopodobnie najważniejszym elementem bezpośrednio zaangażowanym w proces filtracji.

• Funkcja: Dwa ciągłe, porowate pasy (górny i dolny) przekładają kondycjonowany osad. Zatrzymują cząstki stałe, jednocześnie umożliwiając przepływ filtratu (wody).
• Materiał: Zwykle wykonane z trwałych materiałów syntetycznych, takich jak poliester lub polipropylen, pasy są tkane z użyciem oczek o określonym rozmiarze, aby zoptymalizować zatrzymywanie ciał stałych i odprowadzanie wody.
• Śledzenie paska: Pasy muszą pozostać idealnie wyrównane, aby zapobiec uszkodzeniu lub rozlaniu. Wyrafinowane układy pneumatyczne często automatycznie kontrolują naprężenie i śledzenie paska.

Rolki (przykładające nacisk i ścinanie)

Rolki to mechanizmy fizyczne generujące siłę odwadniania.

• Funkcja: Pasy wypełnione szlamem poruszają się po szeregu dużych i małych rolki ułożone w serpentynowy wzór. Rolki te odpowiadają za zwiększenie nacisku wywieranego w strefie klina i docisku.
• Typy:
  • Rolki grawitacyjne: Stosowany głównie w strefie drenażu grawitacyjnego.
  • Rolki dociskowe: Mniejsze rolki w strefie docisku, które wytwarzają dużą siłę docisku i ścinać poprzez gwałtowne zgięcie pasów.

Układ napędowy (kontrola ruchu)

Układ napędowy steruje ruchem i prędkością pasów filtracyjnych.

• Funkcja: Napędza obrót głównej rolki napędowej, która ciągnie cały zespół pasa.
• Mechanizm: Zwykle silnik elektryczny połączony ze skrzynią biegów. Nowoczesne systemy często wykorzystują napędy o zmiennej częstotliwości (VFD), aby umożliwić precyzyjną kontrolę prędkości taśmy.
• Znaczenie: Prędkość paska jest kluczowym parametrem operacyjnym, dostosowywanym na podstawie szlam characteristics i desired przepustowość .

Układ pneumatyczny (napięcie i śledzenie)

System ten zapewnia integralność i optymalną wydajność pasów filtracyjnych.

• Funkcja: Wykorzystuje sprężone powietrze do kontrolowanego, ciągłego napięcia pasów i automatycznej korekty wszelkich niewspółosiowości (prowadzenie paska).
• Znaczenie: Stałe napięcie jest niezbędne do osiągnięcia równomiernego i maksymalnego ciśnienia skuteczność odwadniania . Właściwe prowadzenie zapobiega zsuwaniu się pasów z rolek, co mogłoby spowodować rozdarcie lub przestoje sprzętu.

Panel sterowania (automatyzacja i monitorowanie)

Panel sterowania służy jako mózg taśmowej prasy filtracyjnej.

• Funkcja: Mieści się w nim automatyzacja systemy, programowalne sterowniki logiczne (PLC) i interfejs operatora. Monitoruje zmienne procesowe, takie jak prędkość taśmy, przepływ polimeru i napięcie paska.
• Zaawansowane systemy: Nowoczesne BFP są wyposażone w zaawansowane elementy sterujące do zautomatyzowanych sekwencji uruchamiania/wyłączania i zdalnego monitorowania, co przyczynia się do poprawy efektywność energetyczna i reduced operator intervention.

System mycia (utrzymanie wydajności)

System mycia zapobiega zatykaniu się pasów, co ma kluczowe znaczenie dla ciągłej pracy.

• Funkcja: Wysokociśnieniowe listwy natryskowe czyszczą paski natychmiast po ciasto filtracyjne jest odprowadzany, usuwając pozostałości ciał stałych, które mogłyby zaślepić tkaninę paska.
• Mechanizm: Wykorzystuje dedykowaną pompę do dostarczania wody pod wysokim ciśnieniem, która następnie jest często zbierana i kierowana z powrotem do przodu oczyszczanie ścieków plants (OŚ) do ponownego przetworzenia.

---

Rodzaje taśmowych pras filtracyjnych

Chociaż podstawowa zasada działania pozostaje taka sama, prasa filtracyjna taśmowaes są dostępne w kilku konfiguracjach zaprojektowanych do obsługi różnych wydajności, typów osadów i ograniczeń przestrzennych. Generalnie dzieli się je na kategorie w oparciu o rozmiar/pojemność i konfigurację paska.

Na podstawie rozmiaru i pojemności

Rozmiar prasy jest definiowany przede wszystkim przez jej szerokość pasy filtrujące , który określa przepustowość lub pojemność.

• Jednostki laboratoryjne/pilotażowe: Prasy o małej skali stosowane do badania różnych rodzajów osadów, optymalizacji polimer dosing i skalowanie danych przed inwestycją w pełnowymiarową jednostkę.
• Prasy małe i średnie: Zwykle stosowane w mniejszych gminach oczyszczanie ścieków plants lub obiekty przemysłowe o umiarkowanym natężeniu przepływu (np. małe zakłady przetwórstwa spożywczego). Szerokość pasa może wahać się od 0,5 dolara do 1,5 metra.
• Duże prasy o dużej wydajności: Zaprojektowane z myślą o głównych oczyszczalniach ścieków w miastach i zastosowaniach przemysłowych na dużą skalę (takich jak papier i celuloza), maszyny te są wyposażone w szerokie pasy (do 3 metrów lub więcej) i są zbudowane z myślą o ciągłej pracy z dużą wydajnością.

Na podstawie konfiguracji paska

Konstrukcja i rozmieszczenie pasów i rolek prowadzi do różnych konfiguracji, optymalizując czas przebywania osadu w strefie grawitacyjnej i ciśnieniowej.

1. BFP niskociśnieniowe/wysokograwitacyjne

• Charakterystyka: Modele te charakteryzują się przedłużeniem strefa drenażu grawitacyjnego , często przy użyciu pochyłości lub dodatkowych rolek, aby zmaksymalizować początkowe usuwanie wody przed etapem docisku.
• Zastosowanie: Najlepiej nadaje się do osadów o dobrych właściwościach odwadniających i wysokiej początkowej zawartości wolnej wody (np. niektóre osady mineralne lub przemysłowe).

2. Stiardowe trzystrefowe BFP

• Charakterystyka: Najpopularniejsza konfiguracja, obejmująca odrębne strefy grawitacji, klina i ciśnienia, jak opisano wcześniej. Równoważą wydajność i opłacalność.
• Zastosowanie: Szeroko stosowany w oczyszczalnia ścieków komunalnych i various industrial applications.

3. Prasy dwutaśmowe (zagęszczanie i odwadnianie)

• Charakterystyka: Niektóre zaawansowane jednostki integrują a szlam thickening etap (często zagęszczacz bębnowy obrotowy) bezpośrednio z etapem odwadniania prasy taśmowej.
• Cel: Zagęszczacz najpierw zwiększa stężenie substancji stałych w bardzo rozcieńczonym osadzie, poprawiając wydajność prasy i przepustowość pojemność.

Specjalistyczne prasy filtracyjne taśmowe

Są one przeznaczone do szczególnych wymagań, często skupiając się na maksymalizacji końcowej suchości ciasta.

• Wysokociśnieniowe prasy filtracyjne taśmowe: Wykorzystują one mniejsze ciśnienie rolki i extremely high belt tension to achieve the absolute maximum składniki stałe ciasta treść.
• Zastosowanie: Niezbędne, gdy zmniejszenie objętości osadu ma kluczowe znaczenie lub gdy końcowy placek przeznaczony jest do suszenia termicznego lub spalenia, gdzie wysoka zawartość części stałych pozwala zaoszczędzić znaczne zużycie energii .

---

Zastosowania taśmowych pras filtracyjnych

The taśmowa prasa filtracyjna (BFP) to wszechstronne rozwiązanie odwadniające stosowane w szerokim spektrum gałęzi przemysłu, wszędzie tam, gdzie wymagana jest separacja substancji stałych od cieczy i redukcja objętości osadu.

Oczyszczalnie ścieków

Jest to podstawowe i najczęstsze zastosowanie BFP.

• Oczyszczanie ścieków komunalnych: BFP są niezastąpione w mieście i mieście oczyszczanie ścieków plants (OŚ). Odwadniają osady organiczne (biosolidy) powstające w procesach oczyszczania pierwotnego i wtórnego. Wynikowy ciasto filtracyjne jest znacznie zmniejszona, dzięki czemu usuwanie (składowanie, spalanie) lub korzystne ponowne wykorzystanie (użytkowanie gruntów, kompostowanie) jest znacznie bardziej opłacalne.

Zastosowania przemysłowe

BFP są wykorzystywane w wielu środowiskach produkcyjnych i przetwórczych do zarządzania strumieniami odpadów przemysłowych.

• Przetwarzanie żywności: Szlamy powstające podczas mycia warzyw, przetwarzania mięsa lub warzenia piwa często zawierają duże ilości substancji stałych. BFP skutecznie odwadniają te organiczne osady, pomagając w przestrzeganiu przepisów i zmniejszając koszty usuwania w sektorach takich jak mleczarnie, browary i rzeźnie.
• Przemysł papierniczy i celulozowy: W procesie wytwarzania papieru powstają duże ilości włóknistego osadu i materiałów odpadowych. BFP odgrywają kluczową rolę w odwadnianiu tego osadu papierniczego, często osiągając bardzo wysoką przepustowość ze względu na włóknisty charakter ciał stałych.
• Produkcja chemiczna i farmaceutyczna: BFP stosuje się do odwadniania osadów ściekowych, przetwarzania produktów ubocznych, a nawet do oddzielania produktów końcowych, pod warunkiem, że materiały są kompatybilne z materiałem taśmy i naprężeniami mechanicznymi.

Operacje wydobywcze

W sektorze wydobywczym BFP wykorzystuje się do zagospodarowania odpadów poflotacyjnych i odwadniania koncentratów.

• Odwadnianie pozostałości: BFP pomagają odzyskiwać wodę z odpadów kopalnianych (odpadów), co ma kluczowe znaczenie dla ochrony wód i stabilności środowiska, zwłaszcza w regionach suchych.
• Odwadnianie koncentratu: W niektórych przypadkach służą do odwadniania koncentratów mineralnych, zmniejszając wagę i koszty transportu produktu końcowego.

Specjalistyczne zastosowania niszowe

• Barwienie tekstyliów: Odwadnianie osadów zawierających pozostałości barwników i chemikaliów.
• Wykończenie metalu: Oddzielanie szlamów wodorotlenków metali ze zużytych kąpieli oczyszczających.

Wspólnym wątkiem wszystkich tych zastosowań jest potrzeba wydajności separacja ciał stałych zmniejszenie ilości odpadów i odzysk wody, co bezpośrednio przekłada się na niższe koszty operacyjne i większą zgodność z wymogami ochrony środowiska.

---

Zalety i wady taśmowych pras filtracyjnych

Wybór słuszności urządzenia odwadniające wymaga jasnego zrozumienia kompromisów. The taśmowa prasa filtracyjna (BFP) oferuje znaczne korzyści, ale wiąże się również z pewnymi ograniczeniami.

Zalety: Dlaczego warto wybrać BFP?

Zaleta	Opis	Wpływ na działanie
Ciągła praca	W przeciwieństwie do urządzeń wsadowych (np. pras filtracyjnych), BFP jest przeznaczony do przetwarzania nieprzerwanego.	Wysoka przepustowość i no downtime required for cleaning or plate cycling.
Stosunkowo niskie zużycie energii	Wykorzystuje przede wszystkim ciśnienie mechaniczne i niewielką ilość energii elektrycznej do zasilania układu napędowego i pomp.	Niższy koszty operacyjne w porównaniu z metodami energochłonnymi, takimi jak suszenie termiczne lub wirowanie.
Prosty w obsłudze i utrzymaniu	Konstrukcja mechaniczna jest stosunkowo prosta po zoptymalizowaniu, co prowadzi do łatwiejszego konserwacja prasy taśmowej .	Operatorzy wymagają mniej specjalistycznego szkolenia w porównaniu do bardziej złożonych maszyn.
Dobry stosunek przepustowości do kosztów	Oferuje dużą wydajność przetwarzania przy stosunkowo niższych kosztach inwestycyjnych niż niektóre technologie odwadniania o wysokiej zawartości cząstek stałych.	Skuteczne i niedrogie rozwiązanie dla średnich i dużych przedsiębiorstw oczyszczanie ścieków plants .
Efektywne wychwytywanie ciał stałych	Pasy stanowią fizyczną barierę, zapewniając wysoki poziom separacja ciał stałych i clean filtrate, which reduces the load on upstream processes.

Wady: ograniczenia i względy

• Wysoka inwestycja początkowa: Chociaż koszty operacyjne są rozsądne, zakup i instalacja solidnego systemu BFP, w tym niezbędnego sprzętu do obróbki wstępnej (takiego jak systemy dozowania polimerów ) może być znaczny.
• Wymagania przestrzenne: BFP to zazwyczaj duże, poziome maszyny. Wymagają znacznej powierzchni, co może być czynnikiem ograniczającym w obiektach o ograniczonej przestrzeni.
• Wrażliwość na charakterystykę osadu paszowego: Wydajność w dużym stopniu zależy od efektywności szlam conditioning . Jeśli jakość osadu przychodzącego lub polimer dawka zmienia się często, wydajność prasy i składniki stałe ciasta Konsystencja może ucierpieć.
• Zużycie wody do prania: BFP wymagają znacznej ilości wody pod wysokim ciśnieniem do układ myjący zachować pasek filtrującys czystość, co zwiększa całkowite zapotrzebowanie obiektu na wodę.
• Niższa zawartość substancji stałych w ciastku (w porównaniu z innymi metodami): Chociaż są one odpowiednie dla wielu dróg usuwania, BFP generalnie osiągają niższą wartość końcową składniki stałe ciasta (zwykle 18-35% USD) w porównaniu do pras śrubowych lub wysokociśnieniowych pras filtracyjnych (które mogą osiągnąć ponad 40-60% USD).

---

Czynniki, które należy wziąć pod uwagę przy wyborze taśmy filtracyjnej

Wybór optymalnego taśmowa prasa filtracyjna (BFP) to decyzja, która ma wpływ na długoterminowe koszty operacyjne i skuteczność odwadniania . Dokładna wycena musi wykraczać poza cenę i skupiać się na specyfice aplikacji.

Charakterystyka osadu (główny czynnik)

Rodzaj przetwarzanego materiału jest najważniejszym czynnikiem przy wyborze BFP.

• Rodzaj i pochodzenie: Czy osad jest pierwotny, wtórny (biologiczny), chemiczny czy przemysłowy? Różne typy osadów (np. bardzo włókniste i galaretowate) wymagają różnych ciśnień i tkanin pasów.
• Początkowe stężenie substancji stałych: Bardzo rozcieńczony osad może wymagać wstępnego zagęszczenia (np. przy użyciu zagęszczacza taśmowego) przed skutecznym prasowaniem.
• Wskaźnik odwadniania: Ustala się to na podstawie testów laboratoryjnych. Osady słabo odwodnione będą wymagały dłuższych czasów retencji, co oznacza większy BFP lub jednostkę o wydłużonym czasie retencji strefa drenażu grawitacyjnego .
• Ściśliwość: Jakie ciśnienie może wytrzymać osad, zanim opór spowalnia szybkość filtracji.

Wymagania dotyczące pojemności i przepustowości

Rozmiar maszyny musi być dostosowany do oczekiwanego przepływu w obiekcie.

• Wydajność hydrauliczna: Objętość osadu (w galonach lub metrach sześciennych), którą urządzenie musi przetworzyć w ciągu godziny.
• Ładowanie ciał stałych: Całkowita sucha masa substancji stałych (w kg/godz. lub funtach/godz.), którą prasa musi obsłużyć. To dyktuje to, co konieczne pasek filtrujący szerokość, która jest kluczową metryką rozmiaru.

Koszty operacyjne i konserwacyjne

Całkowity koszt posiadania znacznie przekracza początkową cenę zakupu.

• Zużycie polimeru: Kondycjonowanie osadu jest znaczącym, powtarzającym się wydatkiem. Jednostka, która osiąga cel składniki stałe ciasta z niższą polimer dosage z czasem zaoszczędzi pieniądze.
• Zużycie energii: Porównaj wymagania dotyczące mocy układu napędowego i pomp filtratu, starając się uzyskać wysoką moc efektywność energetyczna .
• Wymagania dotyczące konserwacji: Uwzględnij koszt wymiany części zużywalnych, zwłaszcza pasek filtrującys i pressure rolki .

Automatyka i sterowanie

Nowoczesne BFP oferują znaczący postęp w kontroli procesu.

• Zautomatyzowane systemy sterowania: Poszukaj sterowników PLC i czujników, które dostosowują się automatycznie napięcie paska , prędkość paska , i polimer dosing w odpowiedzi na zmiany w dopływającym osadzie. Zmniejsza to potrzebę stałego nadzoru operatora.
• Zdalne monitorowanie: Systemy ze zdalnym dostępem ułatwiają diagnostykę i predykcję konserwacja prasy taśmowej minimalizując nieoczekiwane przestoje.

Reputacja dostawcy i wsparcie

Wybór wiarygodnego partnera ma kluczowe znaczenie dla długoterminowego sukcesu.

• Doświadczenie i osiągnięcia: Oceń historię dostawcy na podstawie podobnych oczyszczanie ścieków plants lub procesów przemysłowych.
• Wsparcie lokalne: Zapewnij łatwo dostępne części zamienne, serwis techniczny i szkolenie operatorów, aby zminimalizować wszelkie przerwy w pracy ciągła praca .

---

Konserwacja i rozwiązywanie problemów

Skuteczny konserwacja prasy taśmowej jest niezbędna do zapewnienia wysokiego poziomu skuteczność odwadniania maksymalizując żywotność sprzętu i minimalizując kosztowne przestoje. Proaktywne podejście jest zawsze bardziej opłacalne niż naprawy reaktywne.

Regularne zadania konserwacyjne

Konsekwencja w tych zadaniach zapewnia ciągła praca z taśmowa prasa filtracyjna (BFP) :

• Kontrola i mycie paska: Zapewnij układ myjący działa prawidłowo, przy wystarczającym ciśnieniu i przepływie. Rutynowo sprawdzaj pasek filtrującys pod kątem oznak zużycia, rozdarć lub nadmiernego zatykania (zatykania).
• Naprężenie i śledzenie paska: Monitoruj układ pneumatyczny aby zapewnić utrzymanie prawidłowego napięcia pasów. Codziennie sprawdzaj automatyczny system śledzenia, aby zapobiec wypadaniu paska, co może spowodować poważne uszkodzenia.
• Smarowanie rolek i łożysk: Postępuj zgodnie z harmonogramem producenta dotyczącym smarowania łożysk we wszystkich przypadkach rolki . Słabe smarowanie jest główną przyczyną awarii rolek.
• Kontrola systemu polimerowego: Regularnie kalibruj polimer dosing system i check feed lines for blockages. The polymer solution concentration must be consistent for optimal szlam conditioning .
• Kontrola ostrza zgarniacza: Zapewnij scraper blades that remove the ciasto filtracyjne są ostre i prawidłowo ustawione, aby zapobiec przenoszeniu resztek ciasta, co może zaślepić pasy.

Typowe problemy i rozwiązania

Problem	Potencjalna przyczyna	Rozwiązanie
Mokre ciasto / Słaba zawartość substancji stałych	Niewystarczające polimer dosage lub słabe wymieszanie.	Dostosuj polimer dozować i potwierdzić, że urządzenie mieszające działa.
Mokre ciasto / Słaba zawartość substancji stałych	Niepoprawne prędkość paska (za szybko) lub napięcie (za niskie).	Zwolnij taśmę, aby wydłużyć czas odwadniania; dostosować napięcie paska poprzez układ pneumatyczny.
Spływ osadu (z pasów)	Strefa grawitacyjna lub klinowa jest przeciążona.	Zwolnij posuw (wydajność hydrauliczną) i/lub zwiększ polimer dawkę, aby utworzyć silniejsze kłaczki.
Zmarszczenie/uszkodzenie paska	Awaria automatycznego systemu śledzenia lub nierówne napięcie paska.	Sprawdź ciśnienie powietrza doprowadzanego do cylindrów gąsienicowych i sprawdź czujniki pod kątem zanieczyszczeń lub nieprawidłowego działania.
Wysoka Vibration / Noise	Zużyte lub zatarte łożyska toczne.	Natychmiast wymień uszkodzone łożyska wałeczkowe, aby zapobiec katastrofalnej awarii wałeczków.

---

Innowacje w technologii taśmowych pras filtracyjnych

Choć podstawowa zasada stosowania nacisku pomiędzy dwoma pasami pozostaje niezmienna, prasa filtracyjna taśmowaes (BFPs) stale się rozwijają, głównie poprzez postęp w automatyzacji, sterowaniu i projektowaniu. Innowacje te skupiają się na maksymalizacji skuteczność odwadniania , zmniejszając koszty operacyjne (OPEX) i ułatwiając zarządzanie maszynami.

Zautomatyzowane systemy dozowania polimeru

Spójność szlam conditioning jest najważniejszym czynnikiem wpływającym na wydajność BFP. Nowoczesne systemy wykorzystują zaawansowany monitoring w celu optymalizacji tego procesu.

• Monitorowanie w czasie rzeczywistym: Zastosowanie nowych systemów pomiar optyczny (np. czujniki laserowe lub kamery) do monitorowania szlam i floc structure as it enters the press.
• Kontrola AI i algorytmów: Analizując szlam spójność i natężenie przepływu w czasie rzeczywistym, zautomatyzowane systemy sterowania wykorzystują autorskie algorytmy, często wspierane przez sztuczną inteligencję, w celu precyzyjnego dostosowania polimer dosage i flow rate.
• Korzyści: Eliminuje to potrzebę ręcznych, subiektywnych dostosowań, co prowadzi do mniejszych kosztów polimer zużycie energii (oszczędności do 40% $) i utrzymanie stałego poziomu zużycia energii składniki stałe ciasta pomimo zmiennej jakości napływającego osadu.

Projekty odwadniania wysokociśnieniowego i rozszerzonego

Innowacje projektowe skupiają się na zwiększeniu końcowej suchości placek filtracyjny i boosting przepustowość .

• Prasy modułowe i pionowe: Nowsze konstrukcje charakteryzują się niskoprofilową lub pionową konfiguracją strefy ciśnienia. Zmniejsza to powierzchnię zajmowaną przez maszynę, dzięki czemu idealnie nadaje się wszędzie wymagania przestrzenne są ograniczeniem.
• Rozszerzona strefa grawitacyjna: Niektóre modele zawierają niezależny trzeci pas lub wydłużony, pochylony strefa drenażu grawitacyjnego za pomocą specjalistycznych pługów lub elementów (takich jak Roto-Kone®) w celu usunięcia większej ilości wolnej wody przed strefą ciśnienia. To znacznie zwiększa wydajność rozcieńczonych osadów.
• Zwiększone rolki: Prasy są obecnie powszechnie budowane za 7 USD, 8 USD, a nawet 12 USD rolki w strefie docisku, często o mniejszych średnicach i większym owinięciu pasa, w celu poddania placka intensywniejszemu i długotrwałemu naciskowi oraz ścinaniu, co prowadzi do najwyższa wilgotność resztkowa usunięcie.

Inteligentne operacje i zdalne monitorowanie

Integracja BFP z Przemysłowy Internet Rzeczy (IIoT) pozwala na bezpieczniejszą, wydajniejszą i mniej nadzorowaną pracę.

• Zdalna diagnostyka: oparte na sterownikach PLC panele sterujące obsługują teraz sieć, dzięki czemu dostawcy i kierownicy zakładów mogą zdalnie monitorować wskaźniki wydajności, dostosowywać ustawienia i diagnozować problemy bez konieczności fizycznej obecności na miejscu.
• Konserwacja predykcyjna: Czujniki śledzą godziny pracy i poziomy wibracji kluczowych komponentów (np rolki i bearings). This data allows operators to schedule konserwacja wcześniej następuje awaria, co zapewnia, że jest prawdziwe ciągła praca .

---

Przyszłe trendy w technologii taśmowych pras filtracyjnych

Trajektoria innowacji BFP jest wyraźnie skupiona na uczynieniu ich inteligentniejszymi, bardziej autonomicznymi i w pełni zintegrowanymi komponentami nowoczesnego rozwiązania oczyszczanie ścieków plants .

Zwiększanie automatyzacji

Celem jest osiągnięcie niemal autonomicznej pracy przy minimalnej interwencji operatora.

• Samoregulacja: Przyszłe BFP będą w jeszcze większym stopniu opierać się na pętlach sprzężenia zwrotnego opartych na czujnikach, które automatycznie dostosowują prędkość podawania, prędkość paska , i pressure settings to maintain an optimal output quality ($\text{cake solids}$) under all conditions.
• Automatyczne czyszczenie: Ulepszone cykle samooczyszczania, które zużywają mniej wody i środków chemicznych, aby zapewnić, że pasy pozostaną niezaślepione.

Poprawiona efektywność energetyczna

W miarę wzrostu kosztów mediów głównym celem jest zmniejszenie zapotrzebowania na energię.

• Napędy o zmiennej prędkości (VSD): Powszechne zastosowanie wysokowydajnych przetwornic częstotliwości we wszystkich silnikach (napęd, pompa, myjka) umożliwi prasie wykorzystanie tylko mocy niezbędnej do bieżącego przepustowość i szlam characteristics .
• Hydrauliczny kontra pneumatyczny: Dalsze udoskonalanie hydraulicznych lub pneumatycznych systemów napinania w celu uzyskania większej precyzji i mniejszego zużycia powietrza/oleju.

Zdalny monitoring i kontrola

Dążenie do scentralizowanych systemów kontroli w całych obiektach wodnych będzie kontynuowane.

• Technologia cyfrowego bliźniaka: Korzystanie z symulowanych modeli BFP zasilanych danymi w czasie rzeczywistym w celu przewidywania wydajności, optymalizowania wartości zadanych i bezpiecznego szkolenia operatorów.
• Interfejsy mobilne: Sterowanie i monitorowanie całego systemu odwadniania za pomocą wytrzymałych tabletów lub aplikacji mobilnych, zwiększające mobilność operatora i szybkość reakcji.

Wniosek

Podsumowanie kluczowych korzyści

The taśmowa prasa filtracyjna (BFP) pozostaje podstawowym i wysoce skutecznym elementem urządzenia odwadniające kluczowe dla zrównoważonej gospodarki odpadami. Jego sukces wynika z potężnej kombinacji atrybutów:

• Efektywność kosztowa: Znacząco zmniejszając objętość szlam (osiągając wysoki składniki stałe ciasta zawartość), BFP radykalnie obniżają koszty transportu i utylizacji oczyszczanie ścieków plants i industry.
• Ciągła praca: Mechaniczny, nie wsadowy proces pozwala na uzyskanie wysokiej przepustowość i reliable 24/7 service, optimizing plant efficiency.
• Prostota i niezawodność: W porównaniu z bardzo złożonymi maszynami, podstawowa konstrukcja BFP polega na wykorzystaniu grawitacji, kondycjonowania polimeru i ciśnienia mechanicznego rolki —jest stosunkowo prosty, co prowadzi do łatwiejszej obsługi i przewidywalny konserwacja prasy taśmowej .

Perspektywa przyszłości

BFP nie jest technologią, która znajduje się w stagnacji. Napędzany żądaniem czegoś większego efektywność energetyczna , niższe koszty operacyjne i zmniejszona siła robocza, tendencja zmierza w kierunku inteligentniejsza automatyzacja . Przyszłe systemy będą w coraz większym stopniu integrowane zautomatyzowane systemy sterowania i sophisticated sensors to optimize dozowanie polimeru i prędkość paska w czasie rzeczywistym, zapewniając stałą wydajność przy minimalnym nadzorze człowieka.

Dla każdego obiektu zajmującego się dużymi ilościami odpadów płynnych prasa filtracyjna taśmowa w dalszym ciągu stanowi sprawdzone, opłacalne i rozwijające się rozwiązanie separacja ciał stałych i sludge volume reduction, solidifying its place as an indispensable tool in modern industrial and municipal operations.

Często zadawane pytania (FAQ)

P1: Jaka jest typowa końcowa zawartość cząstek stałych w placku osiągana przez taśmową prasę filtracyjną?

A taśmowa prasa filtracyjna (BFP) zazwyczaj osiąga finał składniki stałe ciasta stężenie od 18% do 35% , w dużym stopniu w zależności od rodzaju szlam . Organiczne osady biologiczne często znajdują się w dolnej granicy tego zakresu, podczas gdy osady włókniste (takie jak te z przemysłu papierniczego) lub osady mineralne mogą sięgać górnej granicy.

P2: Jak wypada taśmowa prasa filtracyjna w porównaniu z wirówką?

Funkcja	Prasa filtracyjna taśmowa (BFP)	Wirówka
Koszt operacyjny	Generalnie niższy zużycie energii.	Generalnie higher energy consumption due to high rotational speed.
Konserwacja	Łatwiejsze, mechaniczne, skupione na paskach/rolkach.	Bardziej złożony, obejmuje części obracające się z dużą prędkością i wyrafinowane sterowanie.
Przepustowość	Wysoka, suited for continuous, large-volume flow.	Wysoka, can achieve greater przepustowość na mniejszej przestrzeni.
Ślad	Wymaga duży ślad ze względu na jego poziomą konstrukcję.	Wymaga mniejszy ślad (pionowa/kompaktowa konstrukcja).
Ostateczne ciała stałe	Typowo 18% - 35% .	Często można osiągnąć nieco wyższe składniki stałe ciasta (25% - 40%).

P3: Jaka jest najważniejsza zmienna operacyjna dla BFP?

Najbardziej krytyczną zmienną operacyjną jest dozowanie polimeru (kondycjonowanie chemiczne). Polimer tworzy mocny, stabilny kłaczki które skutecznie uwalniają wodę. Jeśli dawka jest zbyt mała, placek jest mokry i osad spływa; jeśli jest zbyt wysoka, jest marnotrawstwem i nadal może skutkować złą strukturą ciasta. Kluczem jest utrzymanie optymalnej dawki skuteczność odwadniania .

P4: Jak długo wytrzymują pasy filtrujące?

Żywotność pasy filtrujące jest bardzo zmienna, w zależności od szlam characteristics (np. materiały ścierne, takie jak piasek), intensywność układ myjący i właściwe napięcie paska i tracking. Under ideal conditions with good konserwacja , pasek może trwać w dowolnym miejscu 1 do 5 lat .

P5: Co oznacza „oślepienie”?

Oślepiające występuje, gdy drobne cząstki stałe zatykają pory pasy filtrujące . Zapobiega to przedostawaniu się wody (filtratu), znacznie zmniejszając skuteczność odwadniania i leading to a very wet filter cake. Regular and effective operation of the układ myjący jest wymagane, aby zapobiec oślepieniu.

---
