Technologia napowietrzania to zaprojektowany proces przenoszenia tlenu do ścieków w celu wspomagania oczyszczania biologicznego i utrzymania stabilności procesu.
W systemach osadu czynnego zapewnia napowietrzanie rozpuszczony tlen (ZRÓB) dla mikroorganizmów usuwających BZT, ChZT i amoniak. Zapewnia także całkowite wymieszanie, zapobiegając osadzaniu się osadów i powstawaniu stref beztlenowych.
W większości oczyszczalni komunalnych i przemysłowych napowietrzanie pochłania 40–60% całkowitego zużycia energii co czyni go największym pojedynczym centrum kosztów operacyjnych.
Napowietrzanie spełnia trzy jednoczesne funkcje:
• Transfer tlenu – dostarcza DO (zwykle utrzymywany na poziomie 1,5–3,0 mg/L)
• Mieszanie – utrzymuje biomasę w zawieszeniu (MLSS powszechnie 2000–4000 mg/L)
• Stabilizacja procesu – zapobiega powstawaniu stanów septycznych i powstawaniu nieprzyjemnego zapachu
Bez wystarczającej ilości tlenu bakterie tlenowe nie są w stanie skutecznie utleniać materii organicznej. Poniżej 0,5 mg/L DO wydajność nitryfikacji gwałtownie spada.
Aby zaprojektować lub porównać systemy, inżynierowie wykorzystują wymierne parametry:
OTR (szybkość transferu tlenu)
Masa tlenu przeniesionego na godzinę (kg O₂/h).
SOT (standardowa wydajność przenoszenia tlenu)
Procent tlenu przeniesionego w warunkach standardowych (czysta woda, 20°C).
Współczynnik alfa (α)
Współczynnik korygujący uwzględniający warunki ścieków w porównaniu do czystej wody.
Typowy zakres: 0,6–0,85.
Typowe zakresy wydajności:
| Parametr | Drobny dyfuzor bąbelkowy | Gruba bańka | Aerator powierzchniowy |
|---|---|---|---|
| SOTE | 25–35% | 8–15% | 10–20% |
| Efektywność energetyczna (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Typowa głębokość zbiornika | 4–8 m | 3–6 m | 2–4 m |
Zapewniają systemy drobnych pęcherzyków 2–3× większa wydajność tlenowa niż systemy grubopęcherzykowe.
Ponieważ zapotrzebowanie na tlen jest ciągłe, nawet niewielka wydajność znacząco wzrasta.
Przykład:
Instalacja o wydajności 10 000 m³/dzień wymagająca 1800 kg O₂/dzień
Poprawa wydajności o 15%
→ Może zmniejszyć roczne zużycie energii elektrycznej o 50 000–120 000 kWh
Przy stawkach za energię elektryczną dla przemysłu ma to bezpośredni wpływ na koszty cyklu życia w większym stopniu niż nakłady inwestycyjne na sprzęt.
Wniosek: Napowietrzanie to nie tylko etap procesu. Stanowi szkielet energetyczny biologicznego oczyszczania ścieków.
Napowietrzanie określa szybkość reakcji biologicznej, stabilność osadu i zużycie energii przez roślinę.
W systemach osadu czynnego dostępność tlenu bezpośrednio kontroluje usuwanie BZT i wydajność nitryfikacji.
Bez kontrolowanego napowietrzania wydajność oczyszczania spada, a jakość ścieków staje się niestabilna.
Mikroorganizmy tlenowe wykorzystują rozpuszczony tlen (DO) do utleniania materii organicznej.
Typowe zapotrzebowanie na tlen:
• 1 kg usunięcia BZT → 1,1–1,5 kg O₂
• 1 kg NH₄⁺-N azotowany → 4,57 kg O₂
W zaawansowanych roślinach często występuje nitryfikacja 60–70% całkowitego zapotrzebowania na tlen .
Jeśli DO spadnie poniżej 1,0 mg/l:

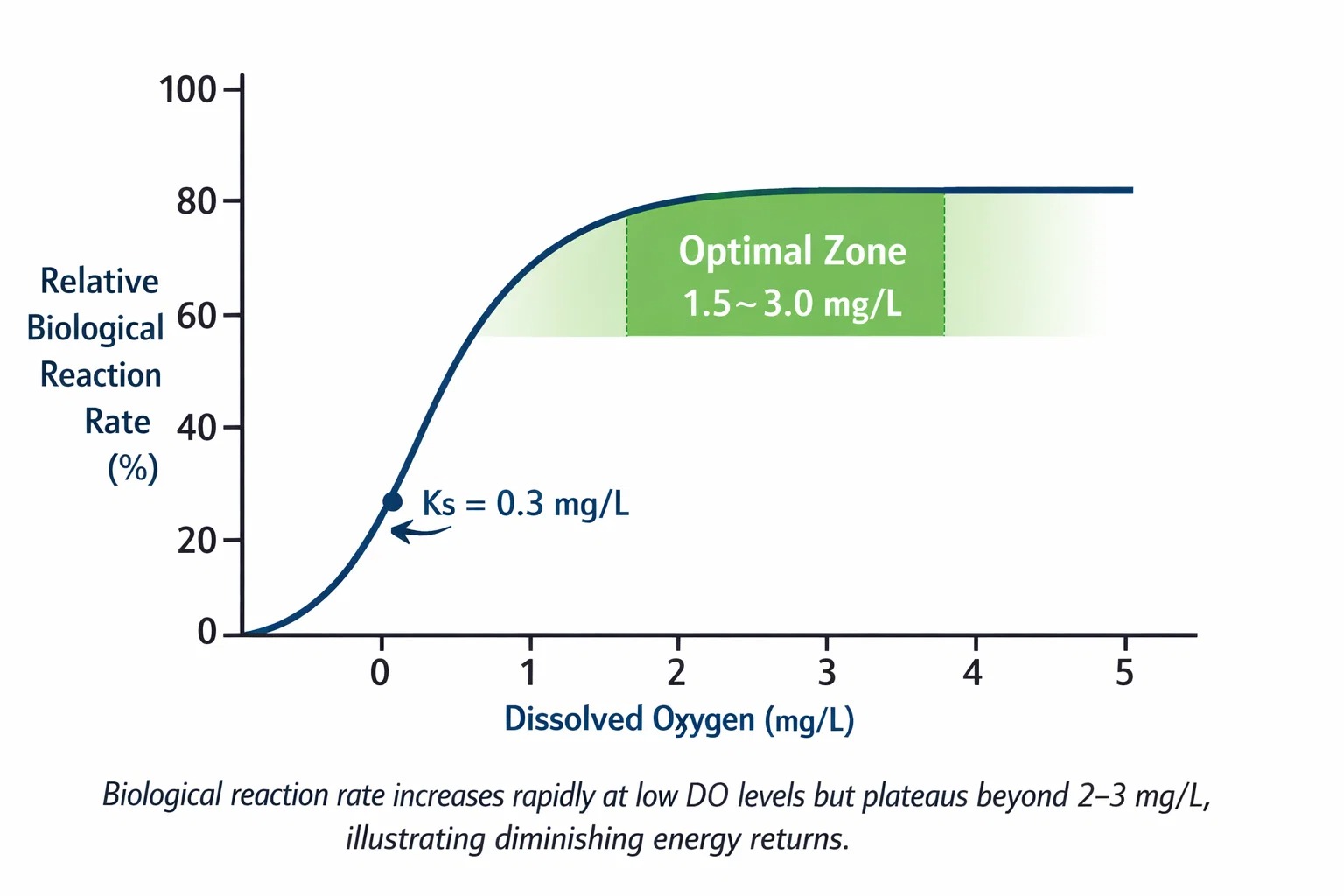

Następuje wzrost biologiczny Kinetyka Monoda , który opisuje, jak stężenie substratu lub tlenu ogranicza szybkość reakcji.
Tempo wzrostu ∝ DO / (Ks DO)
Gdzie:
Kiedy DO wzrasta:
• Poniżej 0,5 mg/L → tlen ogranicza szybkość reakcji
• Pomiędzy 1,5–3,0 mg/L → optymalny zakres operacyjny
• Powyżej 3,0 mg/L → minimalny wzrost wydajności, ale wyższy koszt energii
To wyjaśnia, dlaczego większość oczyszczalni jest ukierunkowana na ten produkt 1,5–3,0 mg/L DO .
Niski poziom tlenu stwarza mierzalne ryzyko operacyjne:
• DO < 0,5 mg/L → załamanie nitryfikacji
• ORP < –100 mV → warunki beztlenowe
• Zwiększa się prawdopodobieństwo pęcznienia osadu
• Skoki NH₄-N w ściekach
Nawet 1–2 godziny przerwy w dostawie tlenu mogą zdestabilizować systemy przemysłowe o dużym obciążeniu.
Napowietrzanie zazwyczaj odpowiada za:
• 40–60% całkowitego zużycia energii elektrycznej w zakładzie
• Do 70% w systemach intensywnie nitrujących
Przykładowy scenariusz:
Wydajność instalacji: 20 000 m³/dzień
Zapotrzebowanie na tlen: 2500 kg/dzień
Poprawa efektywności transferu tlenu z 2,0 do 3,5 kg O₂/kWh
→ Roczne oszczędności: 200 000 kWh
Niewielki wzrost wydajności przekłada się na znaczne długoterminowe redukcje kosztów OPEX.
Napowietrzanie to nie tylko „dodawanie powietrza”.
Jest to równowaga pomiędzy:
• Zapotrzebowanie na tlen
• Zużycie energii
• Wymagania dotyczące mieszania
• Charakterystyka osadu
Prawidłowy projekt napowietrzania zapewnia stabilność oczyszczania i optymalizację kosztów cyklu życia.
Technologie napowietrzania klasyfikuje się według sposobu przenoszenia tlenu do wody: systemy rozproszonego powietrza, napowietrzanie mechaniczne i napowietrzanie strumieniowe.
Każda technologia różni się wydajnością transferu tlenu, głębokością, kosztem inwestycyjnym i wydajnością energetyczną.
Wybór niewłaściwego typu może zwiększyć koszt cyklu życia o 20–40%.
Napowietrzanie rozproszone wykorzystuje dmuchawy i dyfuzory zanurzeniowe, aby uwolnić powietrze w postaci pęcherzyków.
Jest to technologia dominująca w nowoczesnych zakładach komunalnych.
Powietrze tłoczone jest przez nawiewniki membranowe lub ceramiczne. Mniejsze pęcherzyki tworzą większą powierzchnię i dłuższy czas kontaktu.
• Średnica drobnego pęcherzyka: 1–3 mm
• Średnica pęcherzyka grubego: 4–10 mm
• Optymalna głębokość zbiornika: 4–8 m
• SOTE (drobny bąbel): 25–35%
• Efektywność energetyczna: do 6,5 kg O₂/kWh
Zapewniają systemy drobnych pęcherzyków 2–3× większa wydajność tlenowa niż systemy grubopęcherzykowe.
• Miejski osad czynny
• Przemysłowe reaktory biologiczne
• Głębokie zbiorniki napowietrzające
• Instalacje zoptymalizowane energetycznie
Aeratory mechaniczne przenoszą tlen poprzez mieszanie powierzchni wody.
Opierają się na turbulencji, a nie na dyfuzji drobnych pęcherzyków.
Wirnik lub wirnik wyrzuca wodę do powietrza, zwiększając kontakt powietrze-woda.
• Wydajność tlenu: 1,5–3,0 kg O₂/kWh
• Głębokość efektywna: 2–4 m
• Siła mieszania: wysoka
• Instalacja: prosta
• Rowy utleniające
• Laguny
• Projekty modernizacyjne
• Obiekty przedkładające prostotę nad wydajność
Systemy mechaniczne są zazwyczaj mniej energooszczędne niż systemy drobnopęcherzykowe, ale są łatwiejsze w utrzymaniu.
Napowietrzanie strumieniowe wykorzystuje strumienie cieczy o dużej prędkości do porywania powietrza i mieszania go z wodą.
Pompa wytwarza podciśnienie, wciągając powietrze do strumienia wody przez dyszę Venturiego.
• Możliwość głębokości: do 10 m
• Wydajność tlenowa: 2,0–4,0 kg O₂/kWh
• Doskonałe mieszanie
• Nadaje się do ścieków o dużym obciążeniu
• Ścieki przemysłowe
• Zastosowania o dużej zawartości substancji stałych
• Zbiorniki wyrównawcze
• Głębokie reaktory
Systemy strumieniowe równoważą moc mieszania i wydajność tlenu.
| Technologia | Wydajność tlenowa (kg O₂/kWh) | Typowa głębokość | Ranking Energii | Mieszanie Strength | Poziom nakładów inwestycyjnych |
|---|---|---|---|---|---|
| Drobny dyfuzor bąbelkowy | 2,5–6,5 | 4–8 m | Wysoka | Umiarkowane | Średni |
| Gruba bańka | 1,2–2,5 | 3–6 m | Niski | Wysoka | Niski |
| Powierzchnia mechaniczna | 1,5–3,0 | 2–4 m | Średni | Bardzo wysoki | Średni |
| Napowietrzanie strumieniowe | 2,0–4,0 | 4–10 m | Średni–High | Wysoka | Średni–High |
W roślinach wrażliwych na energię dominują systemy drobnych pęcherzyków.
W instalacjach opartych na prostocie dominują systemy mechaniczne.
Systemy strumieniowe dominują w środowiskach przemysłowych intensywnie mieszających.
Wybór zależy od:
• Wymagana szybkość transferu tlenu (kg O₂/h)
• Geometria i głębokość zbiornika
• Stężenie MLSS
• Koszt energii na kWh
• Dostępność konserwacji
Ogólna zasada:
Jeśli priorytetem jest optymalizacja zużycia energii → Dyfuzory drobnopęcherzykowe.
Jeśli priorytetem jest siła mieszania → Systemy mechaniczne lub strumieniowe.
Jeżeli głębokość zbiornika > 6 m → Preferowane systemy rozproszone lub strumieniowe.
Nihaowater skupia się przede wszystkim na zaprojektowane systemy napowietrzania oparte na dyfuzorach , zoptymalizowany dla:
• Równomierny rozkład powietrza
• Wysoka wydajność SOTE
• Materiały o wytrzymałości przemysłowej
• Niestandardowy projekt układu przepływu powietrza
Nacisk położony jest nie tylko na zasilanie dyfuzora, ale na optymalizację wydajności tlenu na poziomie systemu.

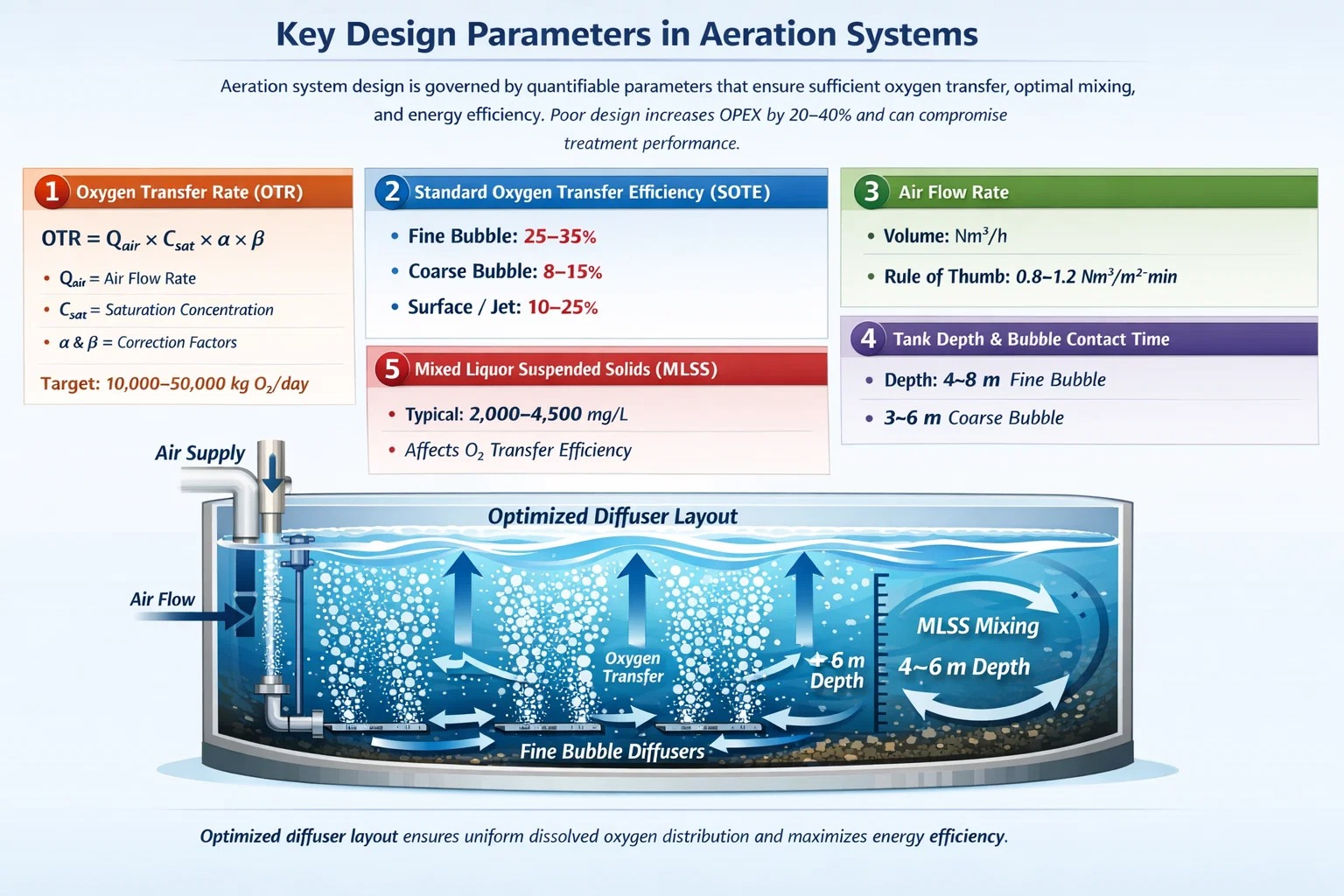

Projekt systemu napowietrzania opiera się na wymiernych parametrach, które zapewniają wystarczający transfer tlenu, optymalne mieszanie i efektywność energetyczną.
Zły projekt zwiększa OPEX o 20–40% i może pogorszyć skuteczność leczenia.
Definicja: OTR to masa tlenu przeniesiona do wody w jednostce czasu (kg O₂/h).
Wzór (uproszczony):
OTR = Q_air × C_sat × α × β
Gdzie:
Typowy cel projektu:
Definicja: Frakcja tlenu faktycznie przeniesiona do wody w standardowych warunkach (czysta woda, 20°C).
| Typ dyfuzora | SOTE (%) |
|---|---|
| Dobra Bąbelka | 25–35 |
| Gruba bańka | 8–15 |
| Powierzchnia mechaniczna | 10–20 |
| Napowietrzanie strumieniowe | 15–25 |
Do obliczeń używa się SOTE z OTR wydajność dmuchawy i zużycie energii .
Definicja: Objętość powietrza dostarczanego w jednostce czasu (Nm3/h).
Zagadnienia projektowe:
Ogólna zasada:
Wizualny parametr: Ścieżka wznoszenia się pęcherzyków a wydajność rozpuszczonego tlenu.
| Technologia | Typowa wydajność |
|---|---|
| Drobny dyfuzor bąbelkowy | 2,5–6,5 |
| Gruba bańka | 1,2–2,5 |
| Powierzchnia mechaniczna | 1,5–3,0 |
| Napowietrzanie strumieniowe | 2,0–4,0 |
Optymalizacja:
Kluczowe dania na wynos: Rozmiar dmuchawy jest bezpośrednio powiązany z zapotrzebowaniem na tlen, geometrią zbiornika i wydajnością dyfuzora.
Wniosek: Dobrze zaprojektowany system napowietrzania integruje wszystkie te parametry, aby osiągnąć stabilne oczyszczanie, równomierny DO i minimalne zużycie energii.
Technologia napowietrzania jest niezbędna w oczyszczaniu ścieków komunalnych i przemysłowych, akwakulturze i gospodarce wodą procesową.
Dostarcza tlen do oczyszczania biologicznego, zapobiega powstawaniu stref beztlenowych i zapewnia stabilność procesu w różnorodnych zastosowaniach.
Przykład przypadku:
Średniej wielkości zakład komunalny, 20 000 m3/dobę
| Przemysł | Typowe ścieki | Technika napowietrzania | Zapotrzebowanie na tlen (kg O₂/dzień) | MLSS (mg/l) |
|---|---|---|---|---|
| Żywność i napoje | Wysoka BOD, low solids | Drobna bańka / Jet | 2 000–10 000 | 3 000–4 000 |
| Tekstylny | Kolor, ciężki ChZT | Drobna bańka / Jet | 1500–8 000 | 2500–3500 |
| Farmaceutyczny | Wysoka COD/NH₄⁺ | Jet / Drobna bańka | 1000–5 000 | 3000–4500 |
| Pulpa i papier | Wysoka solids & BOD | Jet / Mechaniczny | 5 000–20 000 | 4 000–5 000 |
Obserwacja:
Systemy napowietrzania są energochłonne i mają krytyczne znaczenie techniczne. Typowe problemy operacyjne mogą zmniejszyć wydajność transferu tlenu, zwiększyć koszty energii i pogorszyć jakość ścieków.
Identyfikacja i korygowanie tych problemów jest niezbędne dla stabilnego oczyszczania biologicznego.
| Problem | Wskaźniki/progi | Prawdopodobna przyczyna | Zalecane rozwiązanie |
|---|---|---|---|
| Niski Dissolved Oxygen | DO < 1,0 mg/L w zbiorniku napowietrzającym | Zatkanie dyfuzora, słaba wydajność dmuchawy, nierówny przepływ powietrza | Wyczyścić dyfuzory, sprawdzić moc dmuchawy, zrównoważyć dystrybucję powietrza |
| Zanieczyszczenie dyfuzora | Spadek ciśnienia >10–15% lub widoczna blokada | Biofilm, kamień, gruz | Regularne płukanie wsteczne, czyszczenie chemiczne, instalowanie filtrów siatkowych |
| Nierówne mieszanie | Gradient MLSS > 10–15% w całym zbiorniku | Zły układ dyfuzora, płytki zbiornik, niski przepływ powietrza | Dostosuj układ dyfuzorów, zwiększ przepływ powietrza, rozważ mieszacze mechaniczne |
| Nadmierne zużycie energii | kWh/kg O₂ > cel projektowy | Nadmierne napowietrzanie, duża prędkość dmuchawy, nieefektywny dyfuzor | Zoptymalizuj przepływ powietrza, zainstaluj sterowanie VFD, zmodernizuj nawiewniki |
| Niepowodzenie nitryfikacji | NH₄⁺-N > 2 mg/L ścieków | DO < 1,5 mg/L, zwarcie, duże obciążenie | Zwiększ DO, zoptymalizuj mieszanie, zrównoważ obciążenie hydrauliczne |
| Spulchnianie osadu | SVI > 150 ml/g | Wzrost nitkowaty, niski poziom DO | Utrzymuj DO ≥ 1,5 mg/l, monitoruj równowagę składników odżywczych, rozważ strefy selekcyjne |
| Hałas/wibracje | >80 dB w pobliżu urządzeń napowietrzających | Nierównowaga mechaniczna, kawitacja | Sprawdzaj części obrotowe, konserwuj łożyska, prawidłowy montaż |
| Parametr | Optymalny zasięg | Notatki |
|---|---|---|
| DO | 1,5–3,0 mg/L | Utrzymuje aktywność biologiczną bez marnowania energii |
| MLSS | 2 000–4 500 mg/l | Zapewnia odpowiednią koncentrację biomasy |
| SVI (wskaźnik objętości osadu) | 80–120 ml/g | Przewiduje jakość osadzania |
| Ciśnienie dmuchawy | Zgodnie ze specyfikacją dyfuzora | Zapobiega nadmiernemu/niedostatecznemu napowietrzeniu |
| Dystrybucja przepływu powietrza | ±10% jednorodności | Krytyczne dla dostarczania tlenu w całym zbiorniku |
Technologia napowietrzania jest podstawą skutecznego biologicznego oczyszczania ścieków.
Kontroluje dostarczanie tlenu, mieszanie i zużycie energii, bezpośrednio wpływając na usuwanie BZT/ChZT, nitryfikację i stabilność osadu.
Transfer tlenu: Dyfuzory drobnopęcherzykowe achieve 25–35% SOTE; oxygen demand must match biological load.
Sterowanie DO: Utrzymuj 1,5–3,0 mg/l, aby uzyskać optymalną kinetykę drobnoustrojów; poniżej 0,5 mg/l grozi załamaniem nitryfikacji.
Efektywność energetyczna: Napowietrzanie stanowi 40–60% energii elektrycznej elektrowni; optymalizacja OTR i układu dyfuzorów może zmniejszyć zużycie o 15–35%.
Wybór systemu:
Parametry projektowe: Głębokość zbiornika, MLSS, przepływ powietrza, OTR, SOTE, współczynnik alfa i sterowanie dmuchawą są współzależne w celu optymalizacji wydajności.
Monitorowanie operacyjne: DO, MLSS, SVI i równomierność przepływu powietrza mają kluczowe znaczenie dla wczesnego wykrywania problemów.
